Accelerator Pedal Position Sensor
WARNING: This page is about a different car, the 2005 Nissan Xterra. However, it is still accessible from the selected car via links, so may be relevant.
- Reconnect all harness connectors disconnected.
- Turn ignition switch ON.

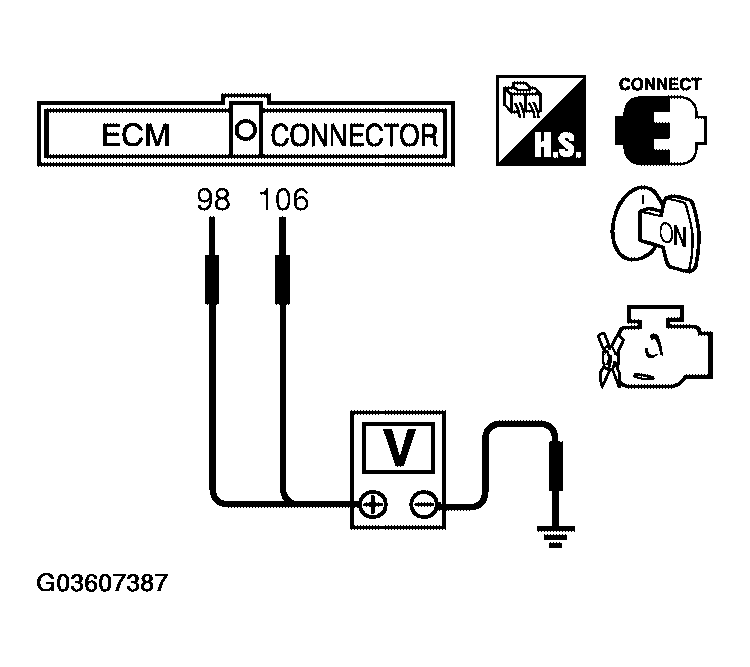

- Check voltage between ECM terminals 106 (APP sensor 1 signal), 98 (APP sensor 2 signal) and ground under the following conditions.ON BOARD DIAGNOSTIC LOGIC
Terminal Accelerator pedal Voltage 106
(Accelerator pedal position sensor 1)Fully released 0.6 - 0.95V Fully depressed Less than 4.75V 98
(Accelerator pedal position sensor 2)Fully released 0.3 - 0.45V Fully depressed Less than 2.4V - If NG, replace accelerator pedal assembly and go to next step.
- Perform "ACCELERATOR PEDAL RELEASED POSITION LEARNING "
- Perform "THROTTLE VALVE CLOSED POSITION LEARNING "
- Perform "IDLE AIR VOLUME LEARNING "
