Special Service Tools
WARNING: This page is about a different car, the 2006 Nissan Xterra. However, it is still accessible from the selected car via links, so may be relevant.
The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.
SPECIAL SERVICE TOOLS SPECIFICATION
| Tool number (Kent-Moore No.) Tool name |
Description | |
|---|---|---|

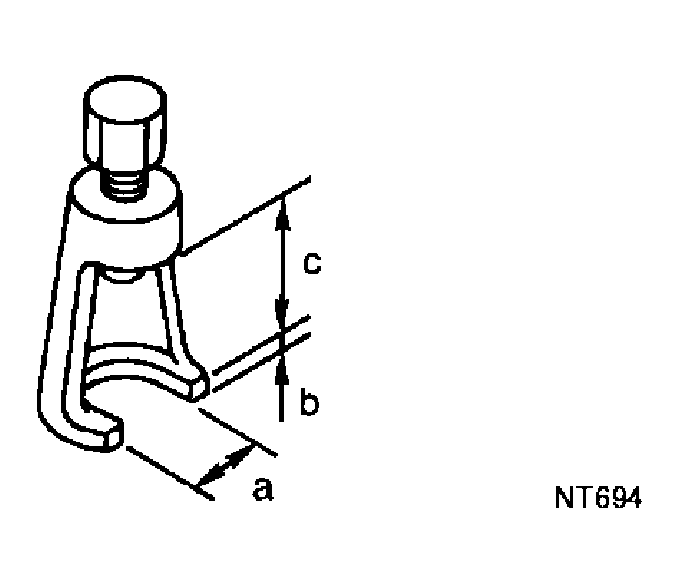

| ST29020001 (J-24319-01) Gear arm puller | Separating the upper link ball joint stud a: 34 mm (1.34 in) b: 6.5 mm (0.256 in) c: 61.5 mm (2.421 in) |
|

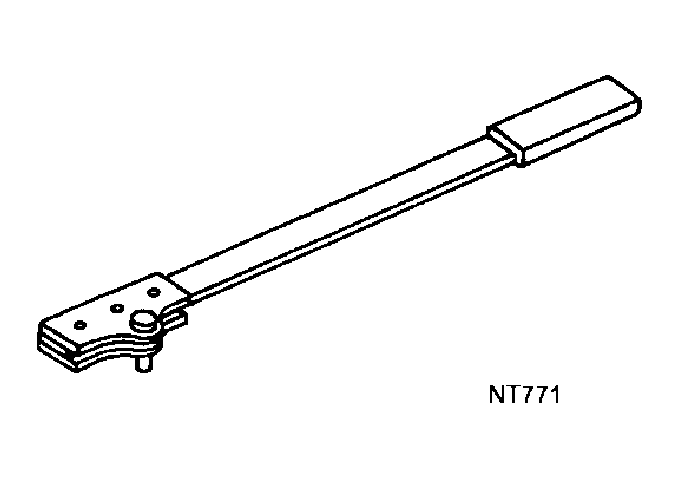

| KV38108300 ( - ) Flange wrench |
Removing and installing drive pinion lock nut | |
| KV381054S0 (J-34286) Puller |
Removing front oil seal | |

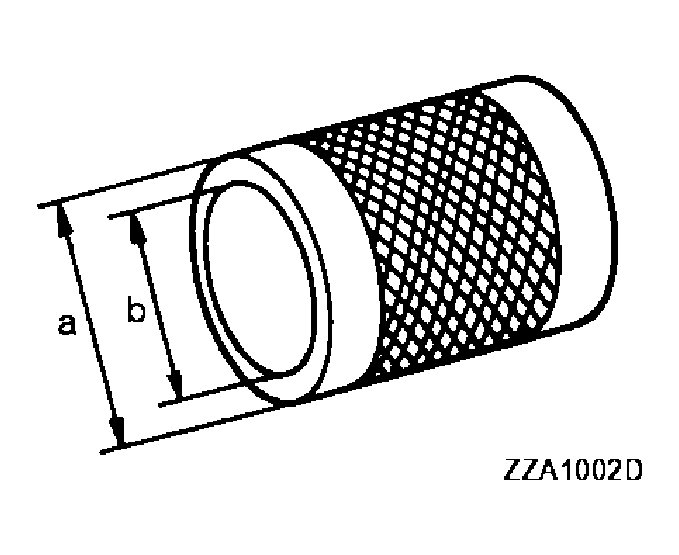

| ST30720000 (J-25405) Drift |
a: 77 mm (3.03 in) dia . b: 55.5 mm (2.185 in) dia . |
|
| ST27863000 ( - ) Drift |
a: 74.5 mm (2.933 in) dia . b: 62.5 mm (2.461 in) dia . |
|
| ST3127S000 (J-25765-A) Preload gauge 1: GG91030000 (J-25765) Torque wrench 2: HT62940000 ( - ) Socket adapter (1/2") 3: HT62900000 ( - ) Socket adapter (3/8") |
Measuring pinion bearing preload and total preload | |

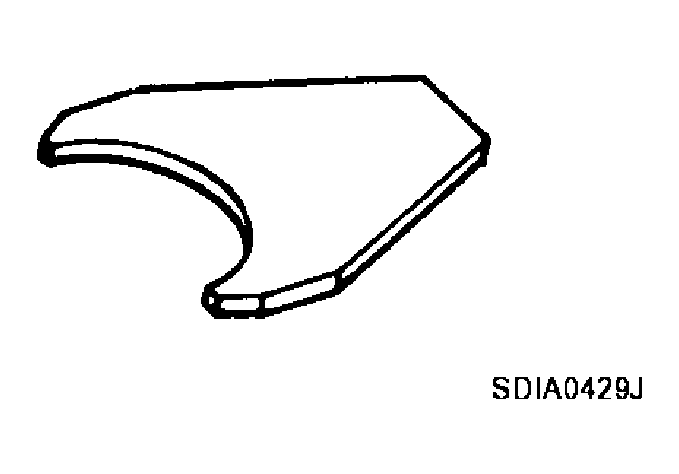

| KV10111100 (J-37228) Seal cutter |
Removing rear cover | |

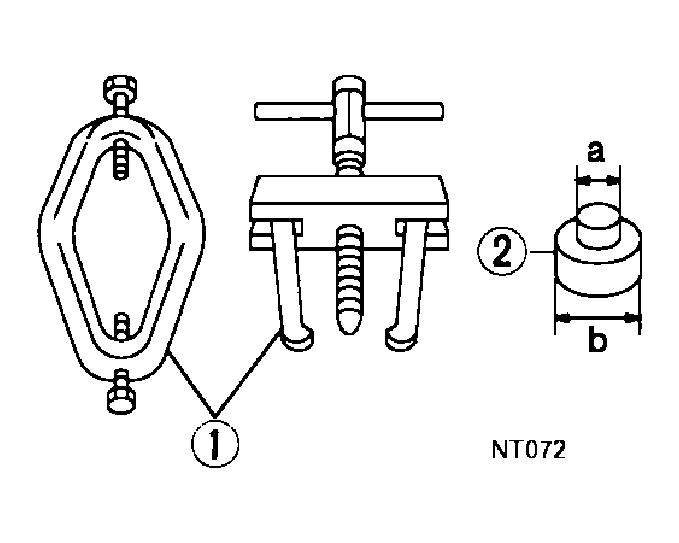

| ST3306S001 ( - ) Differential side bearing puller set 1: ST33051001 (J-22888-20) Puller 2: ST33061000 (J-8107-2) Base |
Removing and installing side bearing inner race a: 28.5 mm (1.122 in) dia . b: 38 mm (1.50 in) dia . |
|

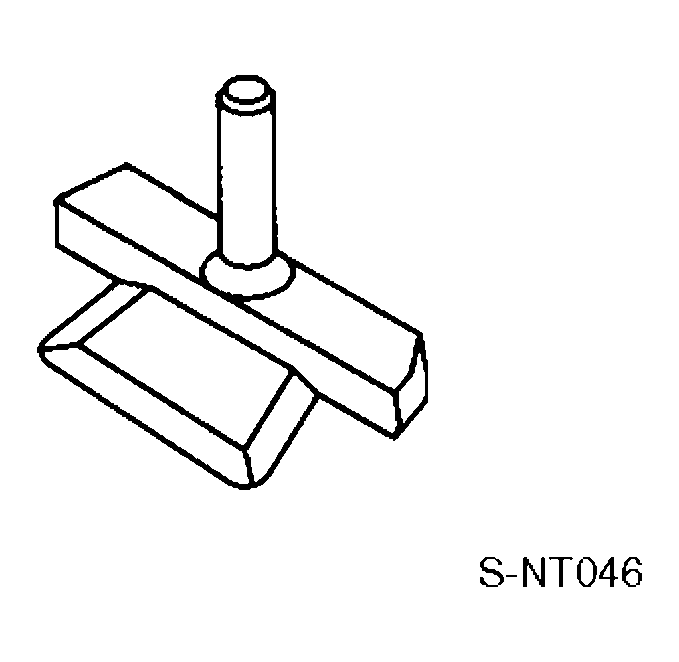

| ST30031000 (J-22912-01) Replacer |
Removing pinion rear bearing inner race | |

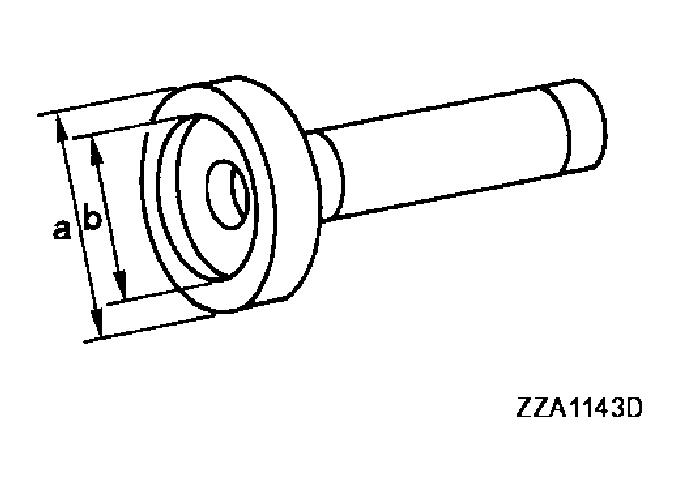

| KV38100600 (J-25267) Drift |
Installing side bearing adjusting shim | |
| ST30613000 (J-25742-3) Drift |
Installing pinion rear bearing outer race a: 72 mm (2.83 in) dia . b: 48 mm (1.89 in) dia . |
|

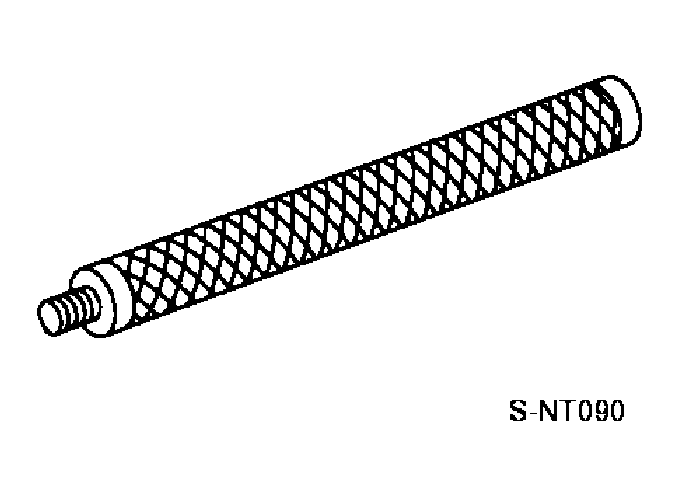

| ST30611000 (J-25742-1) Drift bar |
Installing pinion rear bearing outer race (Use with ST30613000) | |
| KV38100200 (J-26233) Drift |
Installing pinion front bearing outer race a: 65 mm (2.56 in) dia . b: 49 mm (1.93 in) dia . |
|
| ST30901000 (J-26010-01) Drift |
Installing pinion rear bearing inner race a: 79 mm (3.11 in) dia . b: 45 mm (1.77 in) dia . c: 35.2 mm (1.386 in) dia . |
|
| ST33200000 (J-26082) Drift |
Installing pinion front bearing inner race a: 60 mm (2.36 in) dia . b: 44.5 mm (1.752 in) dia . |
|
| ST33230000 (J-35867) Drift |
Installing side bearing inner race a: 51 mm (2.01 in) dia . b: 41 mm (1.61 in) dia . c: 28 mm (1.10 in) dia . |
|

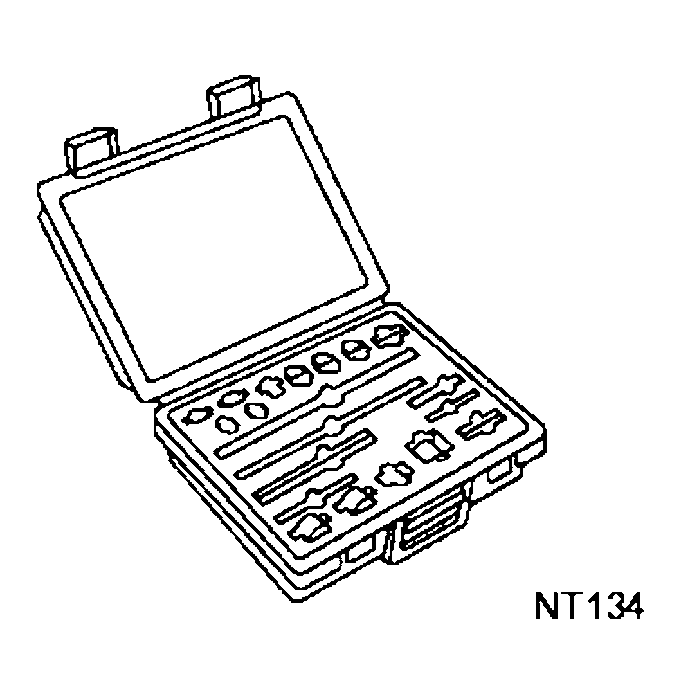

| (J-34309) Differential shim selector tool | Adjusting bearing preload and pinion gear height | |

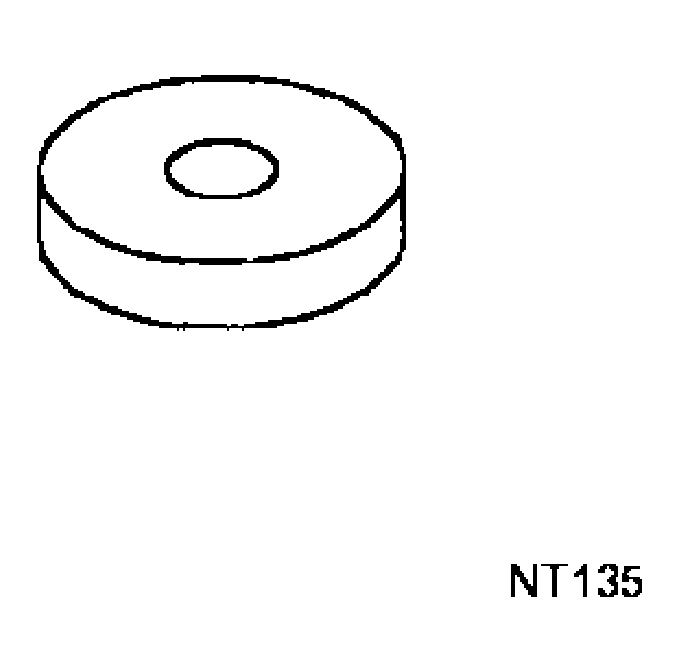

| (J-25269-18) Side bearing disc (2 Req'd) | Selecting pinion height adjusting washer | |
