Engine Compartment Harness
WARNING: This page is about a different car, the 2002 Nissan Altima. However, it is still accessible from the selected car via links, so may be relevant.

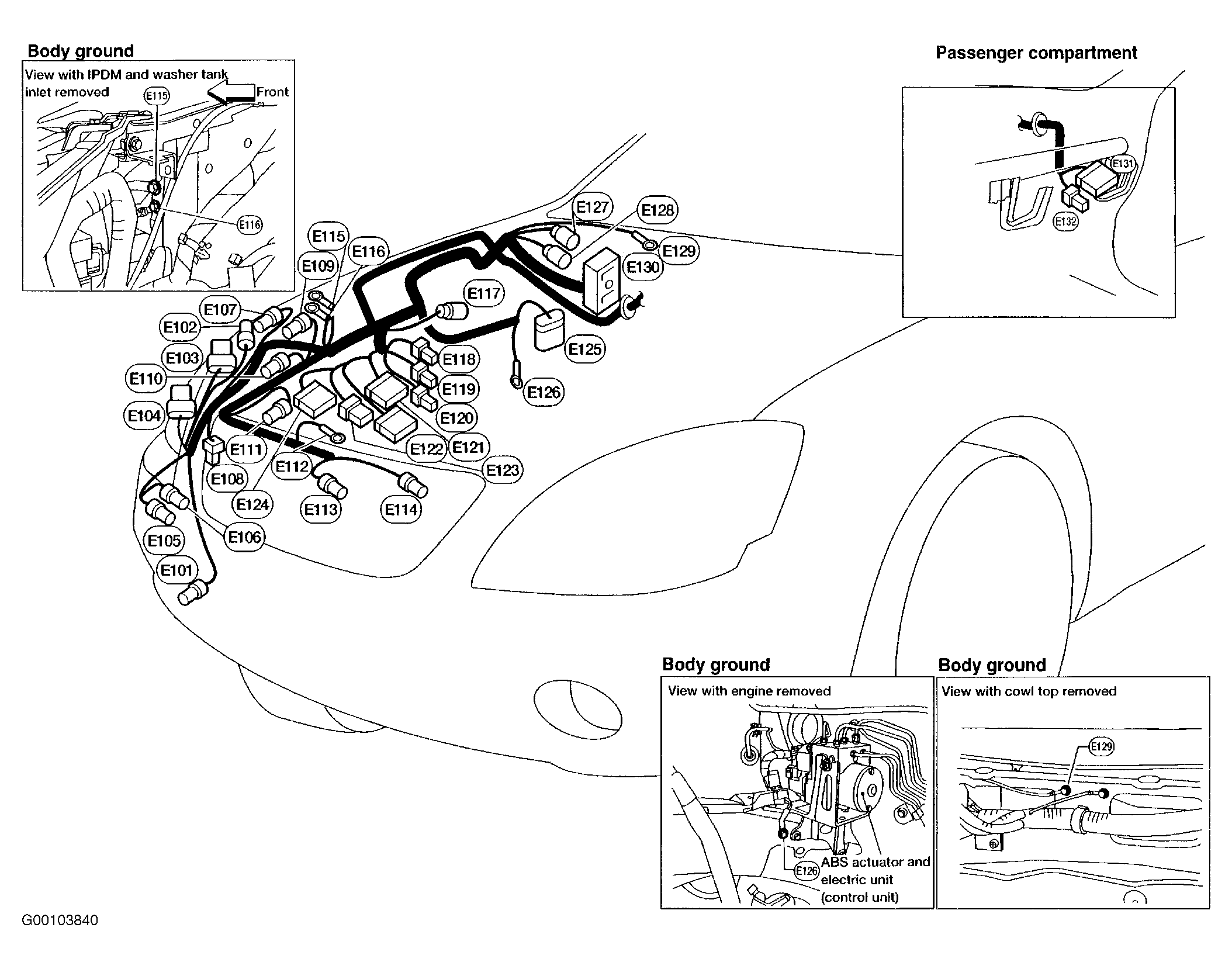

ENGINE COMPARTMENT HARNESS CONNECTOR IDENTIFICATION
| Connector Name (1) | Color | Number Of Pins | Description | ||
|---|---|---|---|---|---|
| E101 | Brown | 2 | Right Front Fog Lamp | ||
| E102 | Gray | 4 | Daytime Light Control Unit (For Canada) | ||
| E103 | Gray | 6 | Daytime Light Control Unit (For Canada) | ||
| E104 | Gray | 8 | Daytime Light Control Unit (For Canada) | ||
| E105 | Gray | 2 | Front Washer Motor | ||
| E106 | Brown | 2 | Washer Fluid Level Sensor | ||
| E107 | Black | 2 | Right Headlight (Low Beam) (Conventional Type) | ||
| E107 | Brown | 2 | Right Headlight (Low Beam) (Xenon Type) | ||
| E108 | Black | 1 | Horn (High) | ||
| E109 | Black | 3 | Right Turn Signal | ||
| E110 | Black | 2 | Right Headlight (High Beam) | ||
| E111 | Black | 3 | Refrigerant Pressure Sensor | ||
| E112 | ..... | ..... | Generator (Ground) | ||
| E113 | Gray | 4 | Cooling Fan Motor No. 1 | ||
| E114 | Gray | 4 | Cooling Fan Motor No. 2 | ||
| E115 | ..... | ..... | Body Ground | ||
| E116 | ..... | ..... | Body Ground | ||
| E117 | Gray | 2 | Right Front Wheel Sensor | ||
| E118 | Black | 4 | Intelligent Power Distribution Module | ||
| E119 | White | 4 | Intelligent Power Distribution Module | ||
| E120 | Black | 2 | Intelligent Power Distribution Module | ||
| E121 | White | 12 | Intelligent Power Distribution Module | ||
| E122 | Gray | 16 | Intelligent Power Distribution Module | ||
| E123 | White | 6 | Intelligent Power Distribution Module | ||
| E124 | White | 12 | Intelligent Power Distribution Module | ||
| E125 | Black | 31 | ABS Actuator & Electric Unit (With ABS Or TCS) | ||
| E126 | ..... | ..... | Body Ground | ||
| E127 | Gray | 1 | To E26 | ||
| E128 | Brown | 1 | To E25 | ||
| E129 | ..... | ..... | Body Ground | ||
| E130 | SMJ | 52 | To E25 | ||
| E131 | White | 10 | To M67 (With ABS Or TCS) | ||
| E132 | White | 4 | To B101 (With ABS Or TCS) | ||
|
|||||
