Engine Control Harness
WARNING: This page is about a different car, the 2003 Nissan Altima. However, it is still accessible from the selected car via links, so may be relevant.

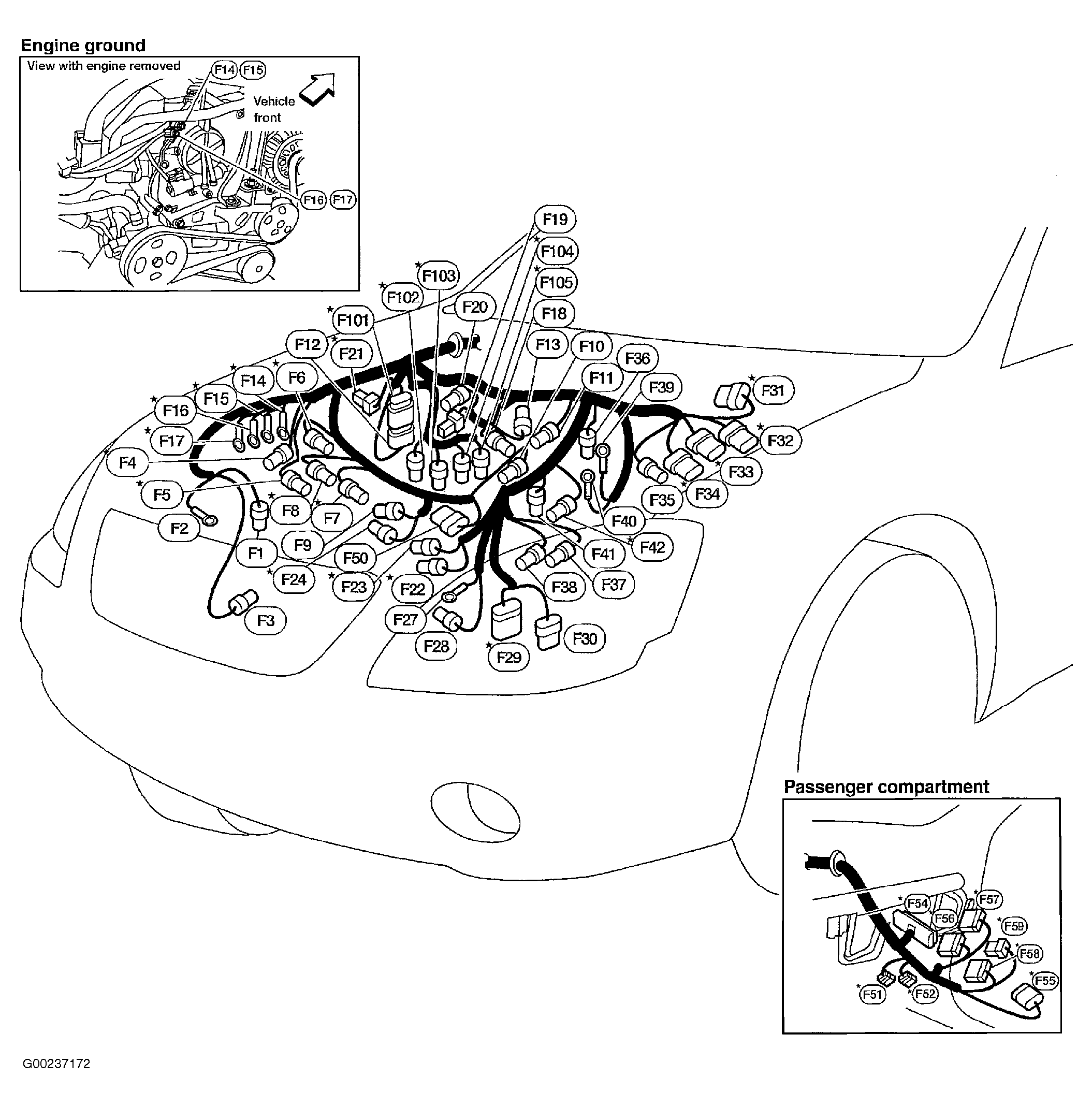

Courtesy of NISSAN MOTOR CO., U.S.A. ENGINE CONTROL HARNESS CONNECTOR IDENTIFICATION (2.5L)
| Connector Name |
Color |
Number Of Pins |
Description |
| F1 |
Gray |
2 |
Generator |
| F2 |
..... |
..... |
Generator |
| F3 |
Black |
1 |
A/C Compressor |
| F4 |
Green |
2 |
Intake Valve Timing Control Solenoid Valve |
| F5 |
Gray |
3 |
Ignition Coil No. 1 (With Power Transistor) |
| F6 |
Gray |
3 |
Ignition Coil No. 2 (With Power Transistor) |
| F7 |
Gray |
3 |
Ignition Coil No. 4 (With Power Transistor) |
| F8 |
Gray |
3 |
Ignition Coil No. 3 (With Power Transistor) |
| F9 |
Black |
3 |
Camshaft Position Sensor (PHASE) |
| F10 |
Blue |
2 |
EVAP Canister Purge Volume Control Solenoid Valve |
| F11 |
Black |
3 |
Crankshaft Position Sensor |
| F12 |
Black |
6 |
To F101 |
| F13 |
Brown |
2 |
VIAS Control Solenoid Valve |
| F14 |
..... |
..... |
Engine Ground |
| F15 |
..... |
..... |
Engine Ground |
| F16 |
..... |
..... |
Engine Ground |
| F17 |
..... |
..... |
Engine Ground |
| F18 |
Gray |
2 |
Knock Sensor |
| F19 |
Gray |
1 |
Oil Pressure Switch |
| F20 |
Black |
1 |
Power Steering Oil Pressure Switch |
| F21 |
Gray |
2 |
Condenser 2 |
| F22 |
Green |
4 |
HO2S1 |
| F23 |
Blue |
4 |
HO2S2 |
| F24 |
Gray |
2 |
Engine Coolant Temperature Sensor |
| F27 |
..... |
..... |
Starter Motor |
| F28 |
Gray |
1 |
Starter Motor |
| F29 |
Black |
10 |
Park/Neutral Position Switch (With A/T) |
| F30 |
Black |
8 |
Terminal Cord Assembly (With A/T) |
| F31 |
Gray |
5 |
Mass Airflow Sensor |
| F32 |
Black |
8 |
To E20 |
| F33 |
Gray |
9 |
To E19 |
| F34 |
Gray |
10 |
To E21 |
| F35 |
Black |
2 |
To E22 (With A/T) |
| F36 |
Gray |
2 |
Vehicle Speed Sensor |
| F37 |
Black |
3 |
Turbine Revolution Sensor (With A/T) |
| F38 |
Black |
3 |
Revolution Sensor (With A/T) |
| F39 |
..... |
..... |
Battery (Positive) |
| F40 |
..... |
..... |
Fusible Link Box (Battery) |
| F41 |
Black |
2 |
Back Up Lamp Switch (With M/T) |
| F42 |
Black |
2 |
Park/Neutral Position Switch (With M/T) |
| F50 |
Green |
6 |
Electric Throttle Control Actuator |
| F51 |
Blue |
12 |
Joint Connector No. 4 |
| F52 |
Blue |
12 |
Joint Connector No. 5 |
| F54 |
Gray |
111 |
ECM |
| F55 |
White |
12 |
To B105 |
| F56 |
White |
24 |
Transmission Control Module (With A/T) |
| F57 |
Gray |
24 |
Transmission Control Module (With A/T) |
| F58 |
White |
6 |
To M70 |
| F59 |
White |
24 |
To M71 |
| F101 |
Black |
6 |
To F12 |
| F102 |
Gray |
2 |
Injector No. 1 |
| F103 |
Gray |
2 |
Injector No. 2 |
| F104 |
Gray |
2 |
Injector No. 3 |
| F105 |
Gray |
2 |
Injector No. 4 |

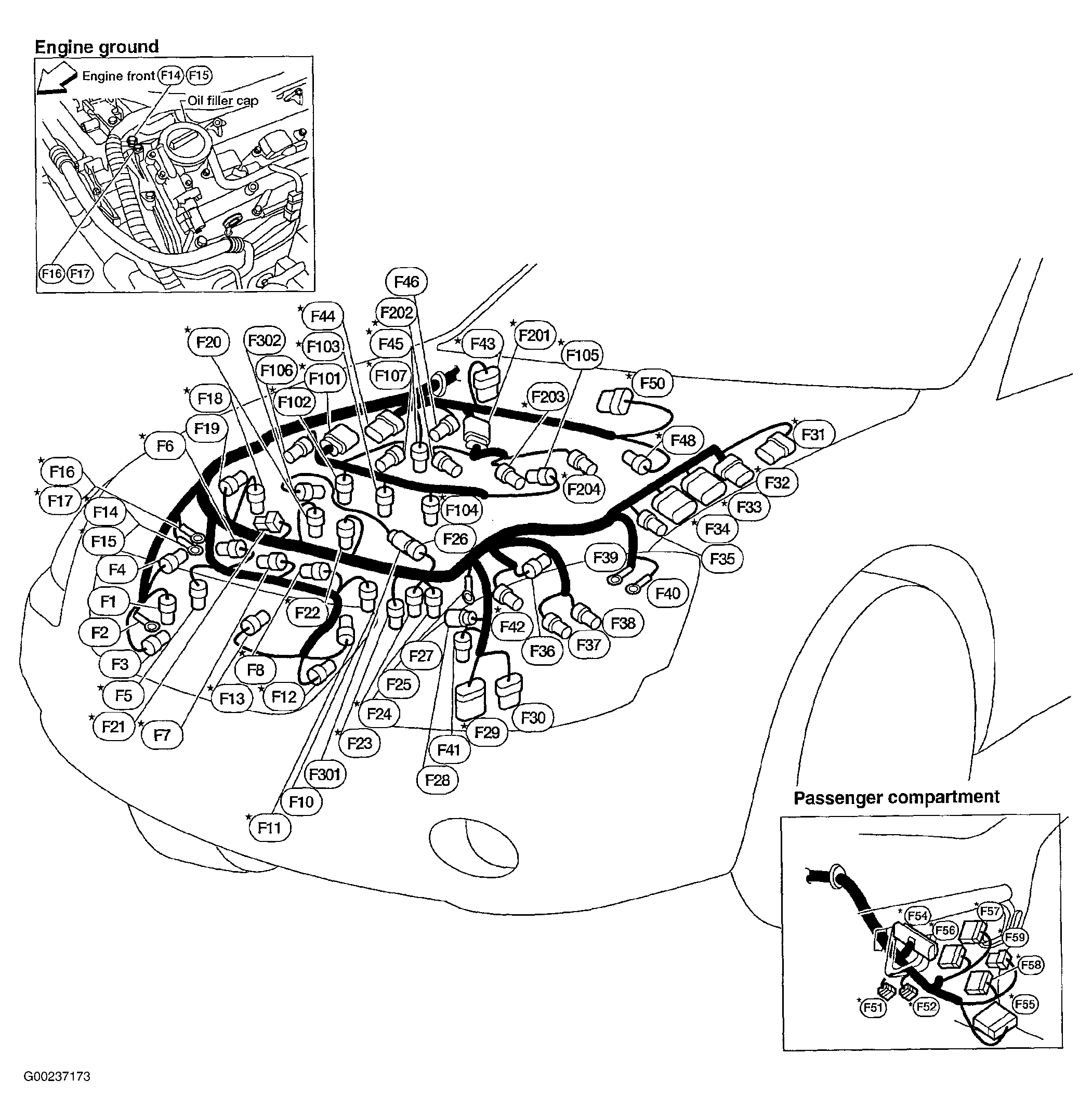

Courtesy of NISSAN MOTOR CO., U.S.A. ENGINE CONTROL HARNESS CONNECTOR IDENTIFICATION (3.5L)
| Connector Name |
Color |
Number Of Pins |
Description |
| F1 |
Gray |
2 |
Generator |
| F2 |
..... |
..... |
Generator |
| F3 |
Black |
1 |
A/C Compressor |
| F4 |
Green |
2 |
Intake Valve Timing Control Solenoid Valve (Bank 2) |
| F5 |
Black |
3 |
HO2S1 (Bank 2) |
| F6 |
Gray |
3 |
Ignition Coil No. 2 (With Power Transistor) |
| F7 |
Gray |
3 |
Ignition Coil No. 4 (With Power Transistor) |
| F8 |
Gray |
3 |
Ignition Coil No. 6 (With Power Transistor) |
| F10 |
Brown |
3 |
Front Electronic Controlled Engine Mount |
| F11 |
Black |
3 |
Crankshaft Position Sensor |
| F12 |
Green |
4 |
HO2S2 (Bank 2) |
| F13 |
Blue |
4 |
HO2S2 (Bank 1) |
| F14 |
..... |
..... |
Engine Ground |
| F15 |
..... |
..... |
Engine Ground |
| F16 |
..... |
..... |
Engine Ground |
| F17 |
..... |
..... |
Engine Ground |
| F18 |
Gray |
2 |
Injector No. 2 |
| F19 |
Black |
2 |
VIAS Control Solenoid Valve |
| F20 |
Gray |
2 |
Injector No. 4 |
| F21 |
Gray |
2 |
Condenser 2 |
| F22 |
Gray |
2 |
Injector No. 6 |
| F23 |
Black |
3 |
Camshaft Position Sensor (PHASE) (Bank 2) |
| F24 |
Gray |
2 |
Engine Coolant Temperature Sensor |
| F25 |
Brown |
3 |
Rear Electronic Controlled Engine Mount |
| F26 |
Black |
2 |
To F301 |
| F27 |
..... |
..... |
Starter Motor |
| F28 |
Gray |
1 |
Starter Motor |
| F29 |
Black |
10 |
Park/Neutral Position Switch (With A/T) |
| F30 |
Black |
8 |
Terminal Cord Assembly (With A/T) |
| F31 |
Gray |
5 |
Mass Airflow Sensor |
| F32 |
Black |
8 |
To E20 |
| F33 |
Gray |
9 |
To E19 |
| F34 |
Gray |
10 |
To E21 |
| F35 |
Black |
2 |
To E22 (With A/T) |
| F36 |
Gray |
2 |
Vehicle Speed Sensor |
| F37 |
Black |
3 |
Turbine Revolution Sensor (With A/T) |
| F38 |
Black |
3 |
Revolution Sensor (With A/T) |
| F39 |
..... |
..... |
Battery (Positive) |
| F40 |
..... |
..... |
Fusible Link Box (Battery) |
| F41 |
Black |
2 |
Back Up Lamp Switch (With M/T) |
| F42 |
Black |
2 |
Park/Neutral Position Switch (With M/T) |
| F43 |
Green |
6 |
To F201 |
| F44 |
Green |
8 |
To F101 |
| F45 |
Black |
3 |
HO2S1 (Bank 1) |
| F46 |
Black |
3 |
Power Steering Oil Pressure Sensor |
| F48 |
Green |
3 |
Camshaft Position Sensor (PHASE) (Bank 1) |
| F50 |
Green |
6 |
Electric Throttle Control Actuator |
| F51 |
Blue |
12 |
Joint Connector No. 4 |
| F52 |
Blue |
12 |
Joint Connector No. 5 |
| F54 |
Gray |
111 |
ECM |
| F55 |
White |
12 |
To B105 |
| F56 |
White |
24 |
Transmission Control Module (With A/T) |
| F57 |
Gray |
24 |
Transmission Control Module (With A/T) |
| F58 |
White |
6 |
To M70 |
| F59 |
White |
24 |
To M71 |
| F101 |
Green |
8 |
To F44 |
| F102 |
Gray |
2 |
Injector No. 1 |
| F103 |
Gray |
2 |
Injector No. 3 |
| F104 |
Gray |
2 |
Injector No. 5 |
| F105 |
Blue |
2 |
EVAP Canister Purge Volume Control Solenoid Valve |
| F106 |
Black |
1 |
Oil Pressure Switch |
| F107 |
Green |
2 |
Intake Valve Timing Control Solenoid Valve (Bank 1) |
| F201 |
Green |
6 |
To F43 |
| F202 |
Gray |
3 |
Ignition Coil No. 1 (With Power Transistor) |
| F203 |
Gray |
3 |
Ignition Coil No. 3 (With Power Transistor) |
| F204 |
Gray |
3 |
Ignition Coil No. 5 (With Power Transistor) |
| F301 |
Black |
2 |
To F26 |
| F302 |
Gray |
2 |
Knock Sensor |
