Torque Specifications: Notes
WARNING: This page is about a different car, the 2004 Infiniti M45 and 2003 Infiniti M45. However, it is still accessible from the selected car via links, so may be relevant.
TORQUE SPECIFICATIONS
| Application |
Ft. Lbs. (N.m) |
| Auto Tensioner |
| Alternator, Water Pump & A/C Compressor |
15-17 (20-23) |
| Power Steering Pump Belt |
15-17 (20-23) |

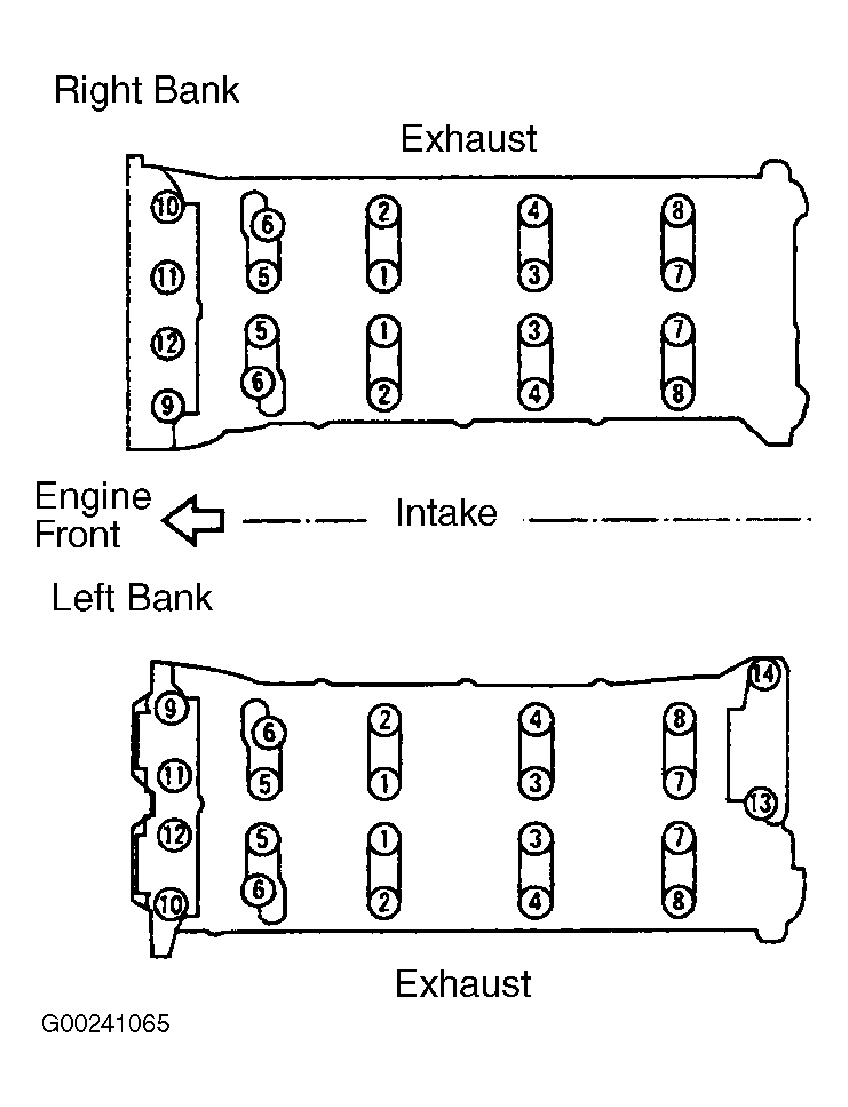

| Camshaft Bracket |
| Step 1 (M6 & M8 Bolts) |
18 INCH Lbs. (2) |
| Step 2 (M6 & M8 Bolts) |
53 INCH Lbs. (6) |
| Step 3 (M6 Bolt) |
80-106 INCH (9-12) |
| Step 4 (M8 Bolts) |
21-24 (29-33) |
| Connecting Rod Cap |
| Step 1 |
10-12 (14-16) |
| Step 2 |
Tighten Additional 60-65 Degrees |
| Crankshaft Pulley |
| Step 1 |
65-72 (88.2-98.0) |
| Step 2 |
Tighten Additional 90-96 Degrees |

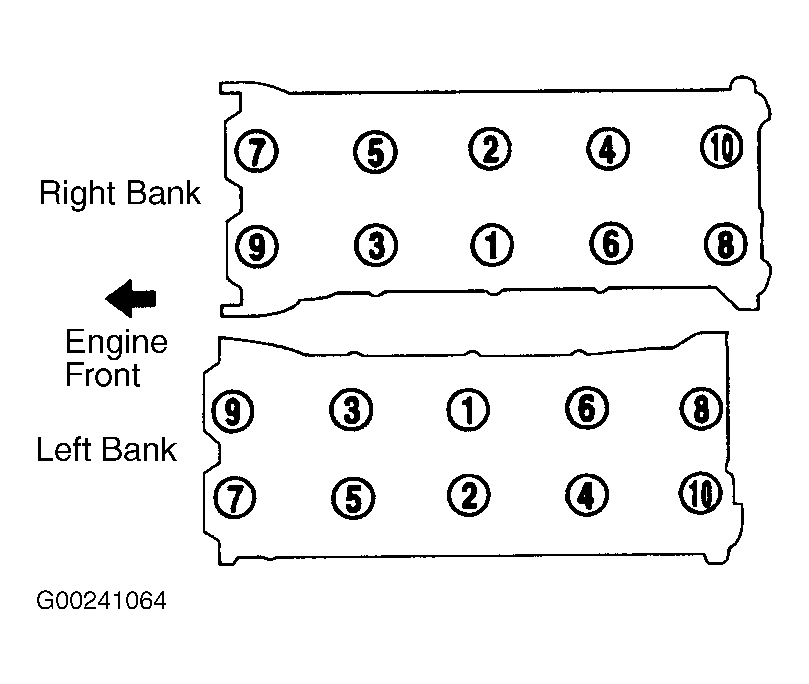

| Cylinder Head Bolts |
| Step 1 |
72 (98) |
| Step 2 |
Loosen To Zero |
| Step 3 |
29-36 (39-49) |
| Step 4 |
Tighten Additional 60-65 Degrees |
| Step 5 |
Tighten Additional 60-65 Degrees |
| Drive Plate |
62-69 (84-93) |
| Electric Throttle Control Actuator |
13-17 (18-24) |
| Engine Coolant Temperature Sensor |
15-21 (20-29) |
| Engine Slinger (Front and Rear) |
22-27 (30-36) |
| EVAP Canister Purge Volume Control Solenoid Valve |
10-13 (13-18) |
| EVAP Canister Purge Volume Control Solenoid Valve Bracket |
7-12 (10-16) |

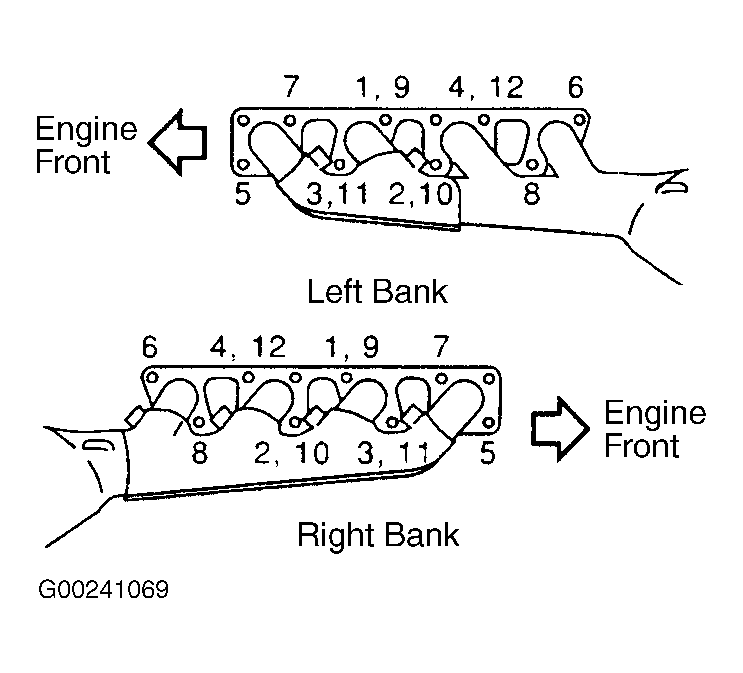

| Exhaust Manifold |
19-22 (26-30) |

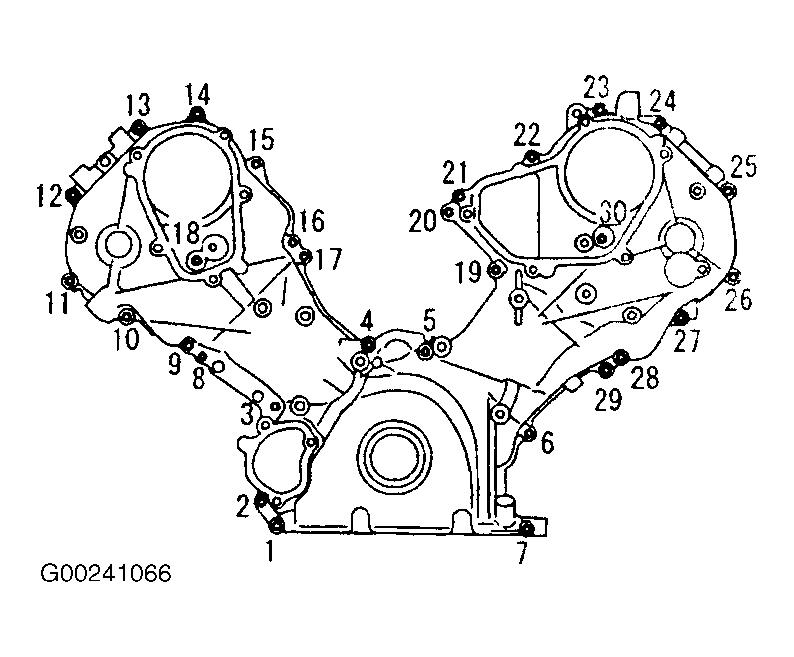

| Front Cover |
9-10 (12-14) |
| Fuel Tube Assembly |
| Step 1 |
80-97 INCH Lbs. (9-11) |
| Step 2 |
16-20 (21-27) |
| Heated Oxygen Sensor |
30-37 (41-50) |
| Idler Pulley |
16-20 (21-27) |
| Intake Manifold |

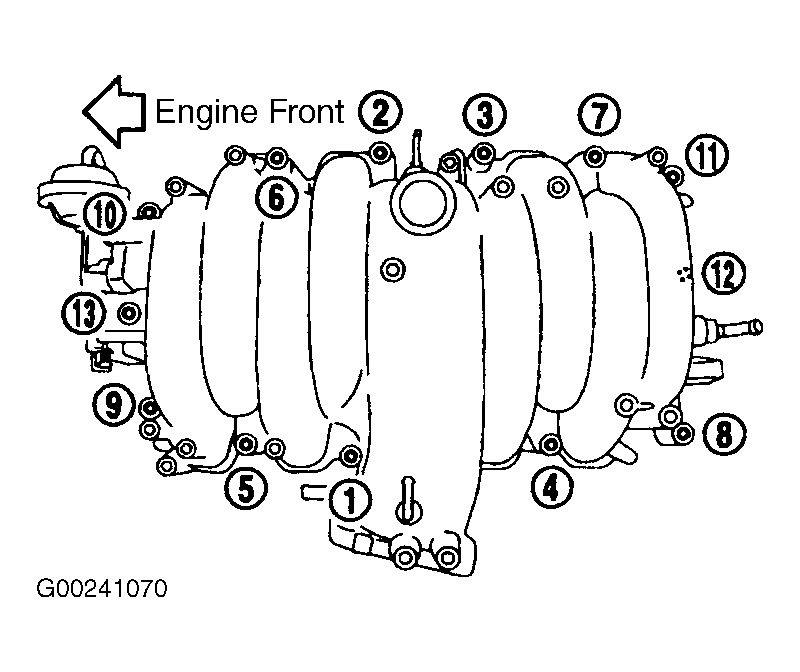

| Upper |
18-23 (25-31) |

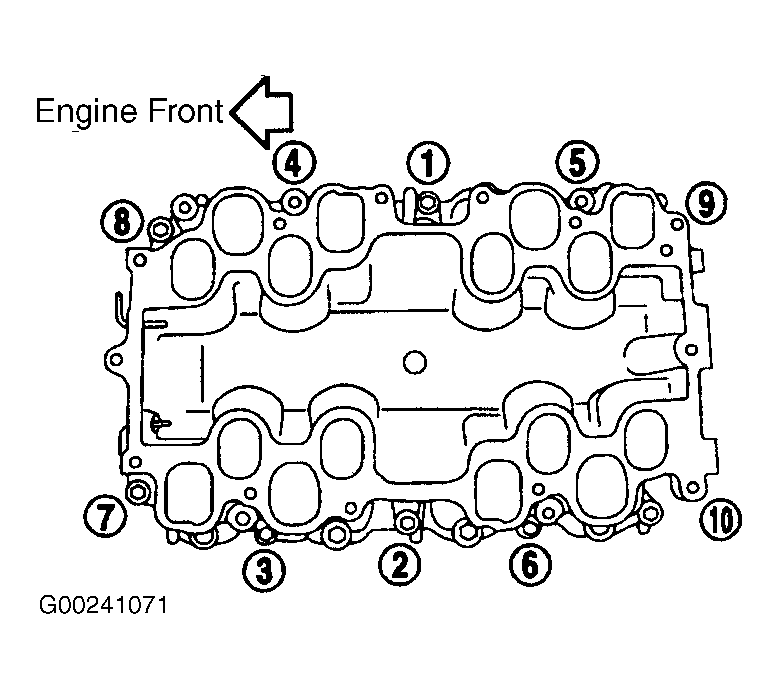

| Lower |
18-23 (25-31) |
| Knock Sensor |
12-19 (16-26) |

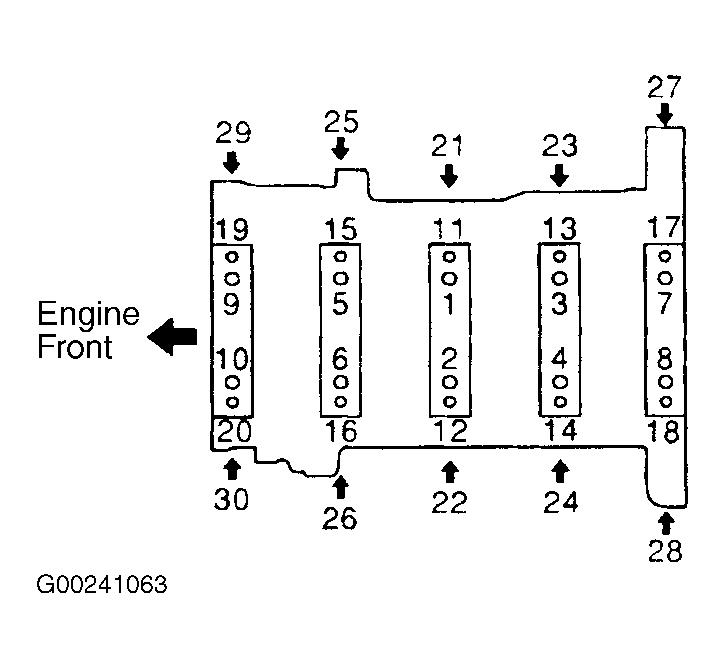

| Main Bearing Cap |
| Step 1 (M12 Bolt) |
27-31 (36-42) |
| Step 2 (M9 Bolt) |
20-24 (27-32) |
| Step 3 (M12 Bolt) |
Tighten Additional 40-45 Degrees |
| Step 4 (M9 Bolt) |
Tighten Additional 30-35 Degrees |
| Step 5 (M10 Bolt) |
34-38 (46-52) |
| Oil Filter |
11-15 (15-20) |
| Oil Level Gauge Guide |
9-10 (12-14) |

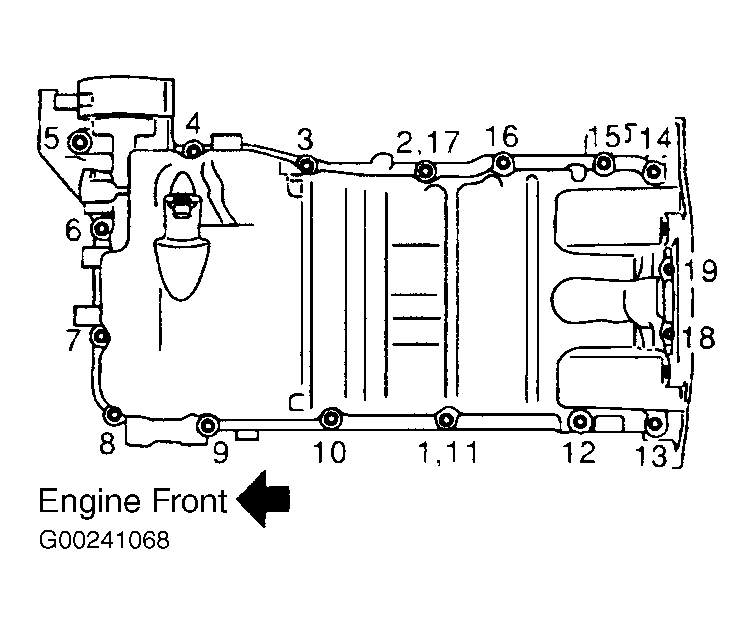

| Oil Pan |
| Step 1 (M6 Bolt) |
71-89 INCH (8-10) |
| Step 2 (M8 Bolt) |
15-17 (20-24) |
| Oil Pan Drain Plug |
21-28 (29-39) |
| Oil Pressure Switch |
9-13 (12-17) |
| Oil Strainer |
15-17 (20-24) |
| PCV Tube |
8-10 (10-14) |
| Spark Plug |
15-21 (20-29) |
| Timing Chain Slack Guide |
12-13 (16-18) |
| Timing Chain Tension Guide |
12-13 (16-18) |
| INCH Lbs. (N.m) |
| Camshaft Position Sensor (PHASE) |
62-97 (7-11) |
| Chain Tensioner |
53-71 (6-8) |
| Chain Tensioner Cover |
71-80 (8-9) |
| Crankshaft Position Sensor (POS) |
62-97 (7-11) |
| Engine Cover |
27-35 (3-4) |
| Exhaust Manifold Cover |
44-53 (5-6) |
| Fuel Damper Assembly (RH) |
62-89 (7-10) |
| Fuel Damper Assembly With Hose |
62-89 (7-10) |
| Fuel Feed Damper Assembly |
62-89 (7-10) |
| Ignition Coil |
35-44 (4-5) |
| Intake Valve Timing Control Cover |
89-115 (10-13) |
| Intake Valve Timing Control Solenoid Valve |
71-97 (8-11) |
| Intake Valve Timing Control Position Sensor |
62-97 (7-11) |
| Mass Air Flow Sensor |
35-53 (4-6) |
| Oil Pump |
71-89 (8-10) |
| PCV Valve |
18-27 (2-3) |
| Rear Oil Seal Retainer |
56-76 (6-8) |
| Rear Plate Cover |
56-76 (6-8) |

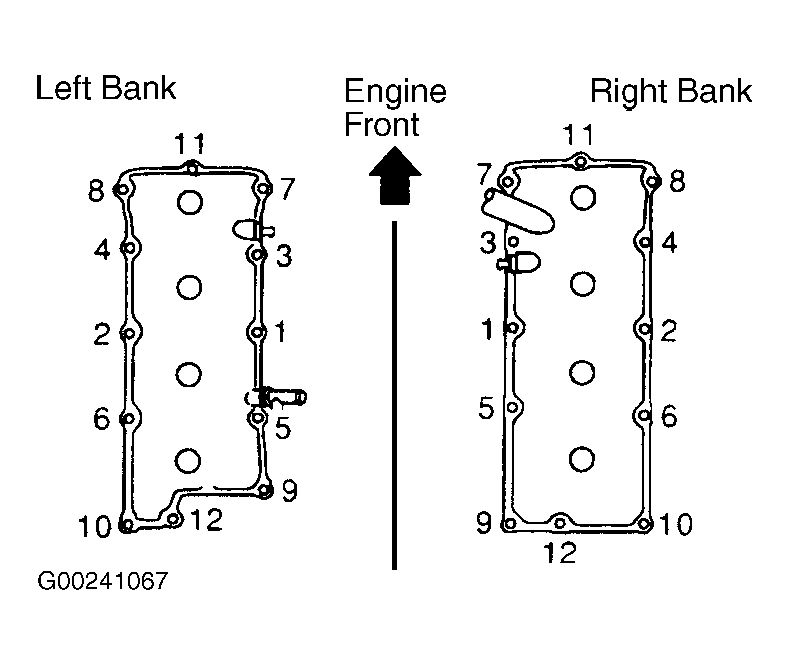

| Rocker Cover |
| Step 1 |
9-27 (1-3) |
| Step 2 |
62-80 (7-9) |
Courtesy of NISSAN MOTOR CO., U.S.A.
Courtesy of NISSAN MOTOR CO., U.S.A.
Courtesy of NISSAN MOTOR CO., U.S.A.
Courtesy of NISSAN MOTOR CO., U.S.A.
Courtesy of NISSAN MOTOR CO., U.S.A.
Courtesy of NISSAN MOTOR CO., U.S.A.
Courtesy of NISSAN MOTOR CO., U.S.A.
Courtesy of NISSAN MOTOR CO., U.S.A.
Courtesy of NISSAN MOTOR CO., U.S.A.
Courtesy of NISSAN MOTOR CO., U.S.A.
