Removal and Installation: Notes
WARNING: This page is about a different car, the 2004 Nissan Murano and 2003 Nissan Murano. However, it is still accessible from the selected car via links, so may be relevant.

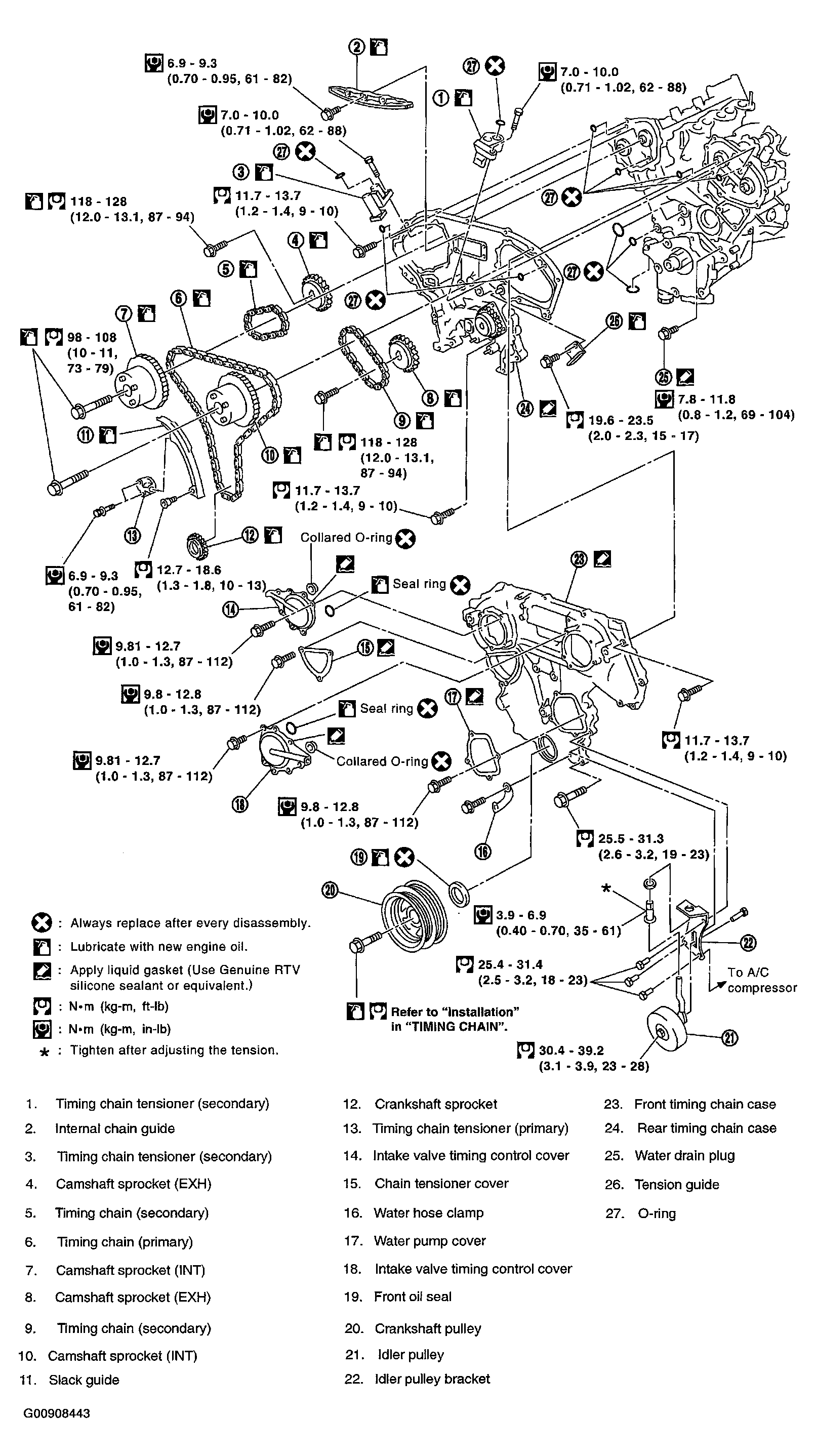

- Timing chain tensioner (secondary)
- Internal chain guide
- Timing chain tensioner (secondary)
- Camshaft sprocket (EXH)
- Timing chain (secondary)
- Timing chain (primary)
- Camshaft sprocket (INT)
- Camshaft sprocket (EXH)
- Timing chain (secondary)
- Camshaft sprocket (INT)
- Slack guide
- Crankshaft sprocket
- Timing chain tensioner (primary)
- Intake valve timing control cover
- Chain tensioner cover
- Water hose clamp
- Water pump cover
- Intake valve timing control cover
- Front oil seal
- Crankshaft pulley
- Idler pulley
- Idler pulley bracket
- Front timing chain case
- Rear timing chain case
- Water drain plug
- Tension guide
- O-ring
NOTE:
- This section describes procedures for removal/installation front timing chain case and timing chain related parts, and rear timing chain case, when upper oil pan needs to be removed/installed for engine overhaul, etc.
- To removal/installation front timing chain case, timing chain, and timing chain related parts without removing upper oil pan, refer to FRONT TIMING CHAIN CASE
