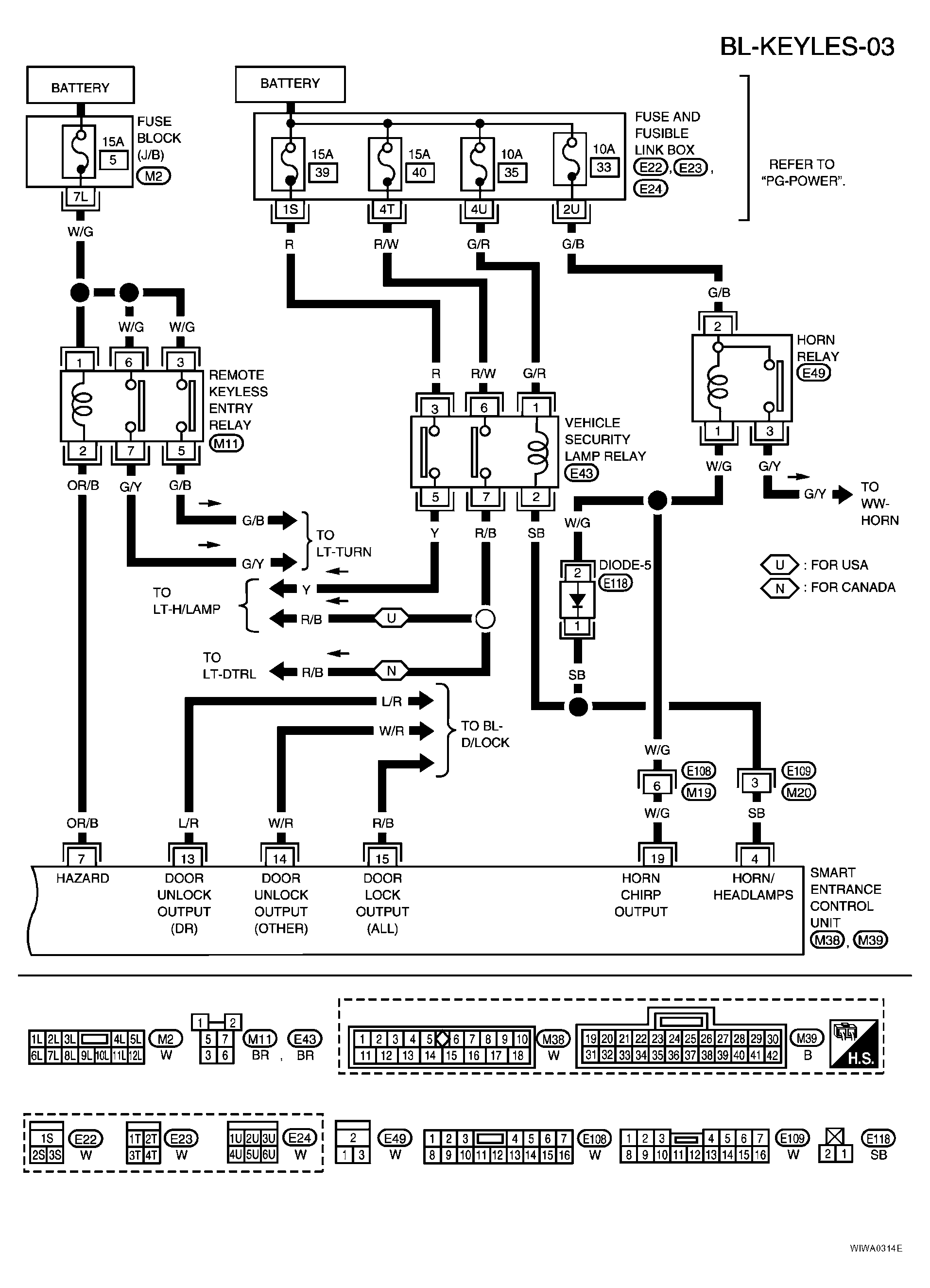

Fig. 3
WARNING: This page is about a different car, the 2006 Nissan Sentra. However, it is still accessible from the selected car via links, so may be relevant.
TERMINALS SPECIFICATION CHART
| TERMINAL | WIRE COLOR | ITEM | CONDITION | DATA (DC) |
|---|---|---|---|---|
| 4 | SB | VEHICLE SECURITY HORN RELAY AND VEHICLE SECURITY LAMP RELAY | WHEN PANIC ALARM IS OPERATED USING REMOTE CONTROLLER OR WHEN ALARM IS ACTIVATED | 12V TO 0V |
| 7 | OR/B | MULTI-REMOTE CONTROL RELAY | WHEN DOORS ARE LOCKED USING REMOTE CONTROLLER | 12V TO 0V |
| 19 | W/G | HORN RELAY | WHEN DOORS ARE LOCKED USING REMOTE CONTROLLER WITH HORN CHIRP MODE | 12V TO 0V |
