Electrical Component Locator: Switches
SWITCHES LOCATION
| Component | Location |
|---|---|

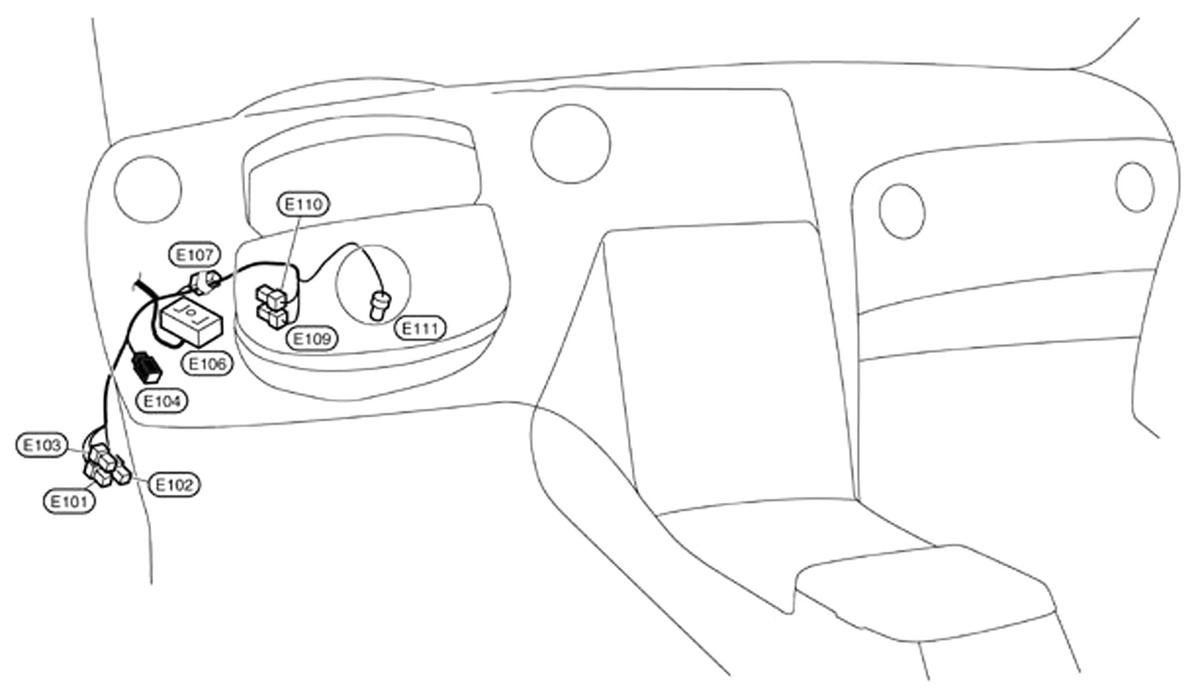

| ASCD Brake Switch (E109) | On brake pedal bracket. See Figure. |
| Door Switch (Driver) (B21) | In left "B" pillar. See Figure. |
| Door Switch (Passenger) (B221) | In right "B" pillar. See Figure. |
| Seat Belt Buckle Switch (Driver Side) (B12) | In driver's seat belt buckle. See Figure. |
| Seat Belt Buckle Switch (Passenger Side) (B212) | In passenger's seat belt buckle. See Figure. |
| Stoplight Switch (E110) | On brake pedal bracket. See Figure. |
