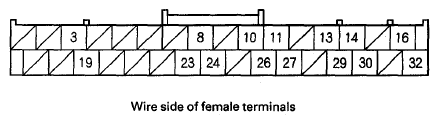

Audio Unit Connector B (32P)
WARNING: This page is about a different car, the 2013 Acura MDX, 2012 Acura MDX, 2011 Acura MDX, and 2010 Acura MDX. However, it is still accessible from the selected car via links, so may be relevant.
| Cavity | Wire Color | Terminal Name | Connect to |
|---|---|---|---|
| B3 | BRN | AUDIO REMOTE GND | Audio remote switch ground |
| B8 | RED | FL PRE IN- | Stereo amplifier |
| B10 | PNK | FR PRE IN- | Stereo amplifier |
| B11 | PUR | RL PRE IN- | Stereo amplifier |
| B13 | YEL | RR PRE IN- | Stereo amplifier |
| B14 | RED | SW PRE IN- | Stereo amplifier |
| B16 | PNK | CTR PRE IN- | Stereo amplifier |
| B19 | ORN | AUDIO REMOTE | Audio remote switch |
| B23 | LT GRN | + B | Stereo amplifier |
| B24 | GRN | FL PRE IN+ | Stereo amplifier |
| B26 | BLU | FR PRE IN+ | Stereo amplifier |
| B27 | LT BLU | RL PRE IN + | Stereo amplifier |
| B29 | BRN | RR PRE IN+ | Stereo amplifier |
| B30 | GRN | SW PRE IN+ | Stereo amplifier |
| B32 | BLU | CTR PRE IN+ | Stereo amplifier |
