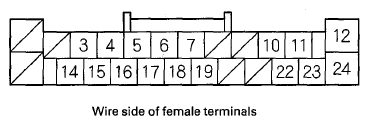

Audio-Navigation Unit Connector A (24P)
WARNING: This page is about a different car, the 2013 Acura MDX, 2012 Acura MDX, 2011 Acura MDX, and 2010 Acura MDX. However, it is still accessible from the selected car via links, so may be relevant.
| Cavity | Wire Color | Terminal Name | Connect to |
|---|---|---|---|
| A3 | ORN | K-LINE | Data link connector (DLC) |
| A4 | LT GRN | SCTY4 | Navigation display unit |
| A5 | BRN | AUDIO REMOTE GNP | Audio remote switch ground |
| A6 | YEL | RR PRE IN- | Stereo amplifier |
| A7 | BRN | RR PRE IN + | Stereo amplifier |
| A10 | PUR | RL PRE IN- | Stereo amplifier |
| A11 | LT BLU | RL PRE IN + | Stereo amplifier |
| A12 | BLK | GND | Body ground to G504 |
| A14 | PUR | ACC | No. 32 (10 A) fuse in the under-dash fuse/relay box |
| A15 | BLU | VSP | PCM |
| A16 | ORN | AUDIO REMOTE | Audio remote switch |
| A17 | LT GRN | +B | Stereo amplifier |
| A18 | PNK | FR PRE IN- | Stereo amplifier |
| A19 | BLU | FR PRE IN + | Stereo amplifier |
| A22 | RED | FL PRE IN- | Stereo amplifier |
| A23 | GRN | FL PRE IN + | Stereo amplifier |
| A24 | WHT | + B | No. 5 (10 A) fuse in the under-dash fuse/relay box |
