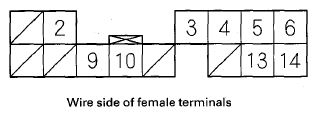

Audio-Navigation Unit Connector D (14P)
WARNING: This page is about a different car, the 2013 Acura MDX, 2012 Acura MDX, 2011 Acura MDX, and 2010 Acura MDX. However, it is still accessible from the selected car via links, so may be relevant.
| Cavity | Wire Color | Terminal Name | Connect to | ||||||
|---|---|---|---|---|---|---|---|---|---|
| D2-3 | RED | ACC | XM receiver | ||||||
| D3 | BRN(1) | GA-NET BUS A SH | Shield for terminals No. 9 and No. 10 | ||||||
| D4 | GRY(1) | AUDIO SH | Shield for terminals No. 5, No. 6, No. 13, and No. 14 | ||||||
| D5 | RED | AUDIO R+ | AcuraLink control unit (XM receiver)(2), XM receiver(3), HandsFreeLink control unit | ||||||
| D6 | BLK | AUDIO L+ | AcuraLink control unit (XM receiver)(2), XM receiver(3), HandsFreeLink control unit | ||||||
| D9 | GRN | GA-NET BUS A+ | AcuraLink control unit (XM receiver)(2), XM receiver(3) | ||||||
| D10 | RED | GA-NET BUS A- | AcuraLink control unit (XM receiver)(2), XM receiver(3) | ||||||
| D13 | WHT | AUDIO R- | AcuraLink control unit (XM receiver)(2), XM receiver(3), HandsFreeLink control unit | ||||||
| D14 | GRN | AUDIO L- | AcuraLink control unit (XM receiver)(2), XM receiver(3), HandsFreeLink control unit | ||||||
|
|||||||||
