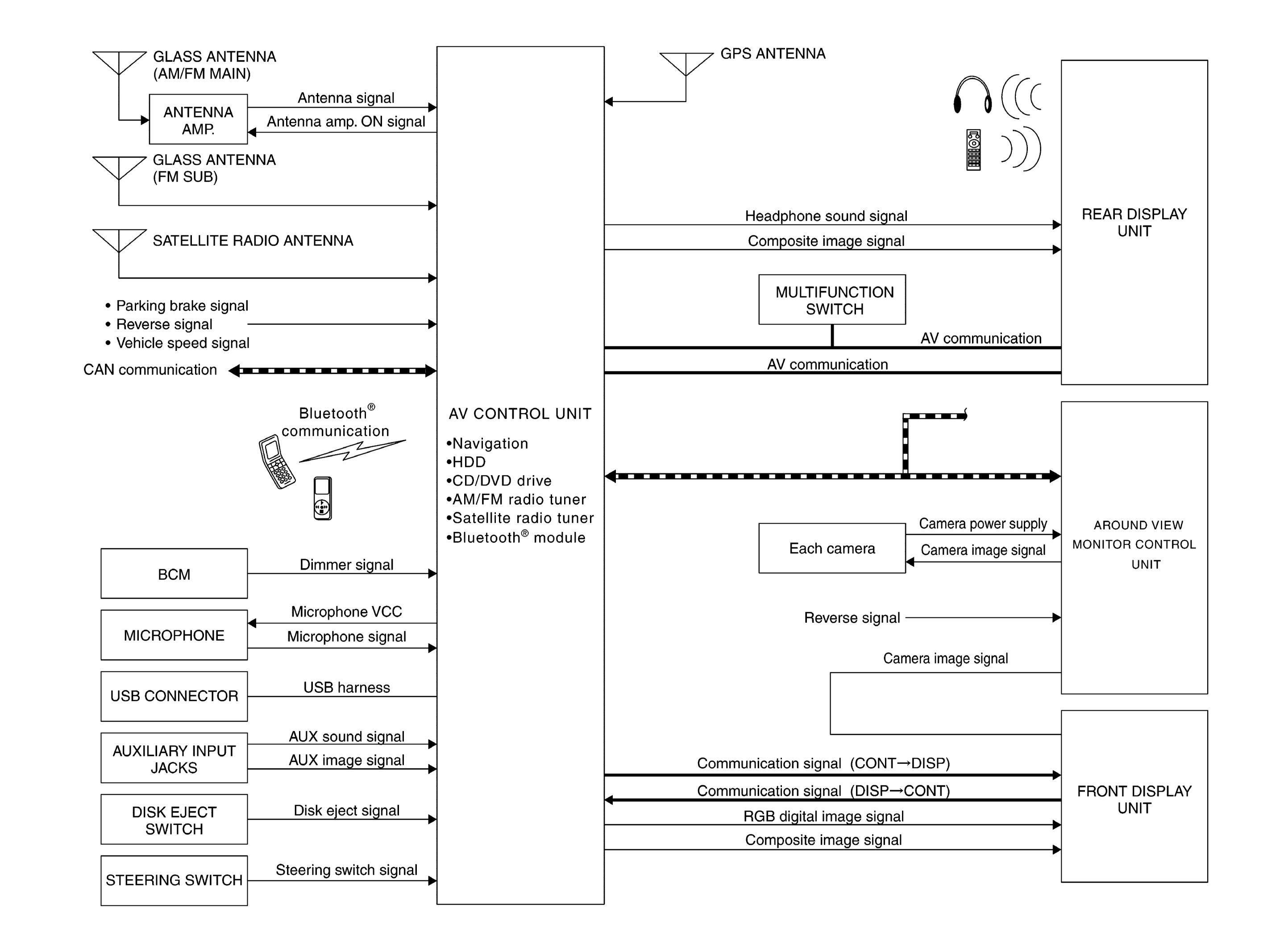

System Diagram
NOTE:
The name MULTIFUNCTION SWITCH indicates the integration of PRESET SWITCH and MULTIFUNCTION SWITCH virtually.
AV CONTROL UNIT INPUT SIGNAL SPECIFICATION (CAN COMMUNICATION)
| Transmit unit | Signal name |
|---|---|
| ECM | Engine status signal |
| Fuel consumption monitor signal | |
| Steering angle sensor | Steering angle sensor signal |
| Combination meter | Vehicle speed signal |
| Distance to empty signal | |
| Fuel level low warning signal | |
| BCM | System setting signal |
| Around view monitor control unit | View change signal |
AROUND VIEW MONITOR CONTROL UNIT INPUT SIGNAL SPECIFICATION (CAN COMMUNICATION)
| Transmit unit | Signal name |
|---|---|
| AV control unit | Camera switch signal |
| Camera OFF signal | |
| Steering angle sensor | Steering angle sensor signal |
| ABS actuator and electric unit (control unit) | Vehicle speed signal |
