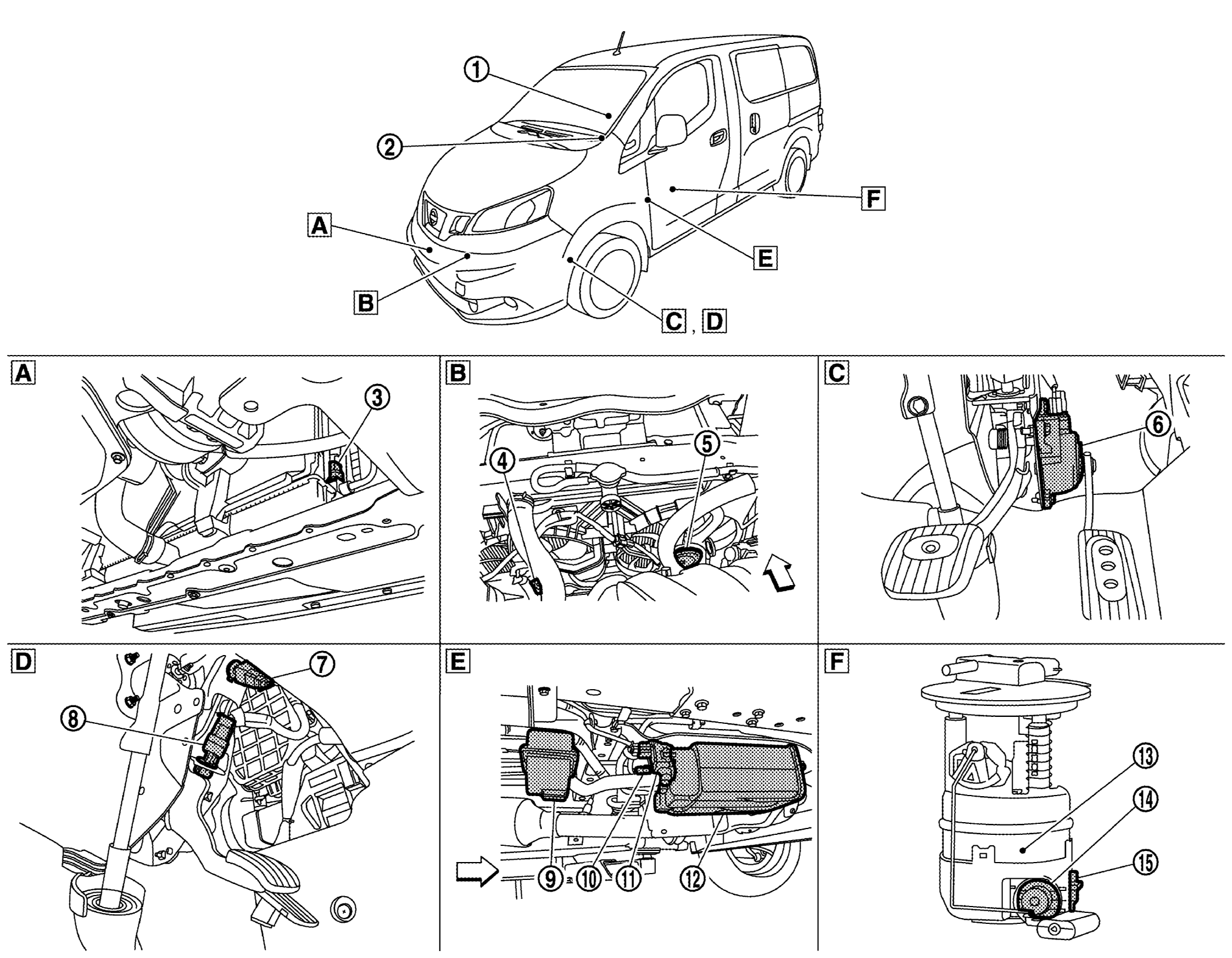

Body Compartment
| Under the Radiator | Cooling fan assembly | Periphery of pedals | |||
| Periphery of pedals | Under the floor | In the fuel tank | |||
| : Vehicle front |
| No. | Component | Function |
|---|---|---|
| ASCD steering switch | ASCD STEERING SWITCH | |
| Combination meter | COMPONENT DESCRIPTION . | |
| Refrigerant pressure sensor | REFRIGERANT PRESSURE SENSOR | |
| Cooling fan motor-1 | COOLING FAN | |
| Cooling fan motor-2 | ||
| Accelerator pedal position sensor | ACCELERATOR PEDAL POSITION SENSOR | |
| Brake pedal position switch | STOP LAMP SWITCH & BRAKE PEDAL POSITION SWITCH | |
| Stop lamp switch | STOP LAMP SWITCH & BRAKE PEDAL POSITION SWITCH | |
| Drain filter | - | |
| EVAP control system pressure sensor | EVAP CONTROL SYSTEM PRESSURE SENSOR | |
| EVAP canister vent control valve | EVAP CANISTER VENT CONTROL VALVE | |
| EVAP canister | EVAP canister stores the generated fuel vapors in the sealed fuel tank to activated charcoals of EVAP canister when the engine is not operating or when refueling to the tank. | |
| Fuel level sensor unit, fuel filter and fuel pump assembly (with fuel tank temperature sensor) |
FUEL LEVEL SENSOR UNIT, FUEL FILTER AND FUEL PUMP ASSEMBLY FUEL TANK TEMPERATURE SENSOR |
|
| Fuel pressure regulator | - | |
| Fuel tank temperature sensor | FUEL LEVEL SENSOR UNIT, FUEL FILTER AND FUEL PUMP ASSEMBLY FUEL TANK TEMPERATURE SENSOR |
