Exploded View With Torque Specifications

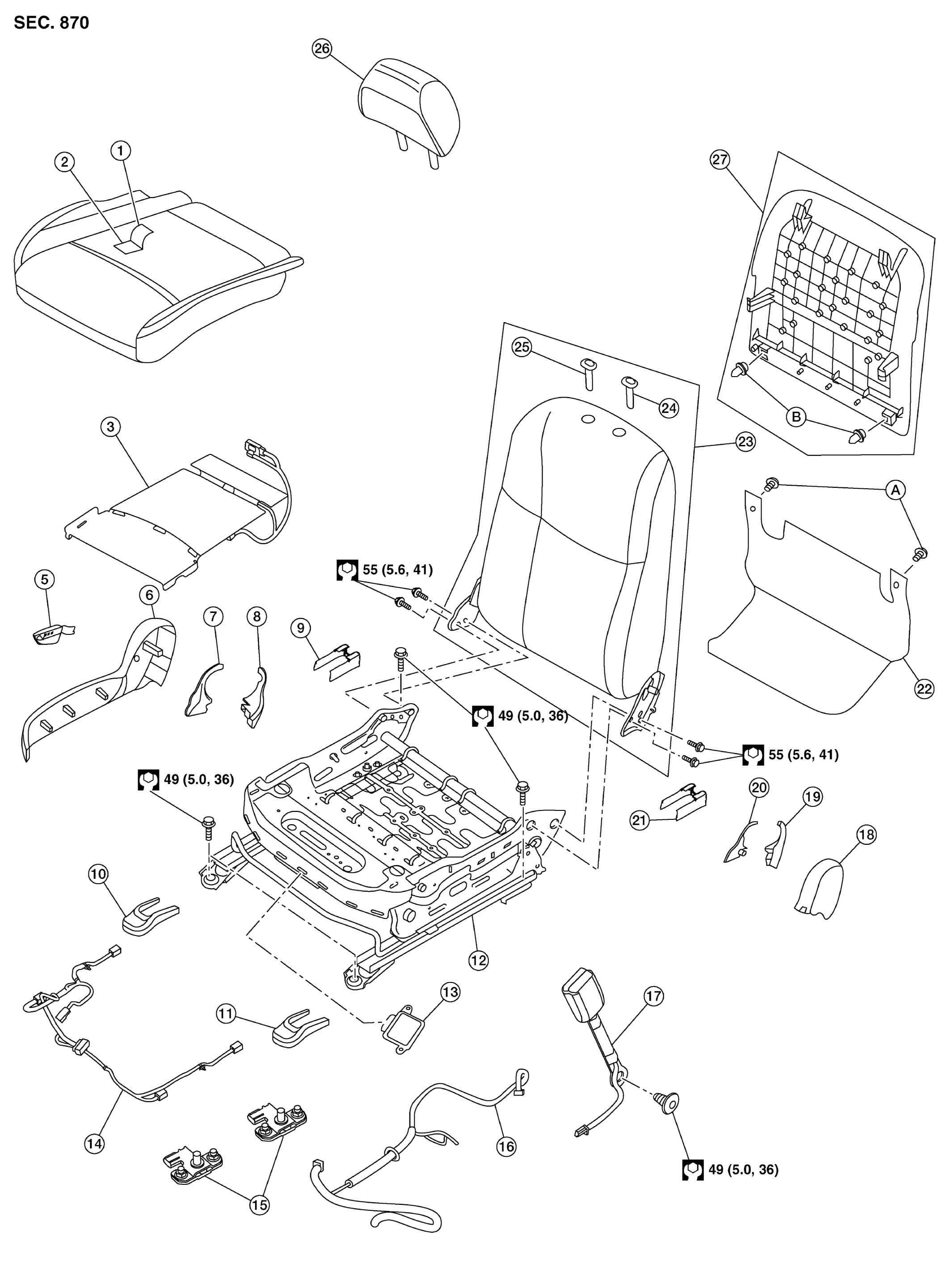

PASSENGER SEAT - MANUAL

GNSAWJIA2005ZZ-005Courtesy of NISSAN NORTH AMERICA, INC.
1. Seat cushion trim 2. Seat cushion pad 3. Seat cushion heater (if equipped)
4. Side air bag module 5. Recline lever 6. Seat cushion outer finisher (RH)
7. Seat cushion inner finisher (RH front) 8. Seat cushion inner finisher (RH rear) 9. Rear slide cover (RH)
10. Front slide cover (RH) 11. Front slide cover (LH) 12. Seat cushion frame
13. Occupant classification control unit 14. Occupant classification harness 15. Occupant classification sensor
16. Seat harness 17. Seat belt buckle 18. Seat cushion inner finisher (LH rear)
19. Seat cushion inner finisher (LH rear) 20. Seat cushion inner finisher (LH front) 21. Rear slide cover (LH)
22. Rear hinge cover 23. Seatback assembly 24. Headrest holder (locked)
25. Headrest holder (free) 26. Headrest 27. Seatback board
A. Rear hinge cover clips B. Seatback board clips

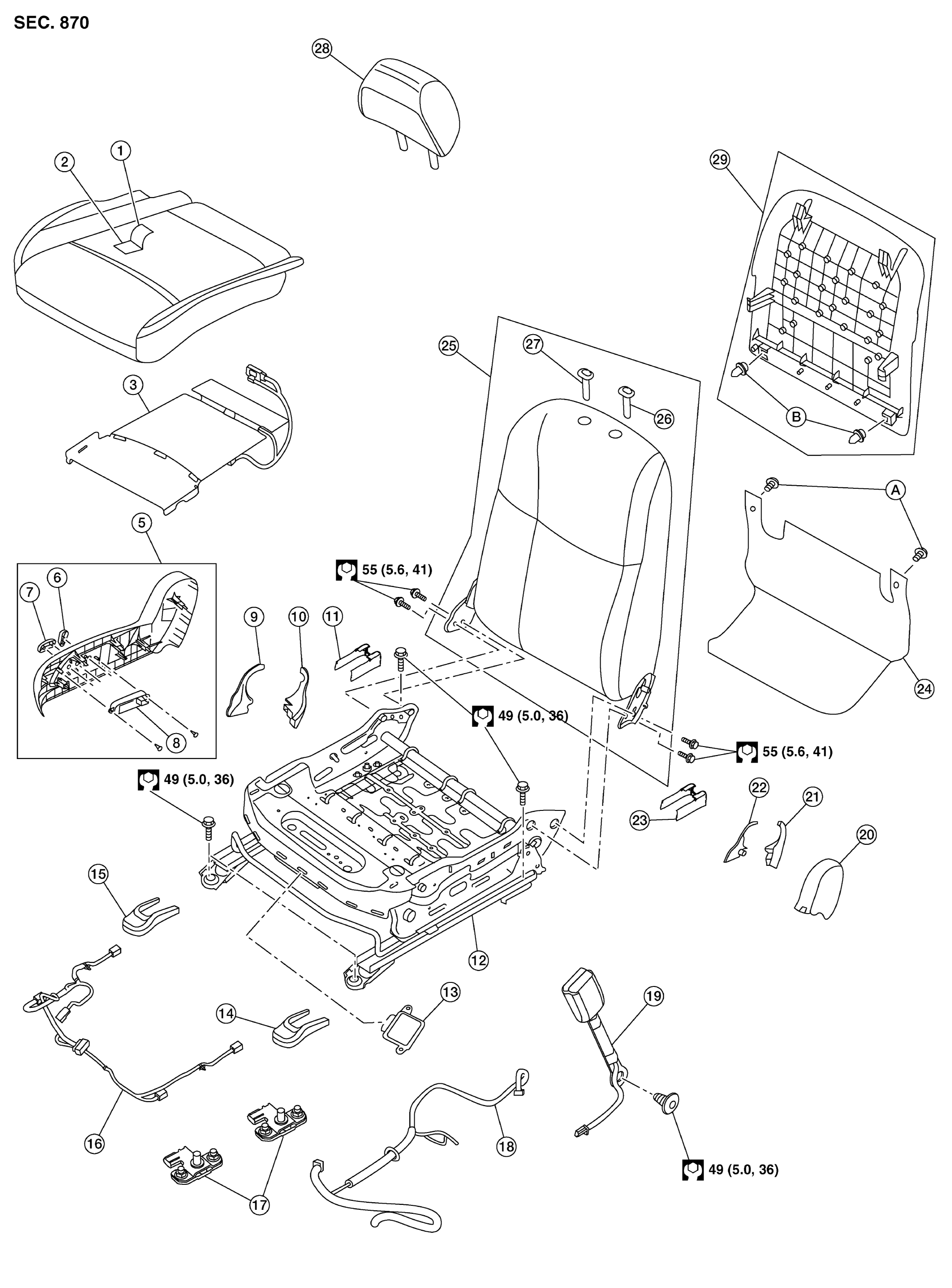

PASSENGER SEAT - POWER

GNSAWJIA2006ZZ-006Courtesy of NISSAN NORTH AMERICA, INC.
1. Seat cushion trim 2. Seat cushion pad 3. Seat cushion heater (if equipped)
4. Side air bag module 5. Seat cushion outer finisher (RH) 6. Seat recline knob
7. Seat slide knob 8. Power seat switch 9. Seat cushion inner finisher (RH front)
10. Seat cushion inner finisher (RH rear) 11. Rear slide cover (RH) 12. Seat cushion frame
13. Occupant classification control unit 14. Rear slide cover (RH) 15. Front slide cover (RH)
16. Occupant classification harness 17. Occupant classification sensors 18. Seat harness
19. Seat belt buckle 20. Seat cushion outer finisher (LH) 21. Seat cushion inner finisher (LH rear)
22. Seat cushion inner finisher (LH front) 23. Rear slide cover (LH) 24. Rear hinge cover
25. Seatback assembly 26. Headrest holder (locked) 27. Headrest holder (free)
28. Headrest 29. Seatback board A. Rear hinge cover clips
B. Seatback board clips
