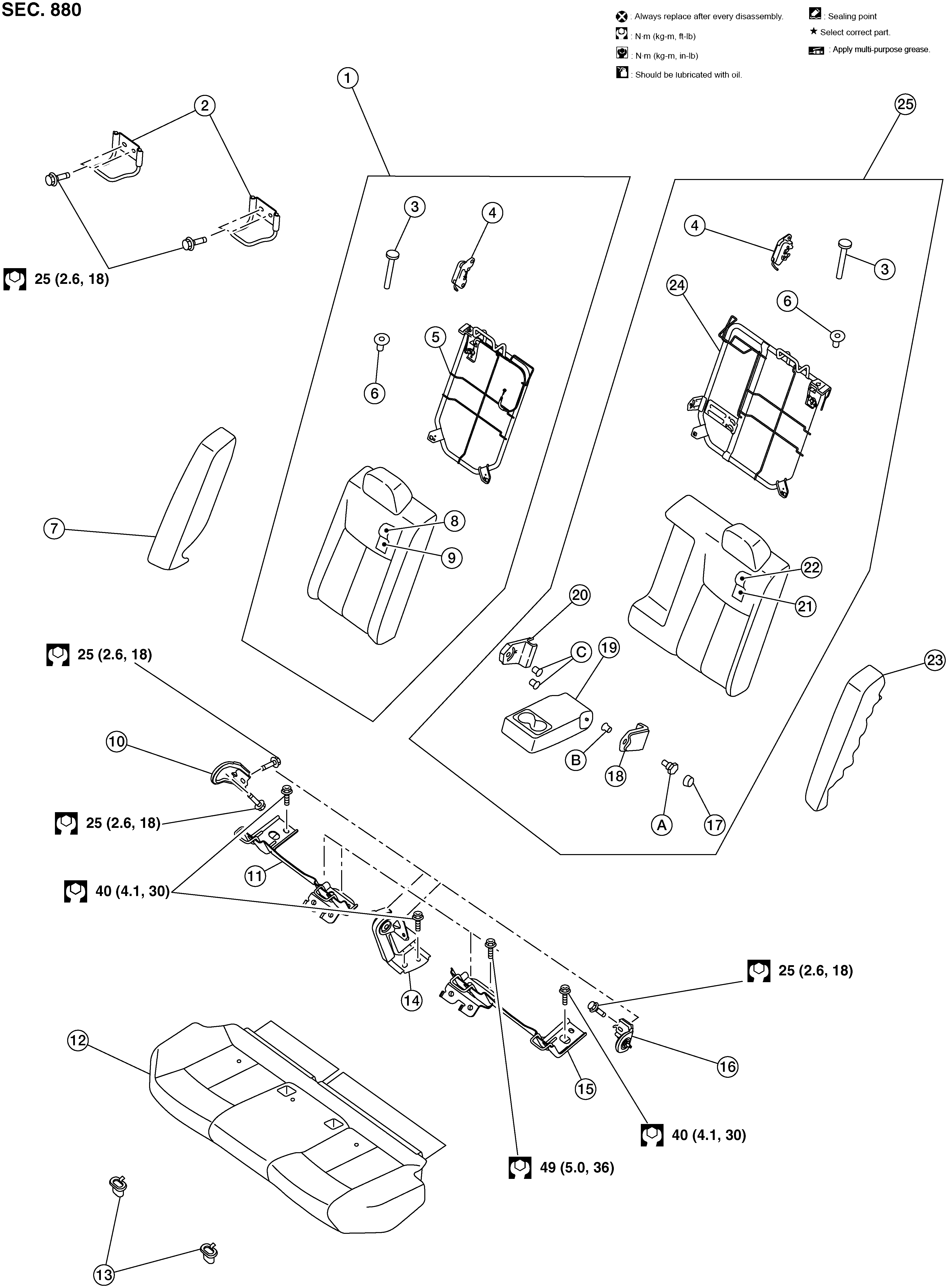

Exploded View With Torque Specifications
60:40 SPLIT SEATBACK
| 1. | Rear seatback assembly (RH) | 2. | Seatback striker | 3. | Seatback latch release knob |
| 4. | Seatback latch assembly | 5. | Rear seatback frame (RH) | 6. | Seatback latch release knob finisher |
| 7. | Rear seat bolster (RH) | 8. | Seatback trim (RH) | 9. | Seatback pad (RH) |
| 10. | Seatback hinge bracket (RH) | 11. | LATCH bracket (RH) | 12. | Seat cushion assembly |
| 13. | Seat cushion hook | 14. | Seatback hinge bracket (center) | 15. | LATCH bracket (LH) |
| 16. | Seatback hinge bracket (LH) | 17. | Armrest pivot bolt finisher (if equipped) | 18. | Armrest hinge bracket (if equipped) |
| 19. | Armrest assembly (if equipped) | 20. | Armrest hinge finisher (if equipped) | 21. | Seatback pad (LH) |
| 22. | Seatback trim (LH) | 23. | Rear seat bolster (LH) | 24. | Rear seatback frame (LH) |
| 25. | Rear seatback assembly (LH) | A. | Armrest pivot bolt (if equipped) | B. | Armrest bushing [LH (if equipped)] |
| C. | Armrest bushing [RH (if equipped)] |
