Steering Linkage - XD Models
XD Models

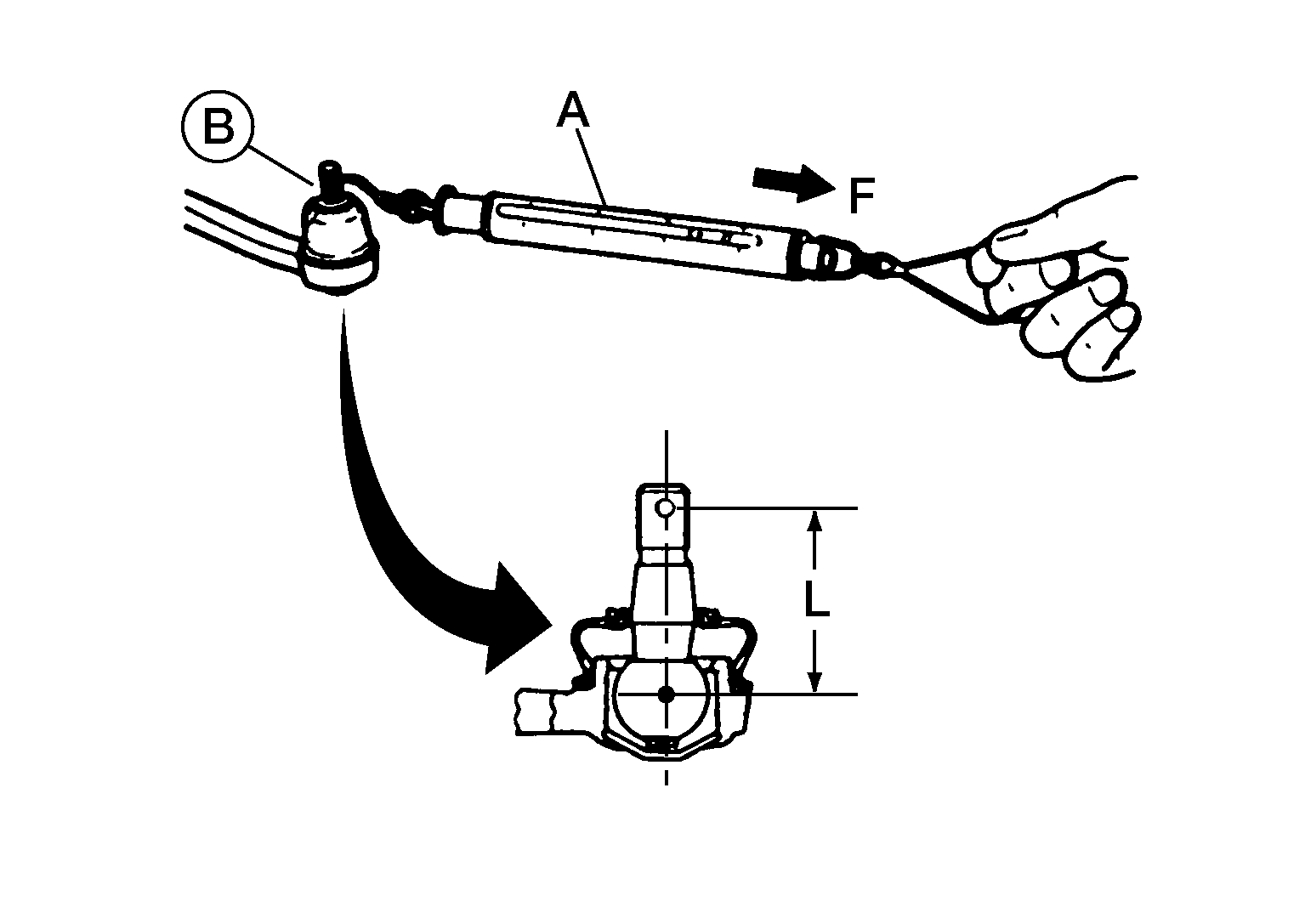

| Tie-rod ball stud | Swinging torque (F) Measurement on spring balance (A)
|
0.7 - 1.4 Nm (0.07 - 0.14 kg-m, 6 - 12 in-lb) | |
| Rotating torque | 1.2 - 2.4 N•m (0.12 - 0.24 kg-m, 11 - 21 in-lb) | ||
| Axial end play | 0.5 mm (0.020 in) or less | ||
| Ball stud length (L) | 67.7 mm (2.67 in) | ||
| Pitman arm ball stud | Swinging torque (F) Measurement on spring balance (A)
|
0.4 - 3.0 Nm (0.04 - 0.3 kg-m, 4 - 27 in-lb) | |
| Ball stud length (L) | 67.7 mm (2.63 in) | ||
| Idler arm ball stud | Swinging torque (F) Measurement on spring balance (A)
|
2.2 - 3.4 Nm (0.22 - 0.35 kg-m, 2.0 - 3.0 ft-lb) | |
| Ball stud length (L) | 55 mm (2.17 in) | ||
| Idler arm | Swinging torque (F) Measurement on spring balance (A)
|
1.0 - 1.9 Nm (0.10 - 0.19 kg-m, 9 - 17 in-lb) | |

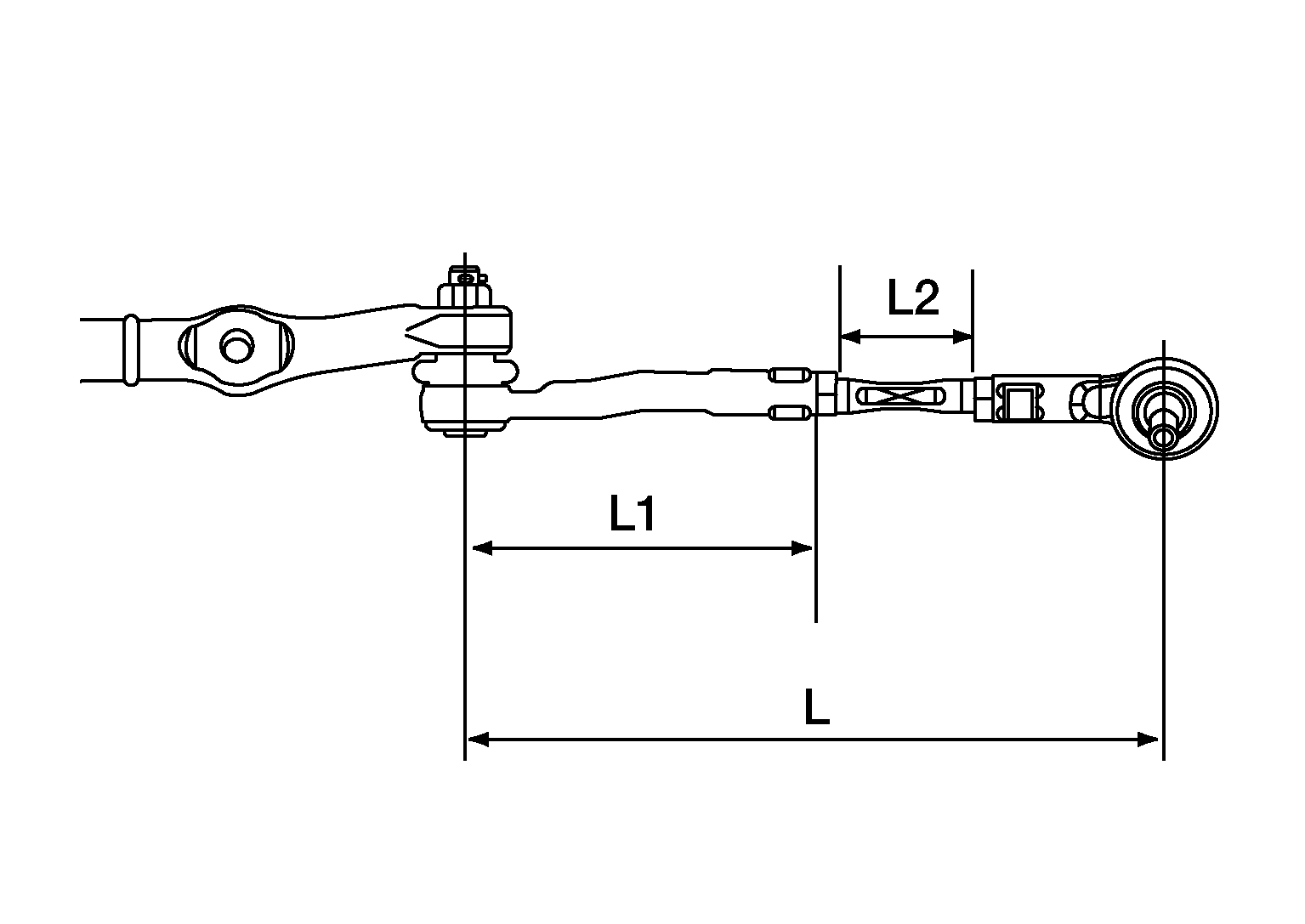

Unit: mm (in)
| Standard dimension before toe-in adjustment (L) | 388.1 (15.28) | |
| Inner socket length (L1 ) | 195 (7.68) | |
| Possible amount of adjustment (L2 ) | +- 5 (+- 0.2) | |
