Component Parts Location
|
1. |
ECM |
2. |
Cooling fan motor |
3. |
Power steering pressure sensor |
|
4. |
Intake valve timing control solenoid valve (bank 1) |
5. |
Electric throttle control actuator |
6. |
Power valve actuator |
|
7. |
VIAS control solenoid valve |
8. |
EVAP canister purge volume control solenoid valve |
9. |
Intake valve timing control solenoid valve (bank 2) |
|
10. |
Air fuel ratio (A/F) sensor 1 (bank 2) |
11. |
Mass air flow sensor (with intake air temperature sensor) |
12. |
Refrigerant pressure sensor |
|
13. |
EVAP service port |
14. |
Ignition coil (with power transistor) and spark plug (bank 2) |
15. |
Camshaft position sensor (PHASE) (bank 2) |
|
16. |
Fuel injector (bank 2) |
17. |
Knock sensor (bank 2) |
18. |
Knock sensor (bank 1) |
|
19. |
Fuel injector (bank 1) |
20. |
Engine coolant temperature sensor |
21. |
Camshaft position sensor (PHASE) (bank 1) |
|
22. |
Ignition coil (with power transistor) and spark plug (bank 1) |
23. |
Crankshaft position sensor (POS) |
24. |
Air fuel ratio (A/F) sensor 1 (bank 1) |
|
25. |
IPDM E/R |
|

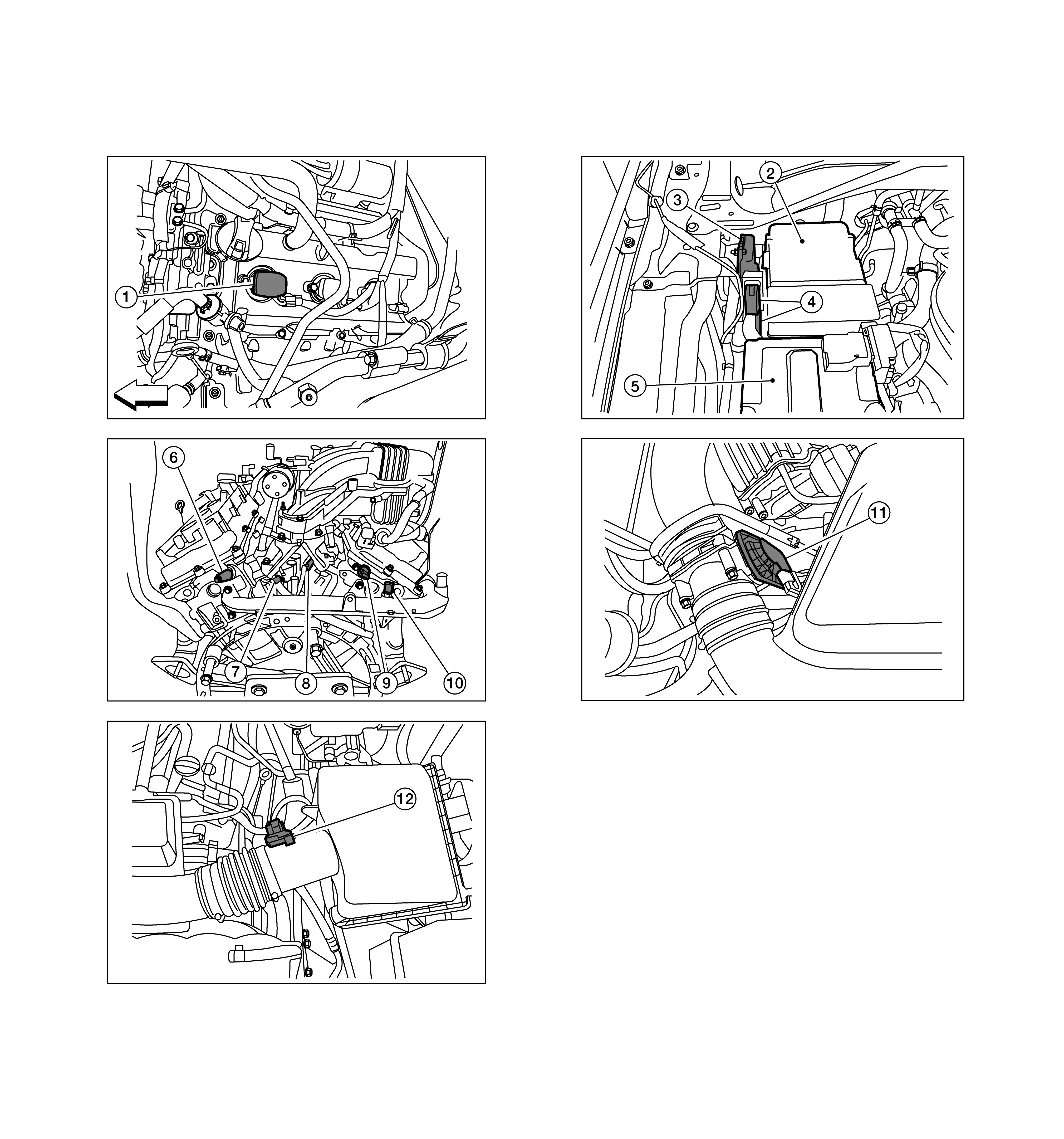

1. |
Ignition coil (with power transistor) and spark plug (bank 2) |
2. |
IPDM E/R |
3. |
ECM |
|
4. |
ECM connector |
5. |
Battery |
6. |
Camshaft position sensor (PHASE) (bank 2) (view with engine removed) |
|
7. |
Knock sensor (bank 2) |
8. |
Knock sensor (bank 1) |
9. |
Camshaft position sensor (PHASE) (bank 1) |
|
10. |
Engine coolant temperature sensor |
11. |
Electric throttle control actuator |
12. |
Mass air flow sensor (with intake air temperature sensor) |
|
|
: Vehicle front |
|

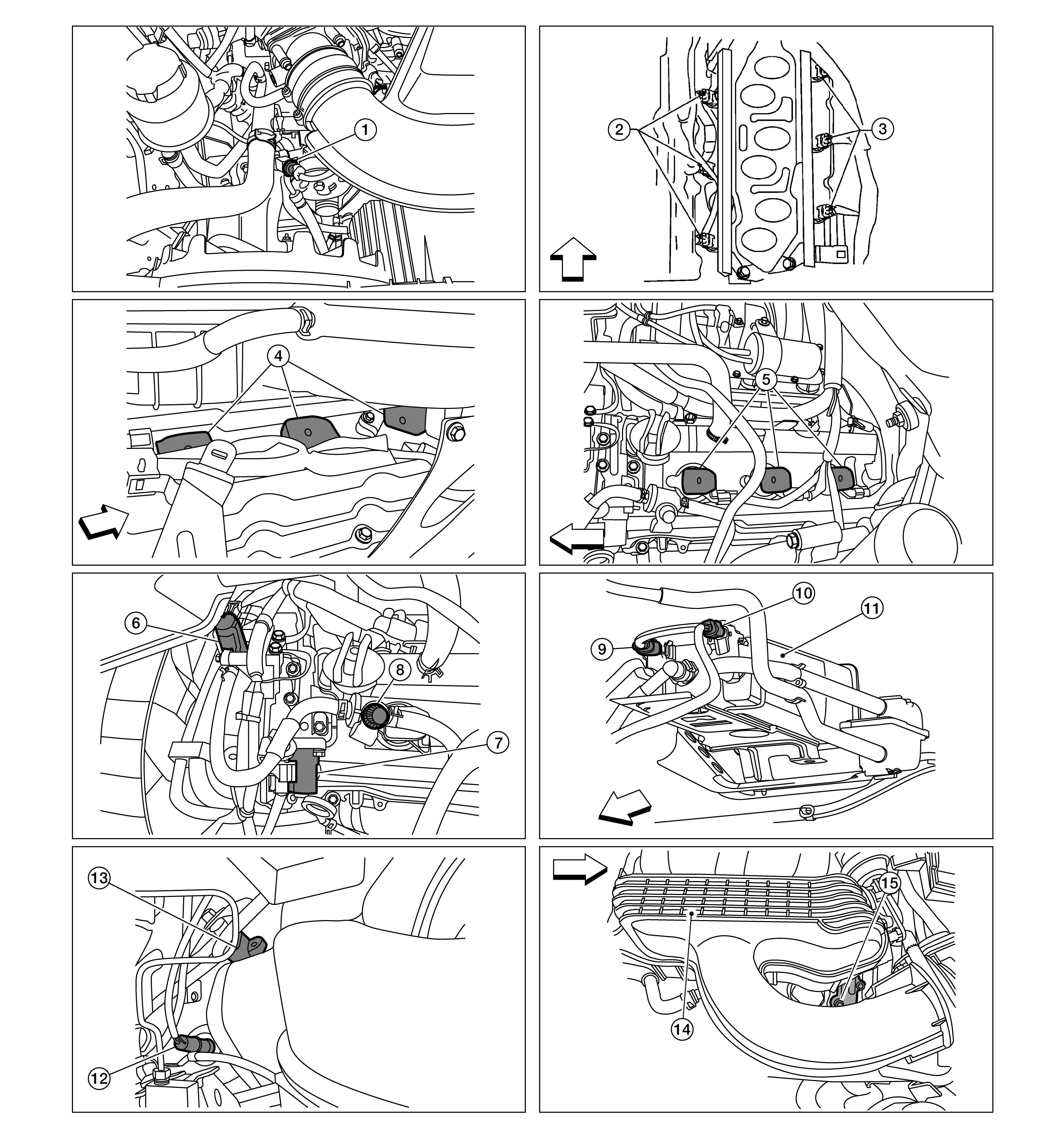

1. |
Power steering pressure sensor |
2. |
Injector harness connector (bank 2) (view with intake manifold collector removed) |
3. |
Injector harness connector (bank 1) (view with intake manifold collector removed) |
|
4. |
Ignition coils (bank 1) (with power transistor) |
5. |
Ignition coils (bank 2) (with power transistor) |
6. |
EVAP canister purge volume control solenoid valve |
|
7. |
Intake valve timing control solenoid valve (bank 2) |
8. |
EVAP service port |
9. |
EVAP control system pressure sensor |
|
10. |
EVAP canister vent control valve |
11. |
EVAP canister |
12. |
Air fuel ratio (A/F) sensor (bank 1) (view through fender cover RH) |
|
13. |
Crankshaft position sensor (POS) |
14. |
Intake manifold collector |
15. |
Intake valve timing control solenoid valve (bank 1) |
|
|
: Vehicle front |
|

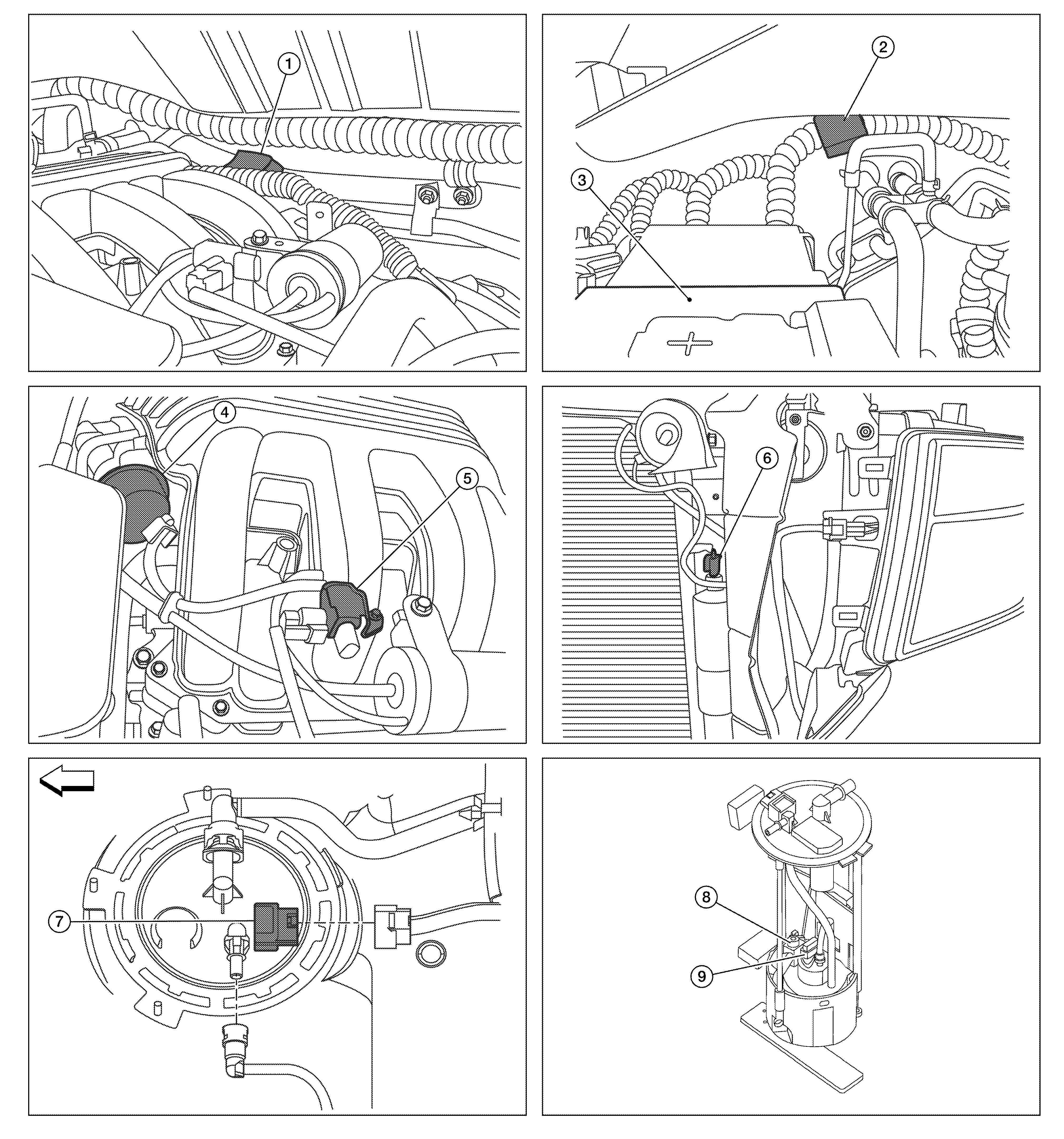

1. |
Condenser-1 |
2. |
Condenser-2 |
3. |
Battery |
|
4. |
Power valve actuator |
5. |
VIAS control solenoid valve |
6. |
Refrigerant pressure sensor (view with front grille removed) |
|
7. |
Fuel level sensor unit and fuel pump harness connector (view with fuel tank removed) |
8. |
Fuel pressure regulator |
9. |
Fuel pump, fuel level sensor unit and fuel filter |
|
|
: Vehicle front |
|

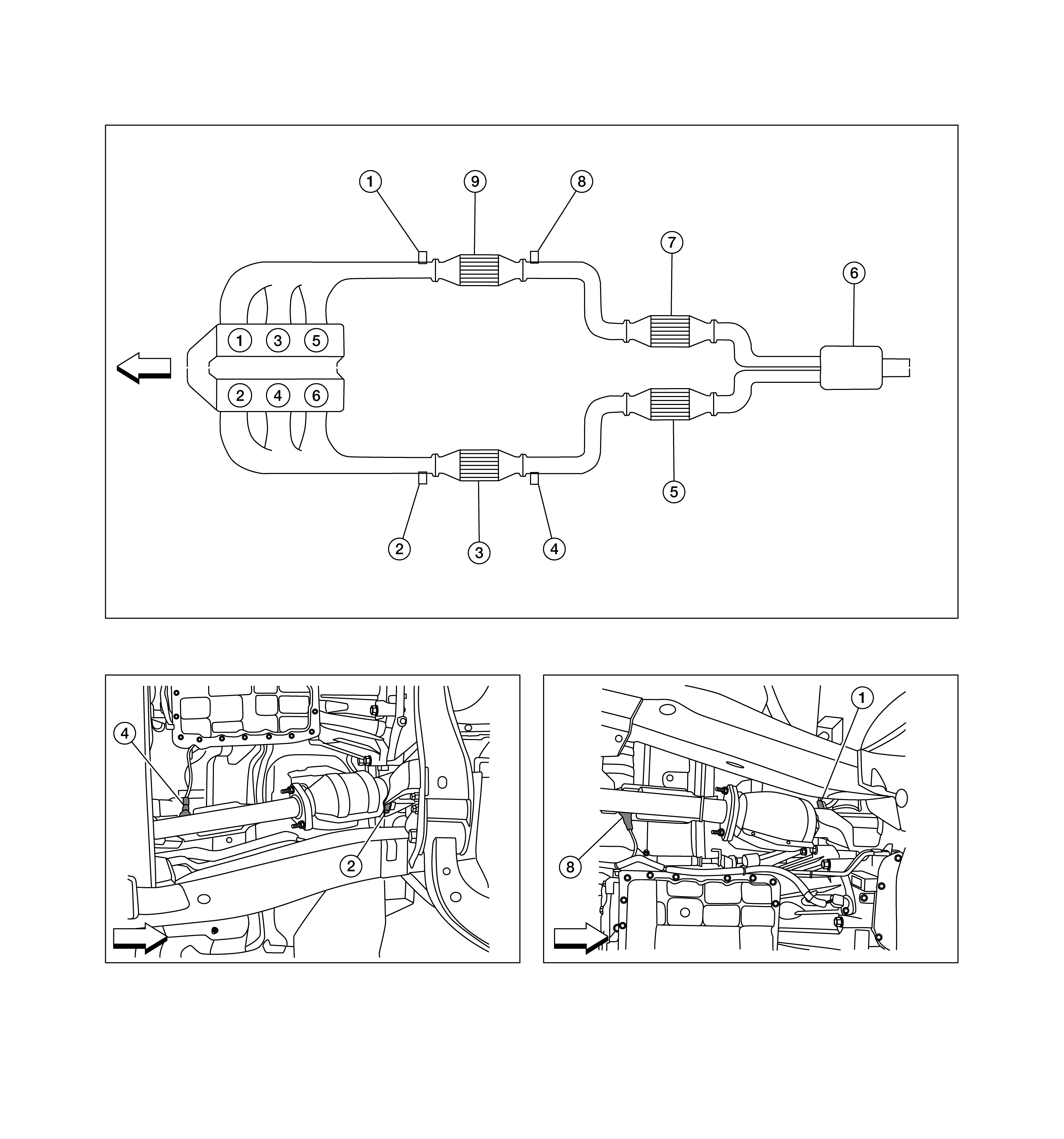

1. |
Air fuel ratio (A/F) sensor 1 (bank 1) |
2. |
Air fuel ratio (A/F) sensor 1 (bank 2) |
3. |
Three-way catalyst (manifold) (bank 2) |
|
4. |
Heated oxygen sensor 2 (bank 2) |
5. |
Three-way catalyst (under floor) (bank 2) |
6. |
Muffler |
|
7. |
Three-way catalyst (under floor) (bank 1) |
8. |
Heated oxygen sensor 2 (bank 1) |
9. |
Three-way catalyst (manifold) (bank 1) |
|
|
: Vehicle front |
|
1. |
Accelerator pedal position sensor |
2. |
Stop lamp switch |
3. |
Brake pedal |
|
4. |
Brake pedal position switch |
5. |
ASCD steering switch |
6. |
CANCEL switch |
|
7. |
|
8. |
MAIN switch |
