Engine Control System: ComponentPartsLocation
|

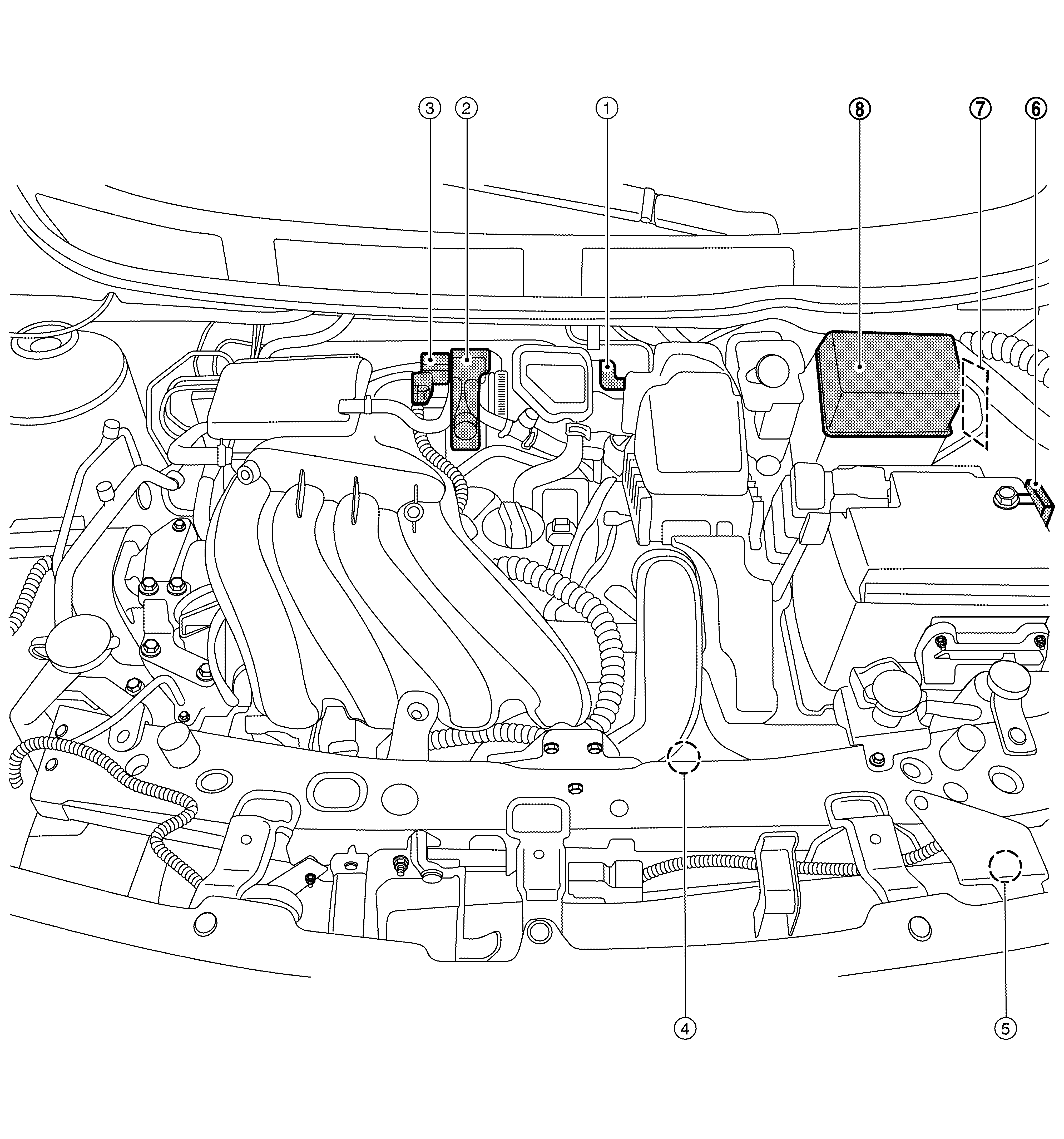

1. |
Mass air flow sensor (with intake air temperature sensor) |
2. |
Electric throttle control actuator (with built in throttle position sensor and throttle control motor) |
3. |
EVAP canister purge volume control solenoid valve |
|
4. |
Cooling fan motor |
5. |
Refrigerant pressure sensor Refer to Component Parts Location . |
6. |
Battery current sensor (with built in battery temperature sensor *1 ) *2 |
|
7. |
ECM |
8. |
IPDM E/R Refer to Component Parts Location . |
||
|
*1 |
: Not used |
||||
|
*2 |
: CVT models |
|
1. |
Ignition coil No. 4 (with power transistor) |
2. |
Ignition coil No. 3 (with power transistor) |
3. |
Ignition coil No. 2 (with power transistor) |
|
4. |
Ignition coil No. 1 (with power transistor) |
5. |
PCV valve |
6. |
Intake valve timing control solenoid valve |
|
7. |
Engine oil pressure sensor |
8. |
Engine oil temperature sensor |
9. |
Knock sensor |
|
10. |
Engine coolant temperature sensor |
11. |
Intake camshaft position sensor |
12. |
Exhaust camshaft position sensor |
|
13. |
Exhaust valve timing control solenoid valve |
14. |
Fuel injector No. 1 (Front) |
15. |
Fuel injector No. 1 (Rear) |
|
16. |
Fuel injector No. 2 (Front) |
17. |
Fuel injector No. 2 (Rear) |
18. |
Fuel injector No. 3 (Front) |
|
19. |
Fuel injector No. 3 (Rear) |
20. |
Fuel injector No. 4 (Front) |
21. |
Fuel injector No. 4 (Rear) |
|
22. |
Crankshaft position sensor |
||||
|
A. |
Engine front right side |
B. |
Left view of the engine |
C. |
Engine rear right side |
|
1. |
A/F sensor 1 |
2. |
Heated oxygen sensor 2 |
|

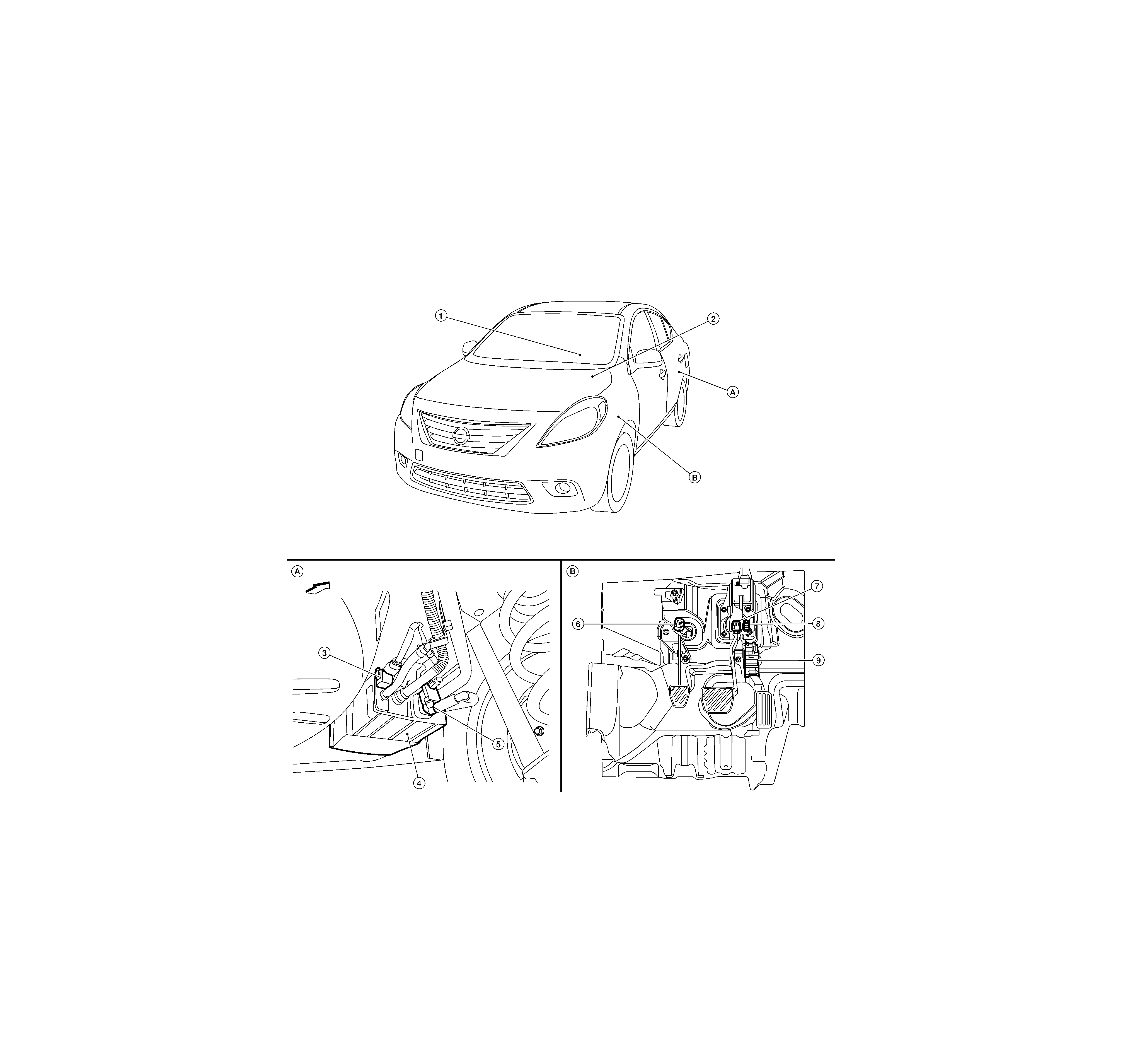

1. |
ASCD steering switch |
2. |
Fuel pump (with fuel level sensor unit and fuel pressure regulator) Refer to Exploded View . |
3. |
EVAP control system pressure sensor |
|
4. |
EVAP canister |
5. |
EVAP canister vent control valve |
6. |
Not applicable |
|
7. |
Stop lamp switch |
8. |
Brake pedal position switch |
9. |
Accelerator pedal position sensor |
|
A. |
Spare tire housing left side |
B. |
Periphery of pedals |
||
|
|
: Vehicle front |
