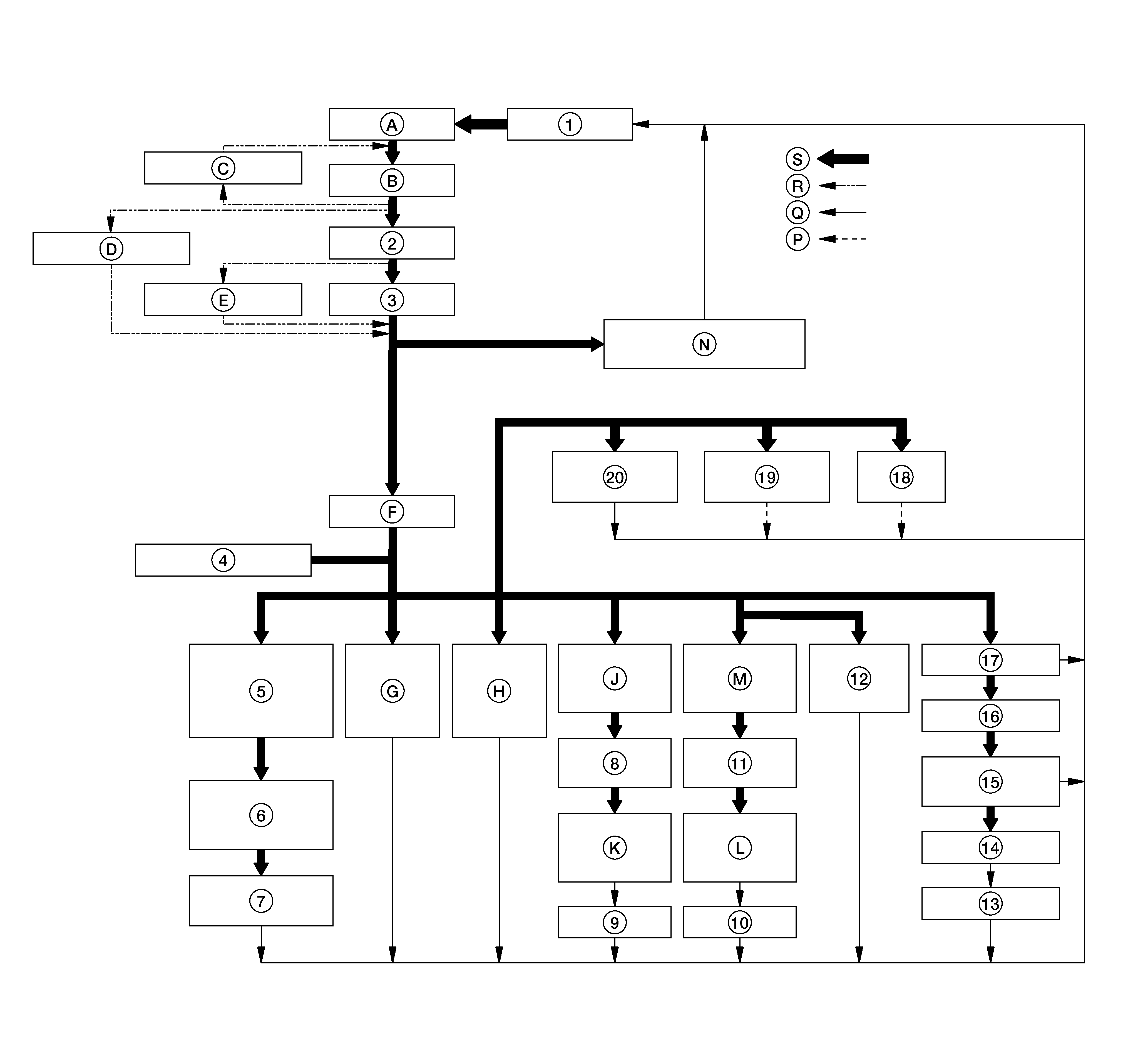

Engine Lubrication System Schematic
|
1. |
Oil pan |
2. |
Oil cooler |
3. |
Oil filter |
|
4. |
Engine oil pressure sensor |
5. |
Exhaust valve timing control solenoid valve oil filter |
6. |
Exhaust valve timing control solenoid valve |
|
7. |
Exhaust valve timing controller |
8. |
Camshaft (INT) |
9. |
Valve lifter (INT) |
|
10. |
Valve lifter (EXH) |
11. |
Camshaft (EXH) |
12. |
High pressure fuel pump |
|
13. |
Piston |
14. |
Connecting rod |
15. |
Connecting rod bearing |
|
16. |
Crankshaft |
17. |
Main bearing |
18. |
Piston oil jet |
|
19. |
Timing chain oil jet |
20. |
Timing chain tensioner |
A. |
Oil strainer |
|
B. |
Oil pump |
C. |
Regulator valve |
D. |
Relief valve |
|
E. |
Relief valve |
F. |
Main gallery |
G. |
Camshaft journal [INT (No. 1)] |
|
H. |
Camshaft journal [EXH (No. 1)] |
J. |
Camshaft journal [INT (No. 5)] |
K. |
Camshaft journal (INT) |
|
L. |
Camshaft journal (EXH) |
M. |
Camshaft journal [EXH (No. 6)] |
N. |
Balancer unit [Built in oil pan (upper)] |
|
P. |
Oil injection |
Q. |
To oil pan. Refer to Exploded View . |
R. |
By-pass passage |
|
S. |
Oil passage |
||||
