System Description

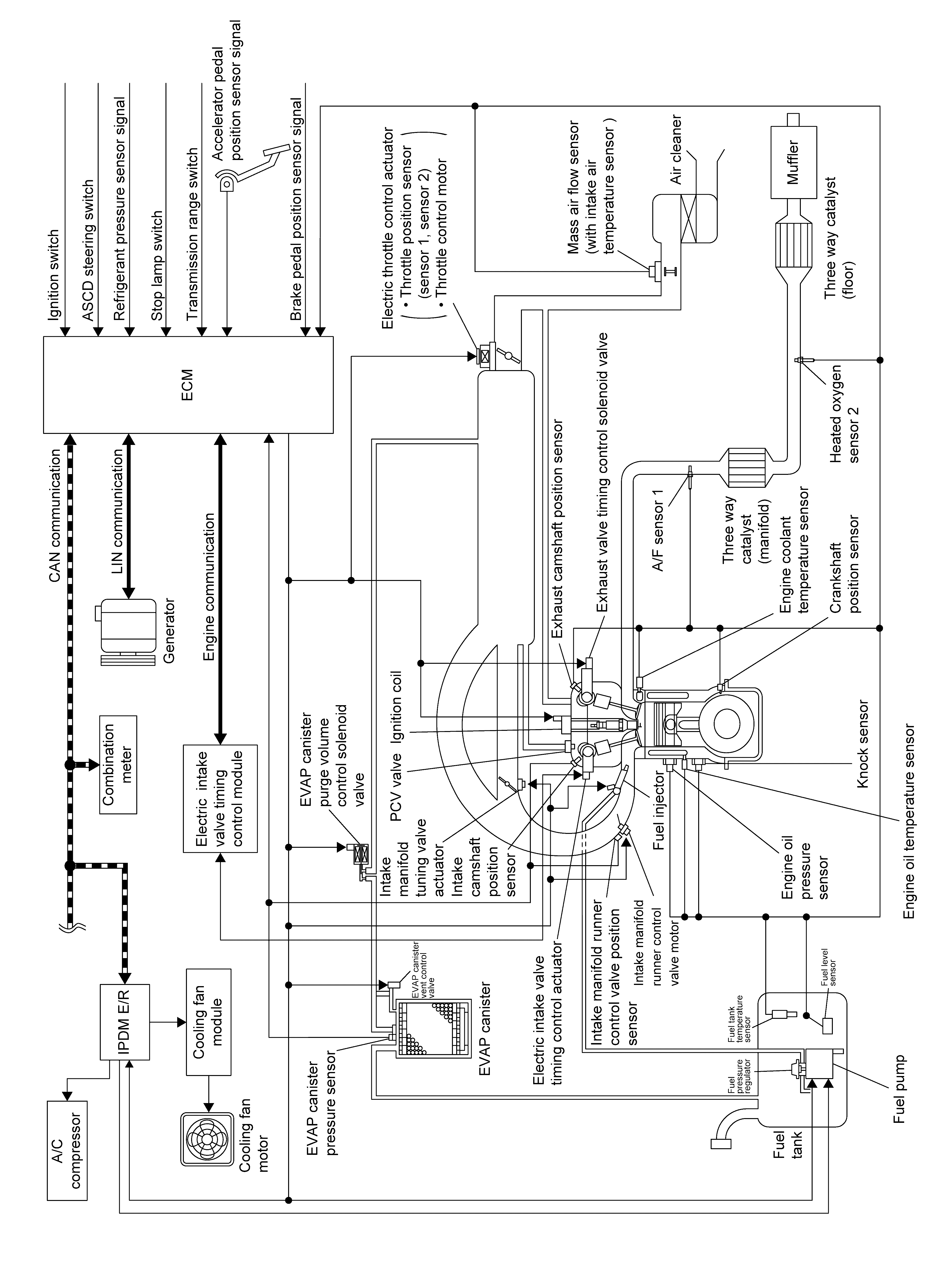

SYSTEM DIAGRAM
SYSTEM DESCRIPTION
- The adopted system enables comprehensive engine control. ECM (engine control module) performs various controls such as fuel injection control, ignition timing control, idling engine speed control, EVAP purge control and etc., and this system communicates with control unit such as CVT, ABS, etc. via CAN communication line.
- The adopted diagnostic system corresponding to OBD (on board diagnostic) system enables various function check and easily malfunction diagnosis in the engine control system.
| Function | Reference |
|---|---|
| Multiport fuel injection system | System Description |
| Electric ignition system | System Description |
| Intake valve timing control | System Description |
| Exhaust valve timing control | System Description |
| Intake manifold runner control | System Description |
| Intake manifold tuning valve system | System Description |
| Engine protection control at low engine oil pressure | System Description |
| Air conditioning cut control | System Description |
| Cooling fan control | System Description |
| CAN communication | System Description |
| Evaporative emission system | System Description |
| Automatic speed control device (ASCD) | System Description |
| Fuel filler cap warning system | System Description |
