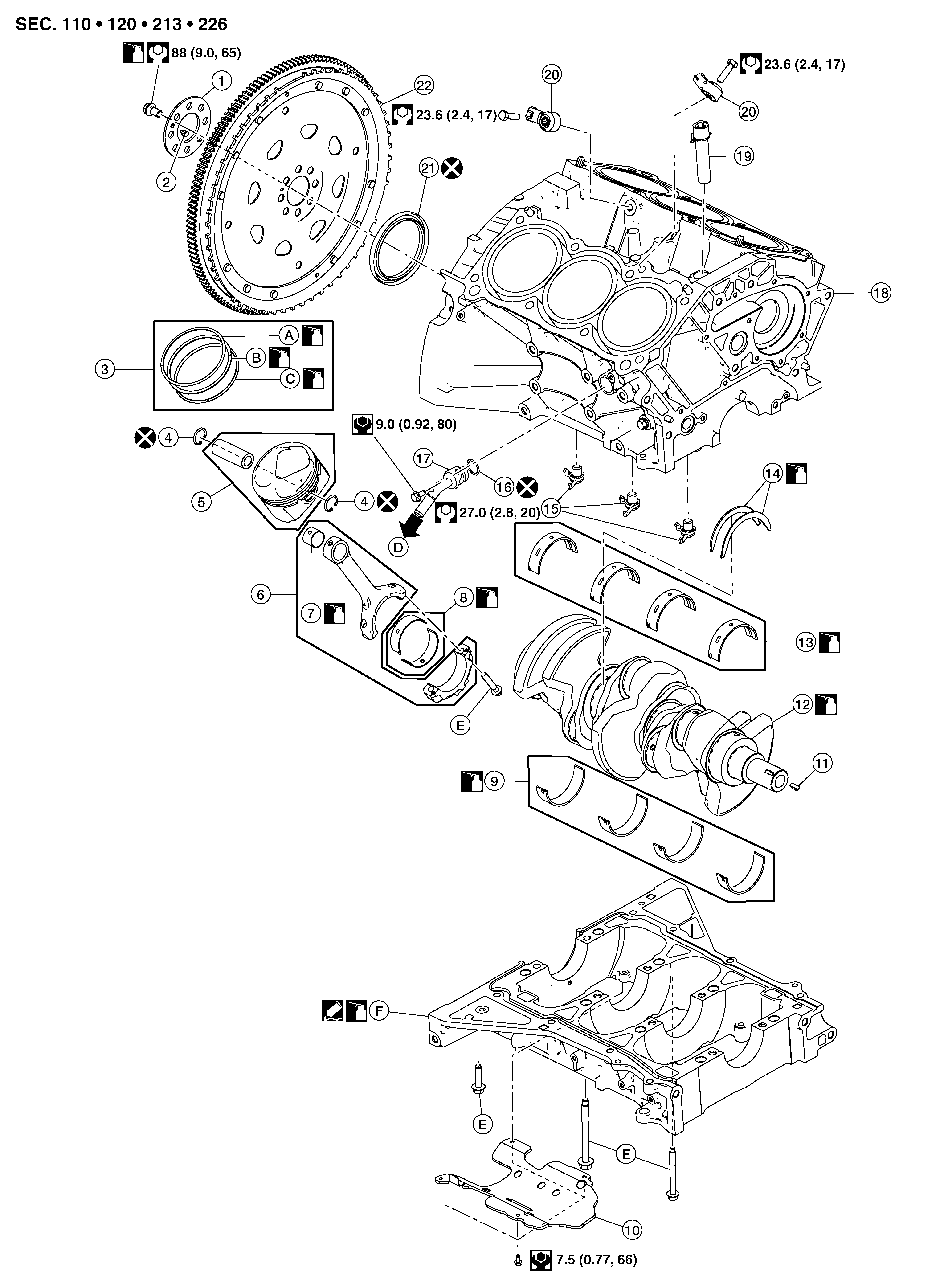

Exploded View
| 1. | Reinforcement plate | 2. | Dowel | 3. | Piston rings |
| 4. | Circlip | 5. | Piston | 6. | Connecting rod |
| 7. | Connecting rod bushing | 8. | Connecting rod bearing | 9. | Main bearing (lower) |
| 10. | Baffle plate | 11. | Crankshaft key | 12. | Crankshaft |
| 13. | Main bearing (upper) | 14. | Thrust bearing | 15. | Oil jet |
| 16. | O-ring | 17. | Water connector | 18. | Cylinder block |
| 19. | Coolant heater (for Canada models only) | 20. | Knock sensor | 21. | Rear oil seal |
| 22. | Drive plate | A. | Top ring | B. | Second ring |
| C. | Oil ring | D. | To water hose. Refer to Exploded View . | F. | Lower cylinder block |
