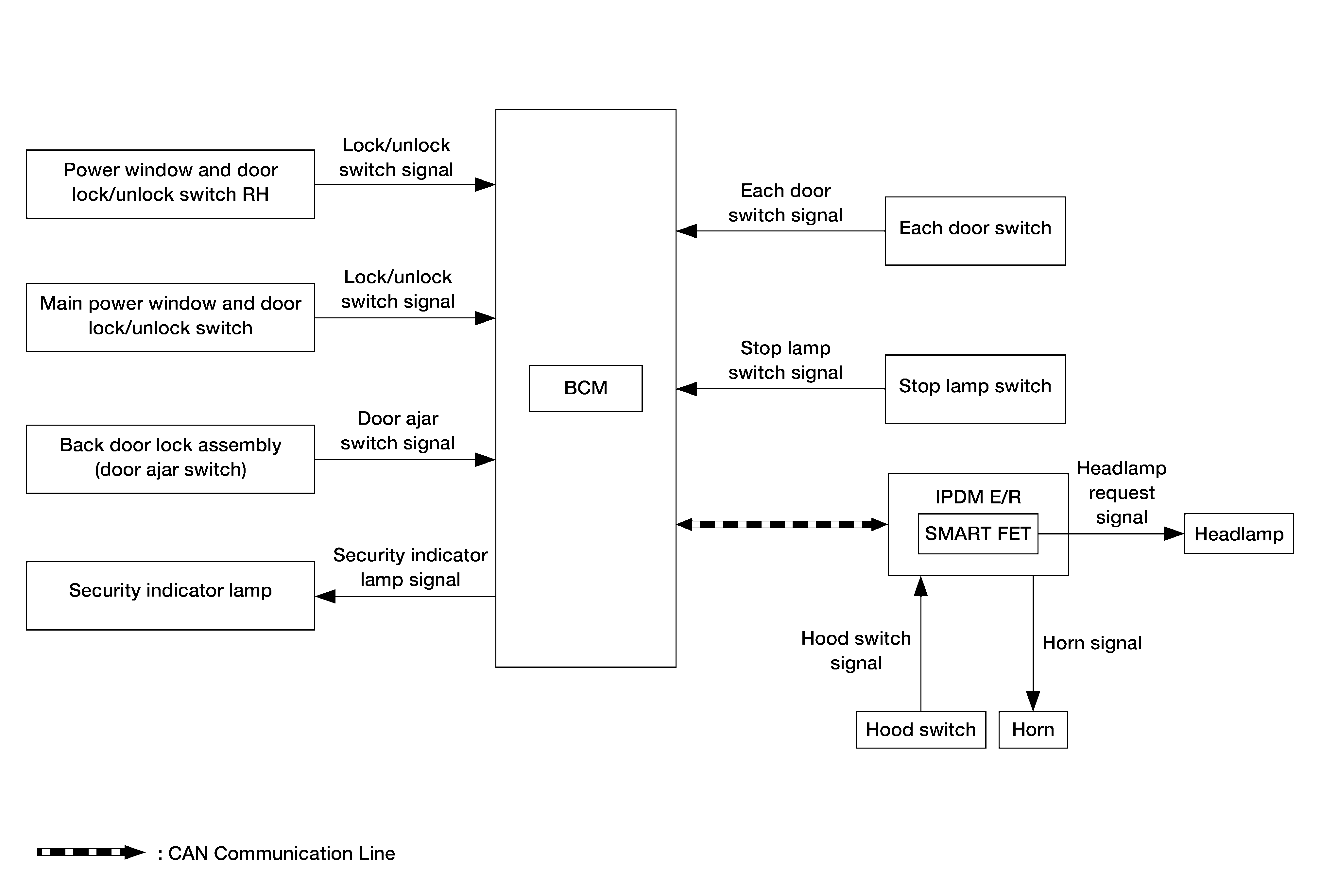

System Diagram
BCM INPUT SIGNAL (CAN COMMUNICATION)
| Signal name | Input | Output | Description |
|---|---|---|---|
| Lock/unlock switch signal | BCM | IPDM E/R (CAN) | Inputs the lock/unlock switch signal via CAN communication |
| Each door switch signal | BCM | IPDM E/R (CAN) | Inputs the door switch via CAN communication |
| Hood switch signal | IPDM E/R | BCM (CAN) | Inputs the hood switch signal via CAN communication |
| Stop lamp switch signal | BCM | IPDM E/R (CAN) | Inputs stop lamp switch signal via CAN communication |
| Ajar switch signal | BCM | IPDM E/R (CAN) | Inputs ajar switch signal via CAN communication |
