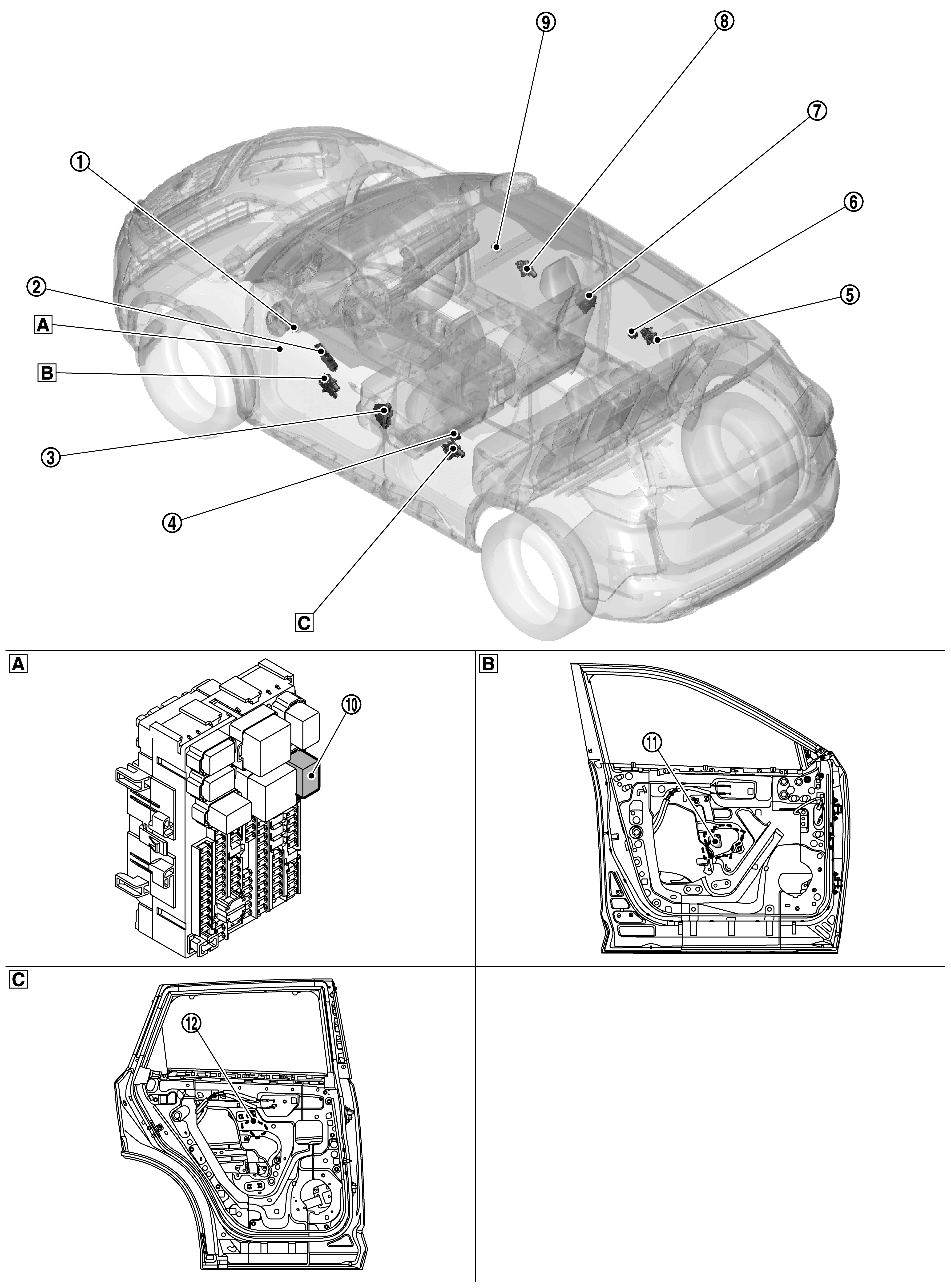

| 1. |
BCM (Body Control Module) |
- Supplies power to the window switches.
- Controls retained power.
Refer to Component Location
for detailed component location. |
| 2. |
Power window main switch |
Refer to Power Window Main Switch . |
| 3. |
Front door lock assembly LH (door switch) |
Refer to Component Location
for detailed component location. |
| 4. |
Rear power window switch LH |
Refer to Rear Power Window Switch . |
| 5. |
Rear power window motor RH |
Refer to Rear Power Window Motor . |
| 6. |
Rear power window switch RH |
Refer to Rear Power Window Switch . |
| 7. |
Front door lock assembly RH (door switch) |
Refer to Component Location
for detailed component location. |
| 8. |
Front power window motor (passenger side) |
Refer to Front Power Window Motor (Passenger Side) . |
| 9. |
Front power window switch (passenger side) |
Refer to Front Power Window Switch (Passenger side) . |
| 10. |
Power window relay |
Operates the power window system with the control signal from the BCM. Refer to Power Window Relay . |
| 11. |
Front power window motor (driver side) |
Refer to Front Power Window Motor (Driver Side) . |
| 12. |
Rear power window motor LH |
Refer to Rear Power Window Motor . |
