Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

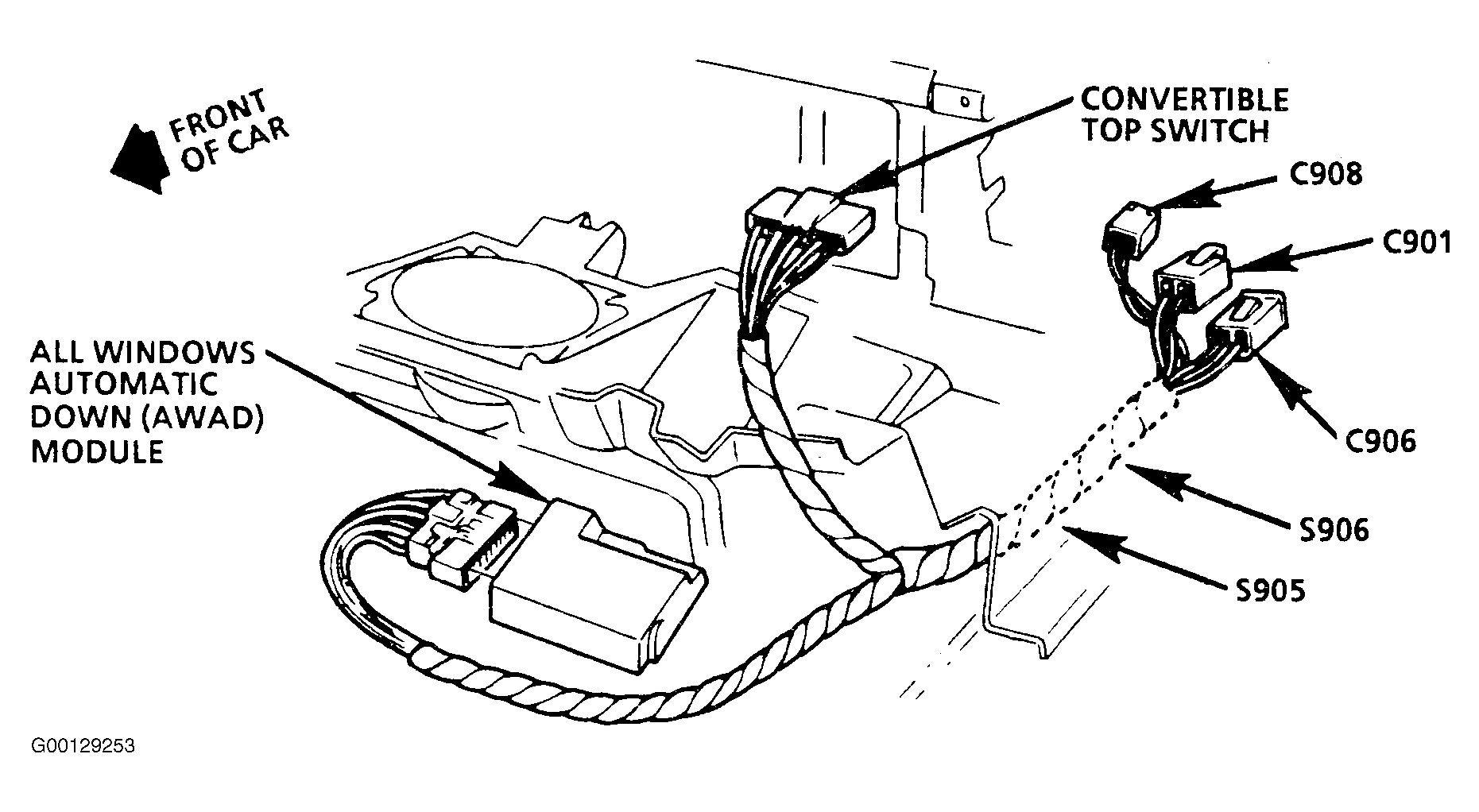

| All Windows Automatic Down (AWAD) Module | Behind Left Side Of Instrument Panel. See Fig 1 |

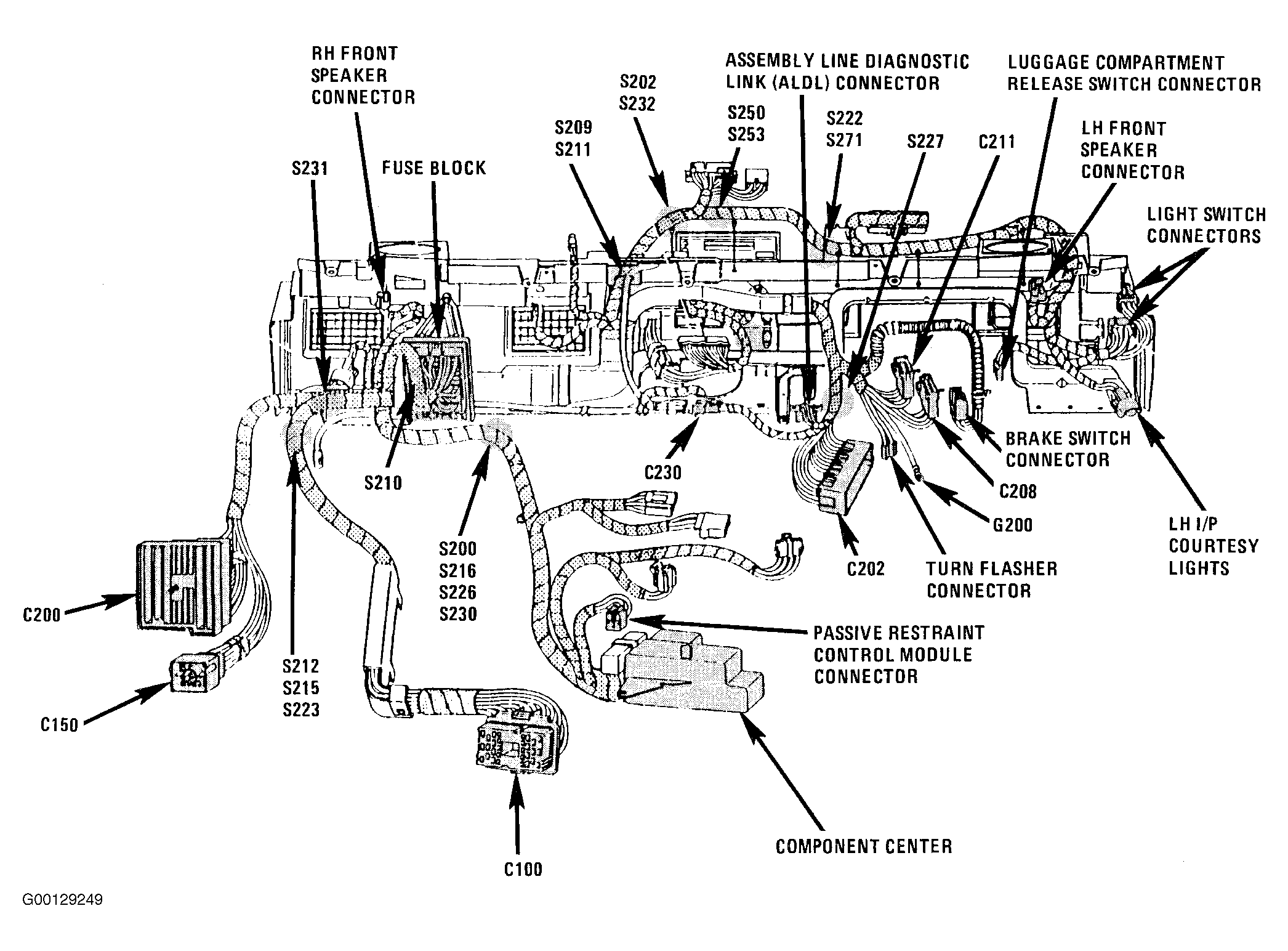

| Component Center | Behind Right Side Of Instrument Panel. See Fig 2 |

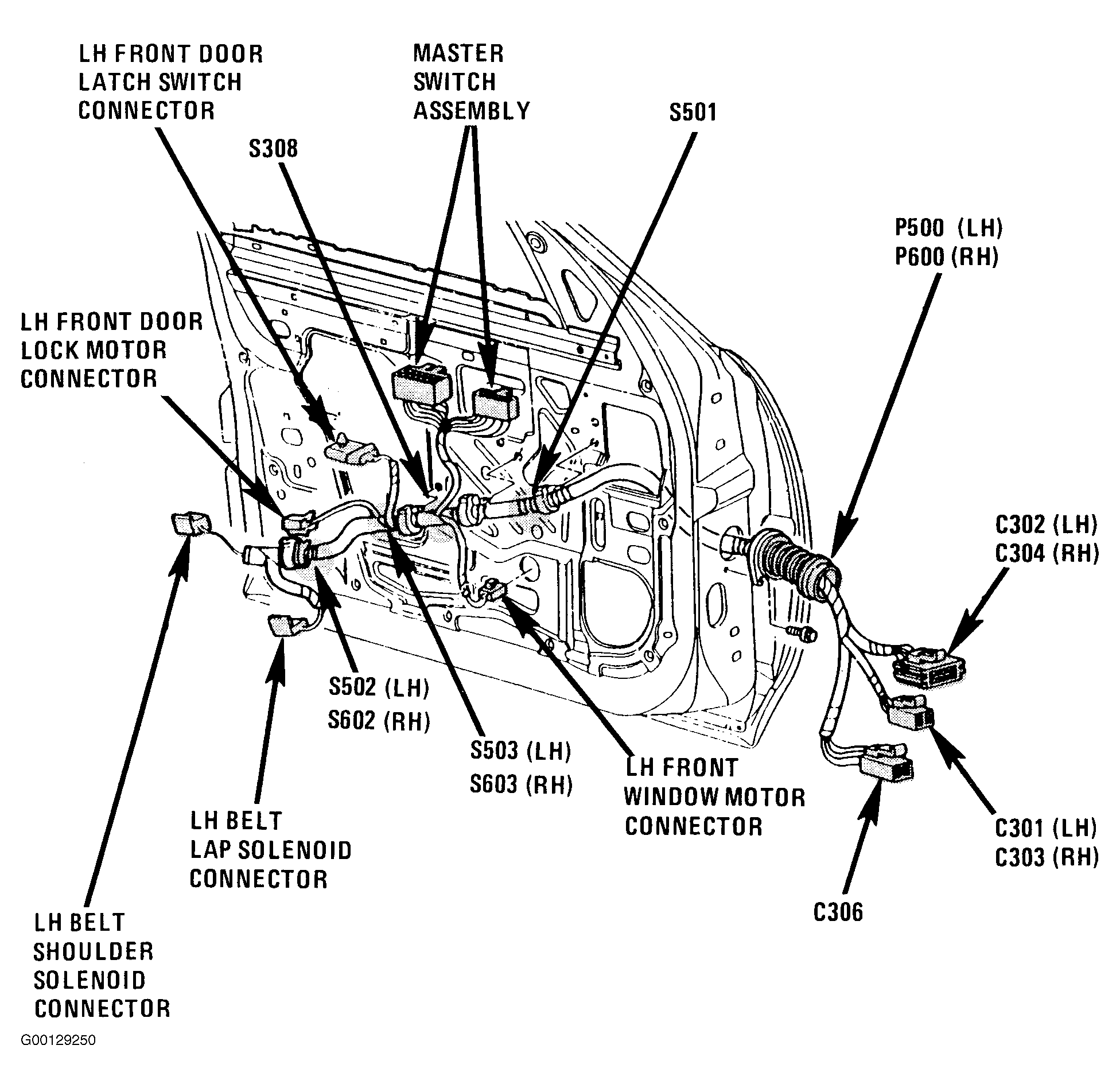

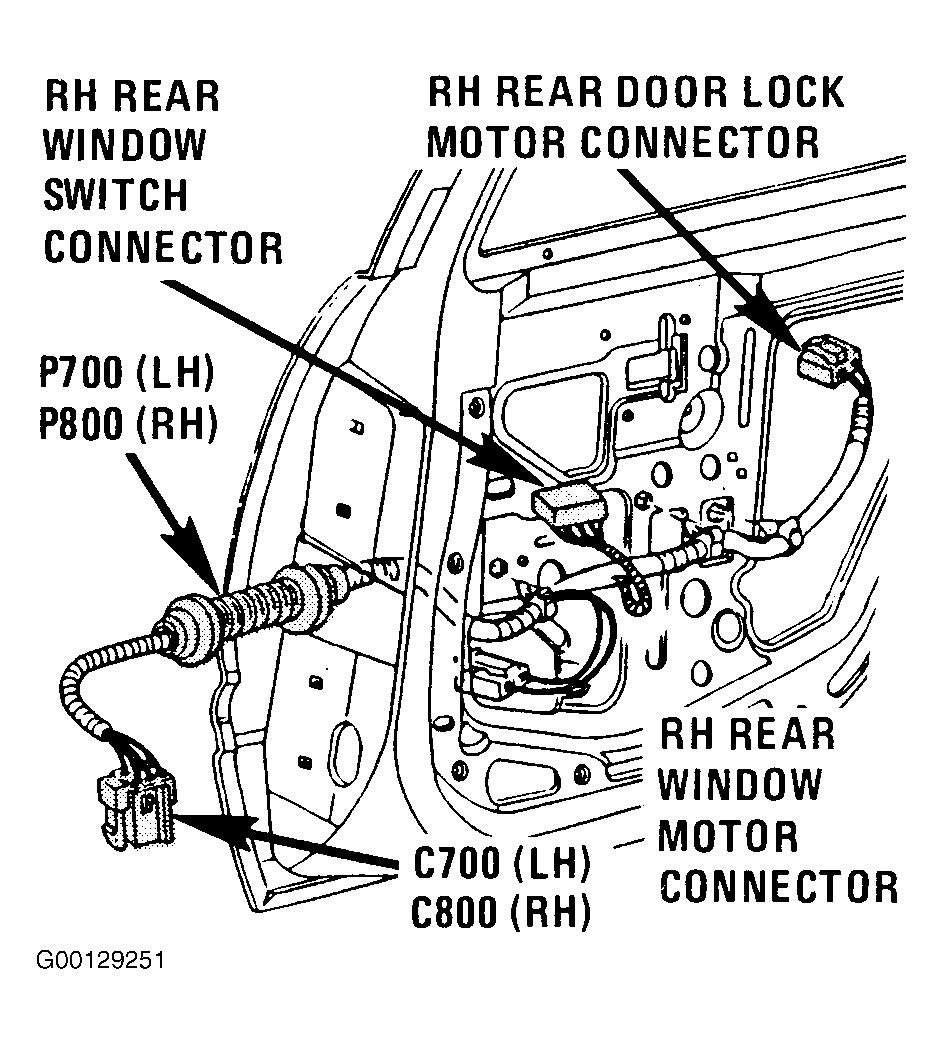

| Left Front Door Lock Motor | In Rear Of Door. See Fig 5 |
| Left Master Switch Assembly | In Center Of Left Front Door Panel. See Fig 5 |
| Left Rear Door Lock Motor | In Rear Of Door. See Fig 6 |
| Left Rear Window Switch | Middle Of Left Rear Door Panel |
| Right Front Door Lock Motor | In Rear Of Door. See Fig 5 |
| Right Rear Door Lock Motor | In Rear Of Door. See Fig 6 |
| Right Rear Window Switch | Middle Of Right Rear Door Panel. See Fig 6 |
| Right Switch Assembly | In Center Of Right Front Door Panel |
| C200 (106 Cavities) | Behind Right Side Of Instrument Panel, Near Shroud. See Fig 2 |
| C301 (6 Cavities) | Below Instrument Panel, At Left Shroud. See Fig 7 |
| C303 (6 Cavities) | Below Instrument Panel, At Right Shroud. See Fig 7 |

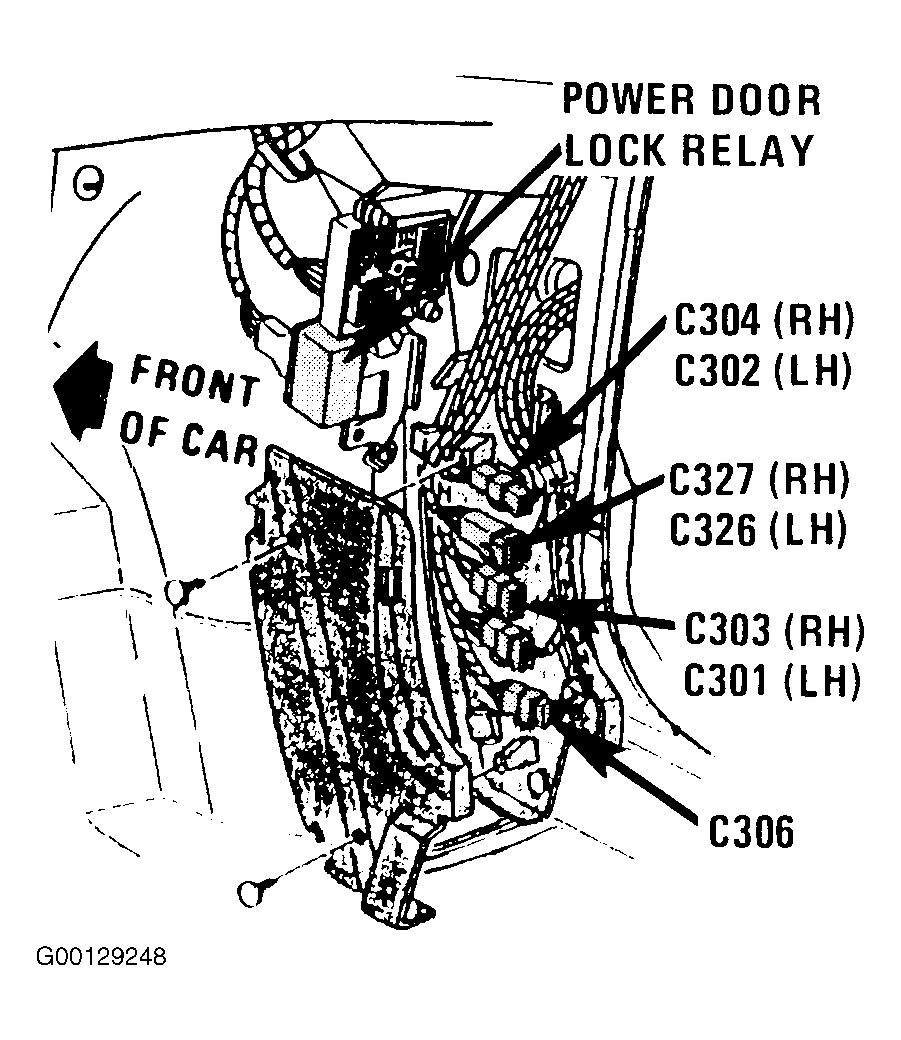

| C306 (6 Cavities) | Below Instrument Panel, At Left Shroud. See Fig 5 |
| C393 (8 Cavities) | Left Front Door Harness To Crosscar Harness, At Base Of Left A-Pillar. |
| C700 (6 Cavities) | In Left B-Pillar. See Fig 6 |
| C800 (6 Cavities) | In Right B-Pillar. See Fig 6 |
| C901 (8 Cavities) | Left Front Door Harness To Instrument Panel Jumper Harness, At Base Of Left A-Pillar. See Fig 1 |
| C906 (8 Cavities) | Left Front Door Harness To Instrument Panel Jumper Harness, At Base Of Left A-Pillar. See Fig 1 |
| C907 (5 Cavities) | Left Front Door Harness To Crosscar Harness, At Base Of Left A-Pillar |

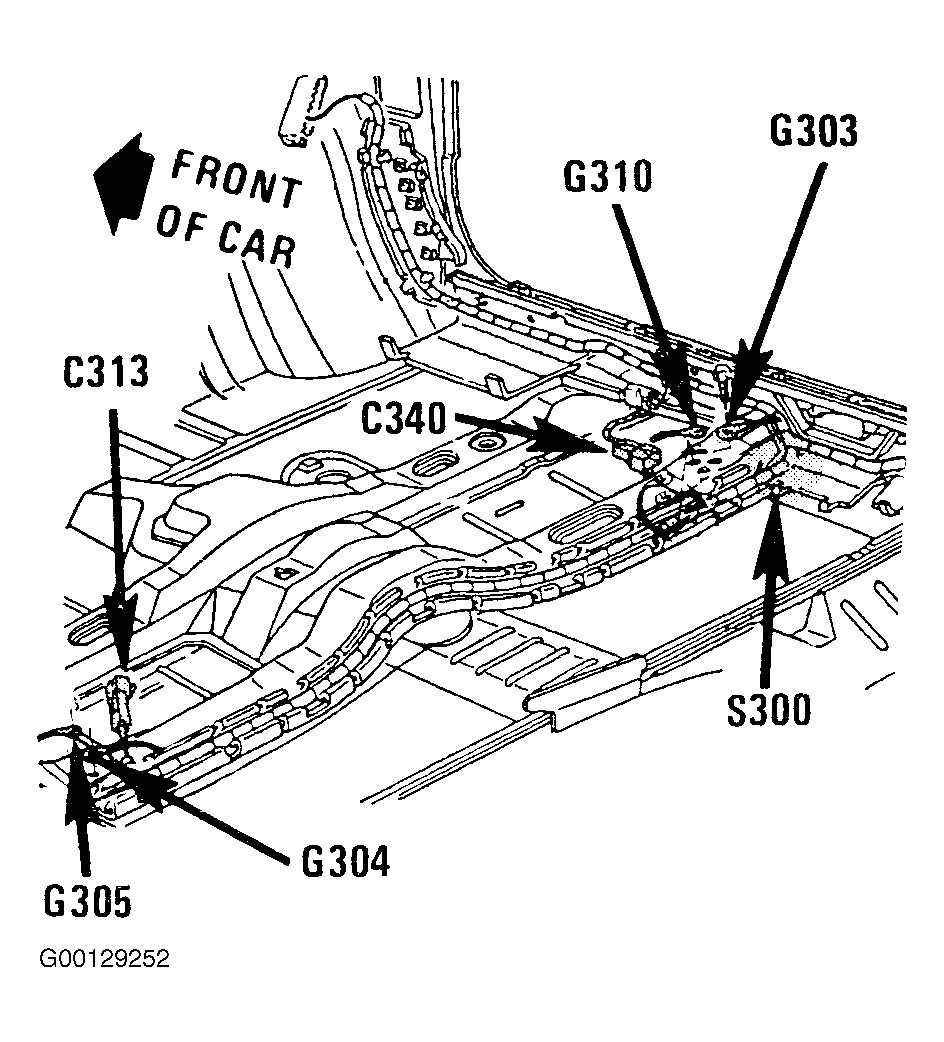

| G305 | Under Left Front Seat. See Fig 3 |
| P500 | In Left Front Door Jamb. See Fig 5 |
| 6500 | In Right Front Door Jamb. See Fig 5 |
| P700 | In Right Rear Door Jamb. See Fig 6 |
| P800 | In Left Rear Door Jamb. See Fig 6 |

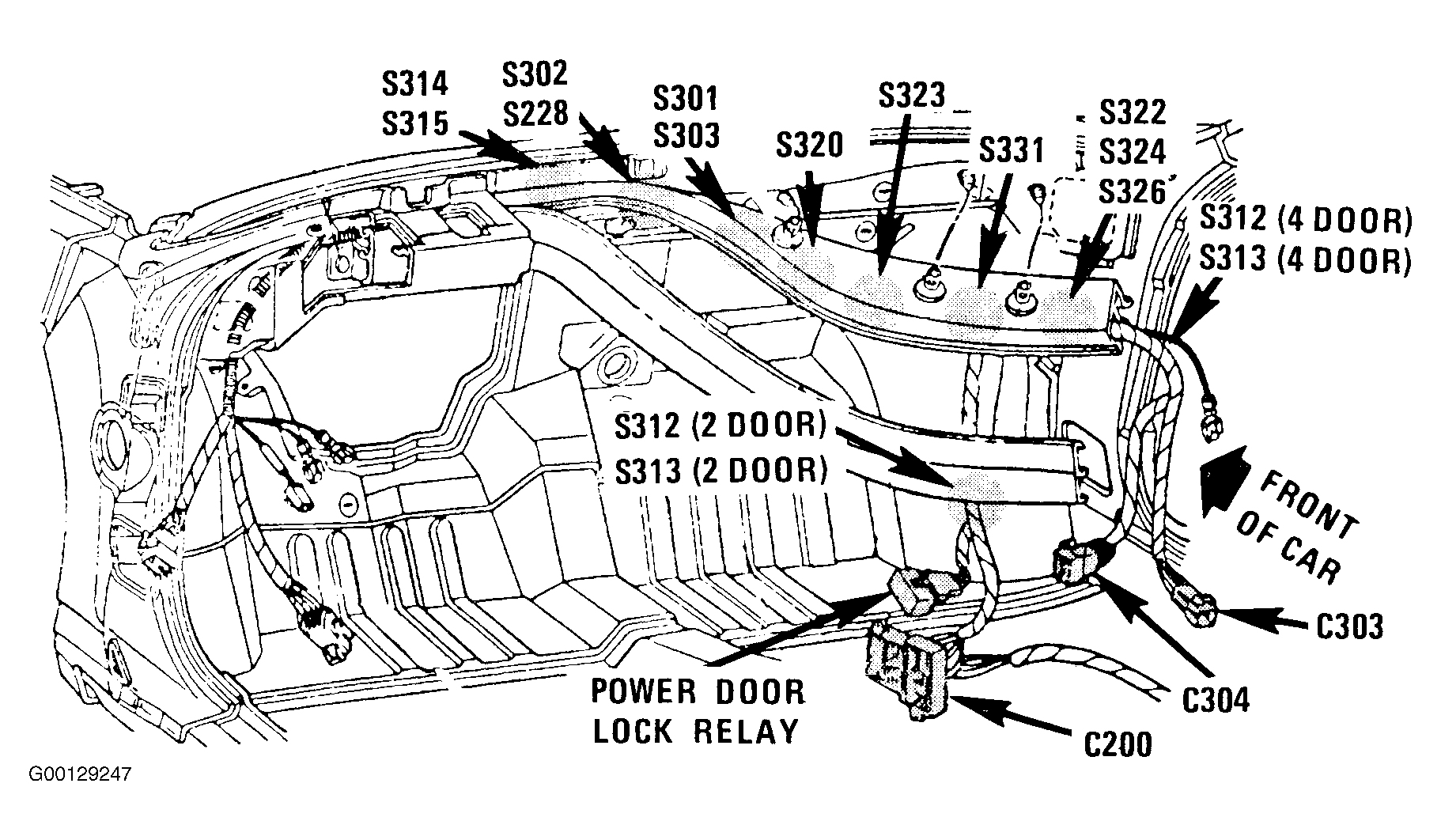

| S228 | Crosscar Harness. See Fig 4 |
| S231 | Instrument Panel Harness. See Fig 2 |
| S303 | Crosscar Harness. See Fig 4 |
| S308 | Left Front Door Harness. See Fig 5 |
| S501 | Left Front Door Harness. See Fig 5 |
| S901 | Left Front Door Harness |
| S903 | Left Front Door Harness |
| S904 | Left Front Door Harness |
| S905 | Instrument Panel Jumper Harness Behind Left Side Of Instrument Panel. See Fig 1 |
| S906 | Instrument Panel Jumper Harness Behind Left Side Of Instrument Panel. See Fig 1 |
| S907 | Rear Crossbody Harness |
