Connector Identification
CAUTION:
When battery is disconnected, vehicle computer and energy systems may lose memory data. Driveability problems may exist until computer systems have completed a relearn cycle. See COMPUTER RELEARN PROCEDURES article in GENERAL INFORMATION before disconnecting battery.
CONNECTOR IDENTIFICATION DIRECTORY
| Connector | See |
|---|---|
| Automatic Idle Speed Motor | Fig 2 |
| Coolant Temperature Sensor | Fig 3 |
| Distance Sensor | Fig 4 |
| Distributor Harness | Fig 5 |
| EGR Solenoid | Fig 6 |
| Fuel Injector | Fig 7 |
| Fuel Injector Harness | Fig 8 |
| Fuel Pump Harness | Fig 9 |
| Ignition Coil | Fig 10 |
| Lock-Up Solenoid | Fig 11 |
| MAP Sensor | Fig 12 |
| Oxygen (O2) Sensor | Fig 13 |
| Purge Solenoid | Fig 6 |

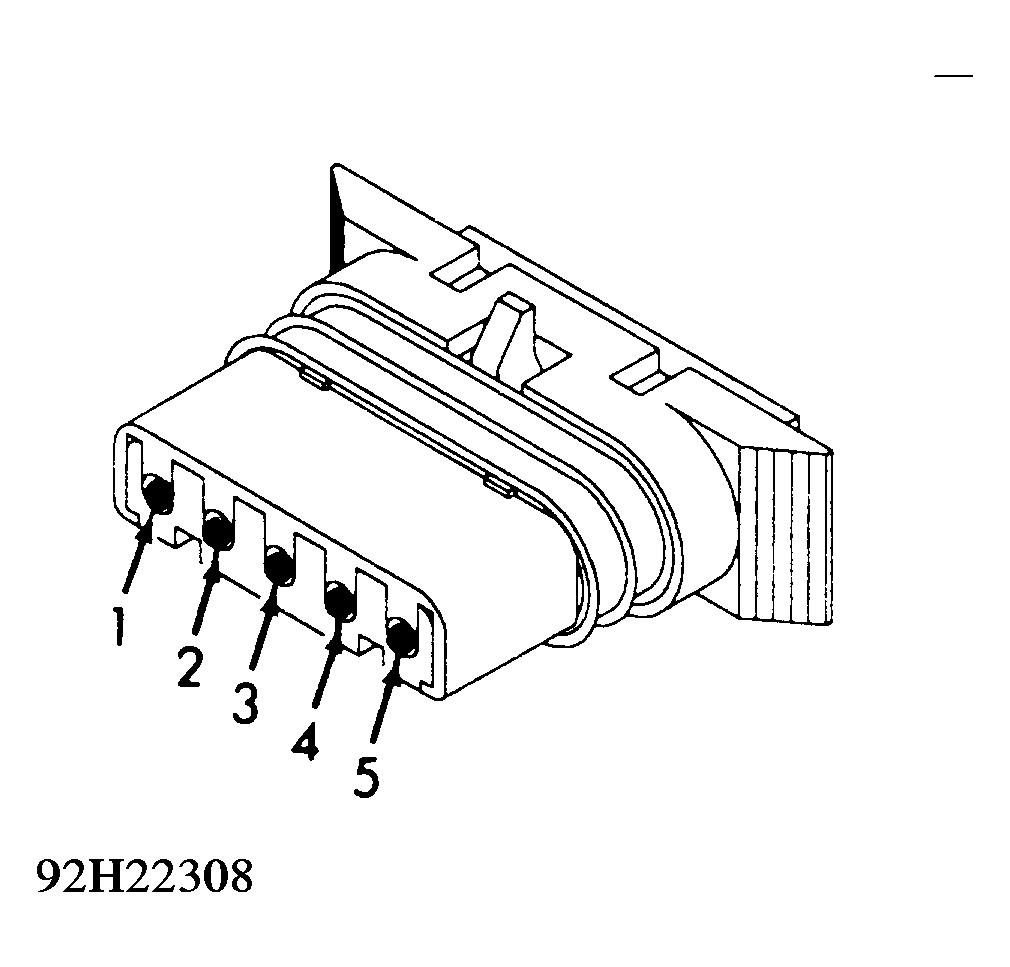

| Relays | Fig 1 |
| SBEC | Fig 14 |
| Throttle Position Sensor | Fig 15 |
