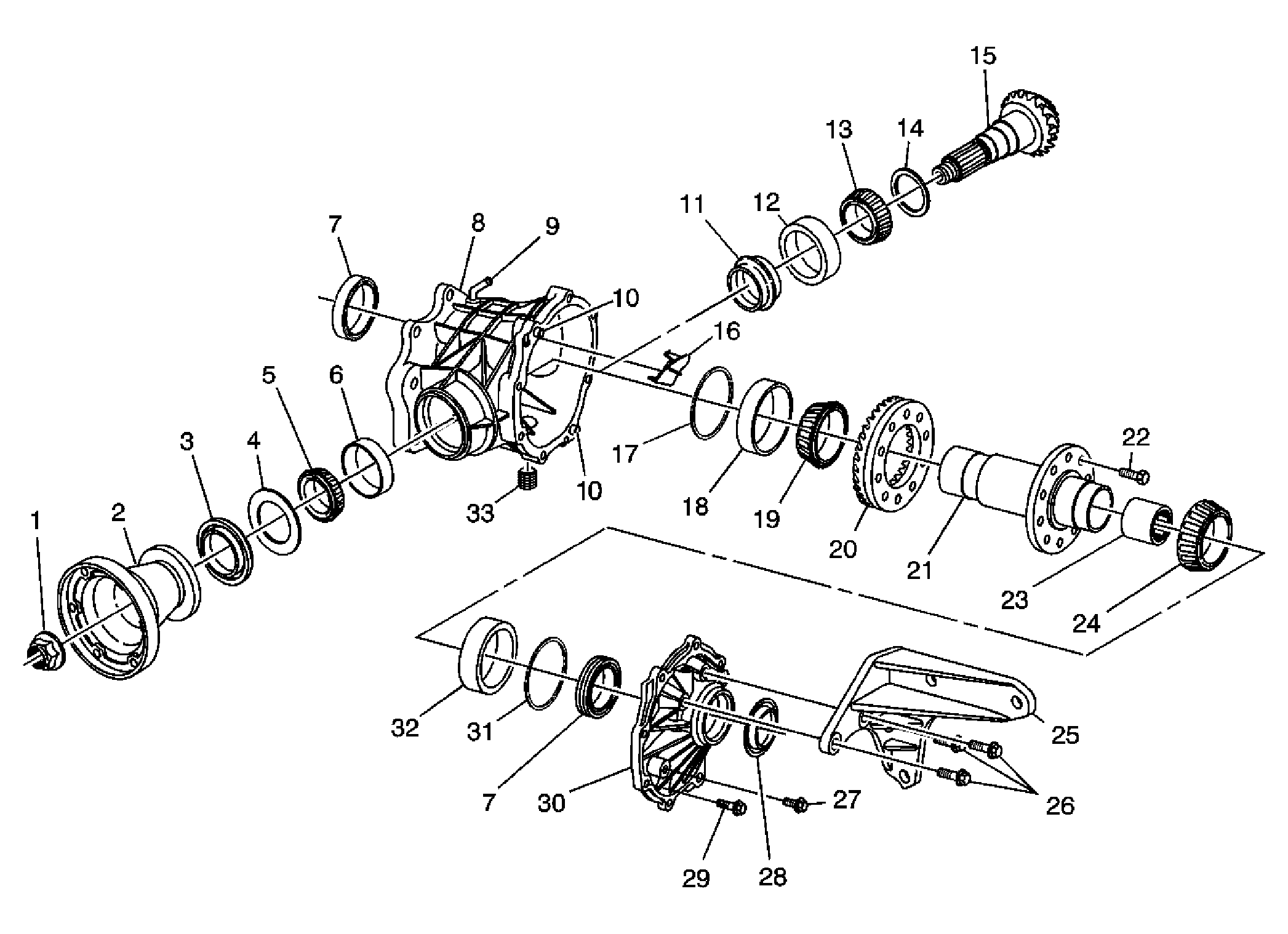

Transfer Case Disassembled View
| Callout | Component Name |
|---|---|
| 1 | Nut |
| 2 | Flange |
| 3 | Oil Seal |
| 4 | Slinger Washer |
| 5 | Bearing |
| 6 | Bearing Cup |
| 7 | Axle Shaft Oil Seal - Left Side |
| 7 | Axle Shaft Oil Seal - Right Side |
| 8 | Housing |
| 9 | Vent |
| 10 | Hollow Dowel |
| 10 | Hollow Dowel |
| 11 | Collapsible Spacer |
| 12 | Bearing Cup |
| 13 | Bearing |
| 14 | Shim |
| 15 | Pinion Shaft |
| 16 | Vent Baffel |
| 17 | Shim |
| 18 | Cup |
| 19 | Differential Bearing |
| 20 | Ring Gear |
| 21 | Differential Case |
| 22 | Bolt |
| 23 | Inner Bearing |
| 24 | Bearing |
| 25 | Bracket |
| 26 | Bolts |
| 27 | Fill Plug |
| 28 | Axle Shaft Oil Seal - Right Side |
| 29 | Bolt |
