Tiptronic control module connector

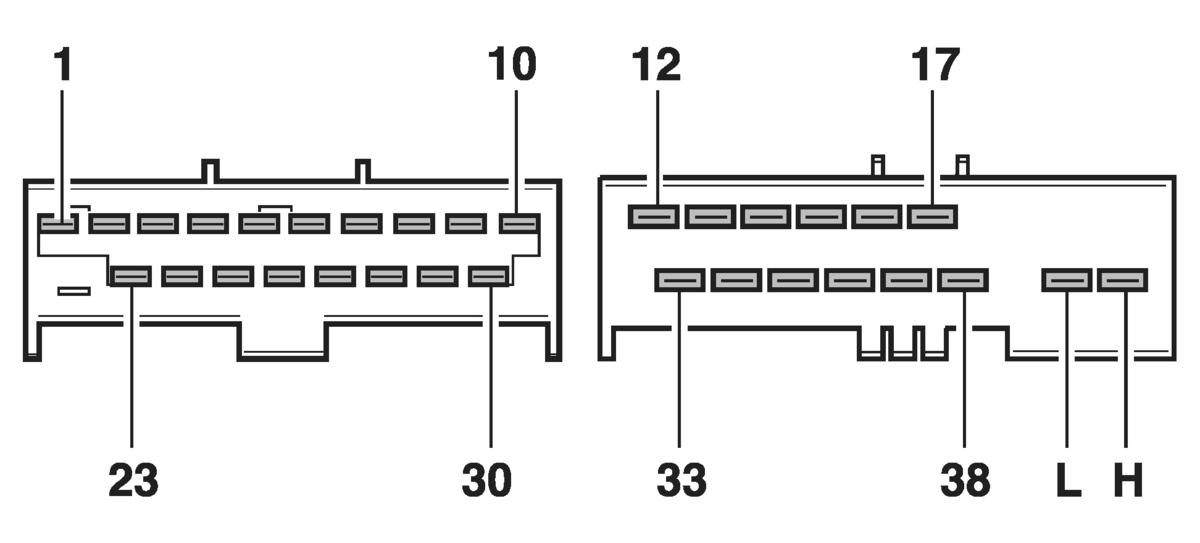

TIPTRONIC CONTROL MODULE CONNECTOR PIN DESIGNATION
| Pin | Designation | Pin | Designation |
|---|---|---|---|
| 1 | Diagnostic communication line (K-line) | 2 | Kickdown switch |
| 3 | Manual-program switch | 4 | Selector lever block solenoid |
| 5 | Not assigned | 6 | Not assigned |
| 7 | Start release P/N | 8 | Not assigned |
| 9 | Not assigned | 10 | Not assigned |
| 11 | Not assigned | 12 | Speed sensor n2 |
| 13 | Voltage supply for transmission sensors | 14 | Solenoid valve, 1-2 and 4-5 gearshifts |
| 15 | Solenoid valve, 3-4 gearshift | 16 | Solenoid valve, 2-3 gearshift |
| 17 | PWM solenoid valve, torque converter | 18 | Not assigned |
| 19 | Not assigned | 20 | Not assigned |
| 21 | Not assigned | 22 | Not assigned |
| 23 | Not assigned | 24 | Not assigned |
| 25 | Position switch W 0 | 26 | Position switch W 1 |
| 27 | Position switch W 2 | 28 | Position switch W 3 |
| 29 | Power supply for control module, terminal 15 | 30 | Control module ground connection |
| 31 | Not assigned | 32 | Not assigned |
| 33 | Ground connection for transmission sensors | 34 | ATF temperature sensor (input) |
| 35 | Speed sensor n3 | 36 | Control solenoid valve, modulation pressure |
| 37 | Control solenoid valve for shifting pressure | 38 | Voltage supply for valves |
| L | CAN bus low | H | CAN bus high |
