Accessory Fill Valve Replacement
Accessory Fill Valve Replacement

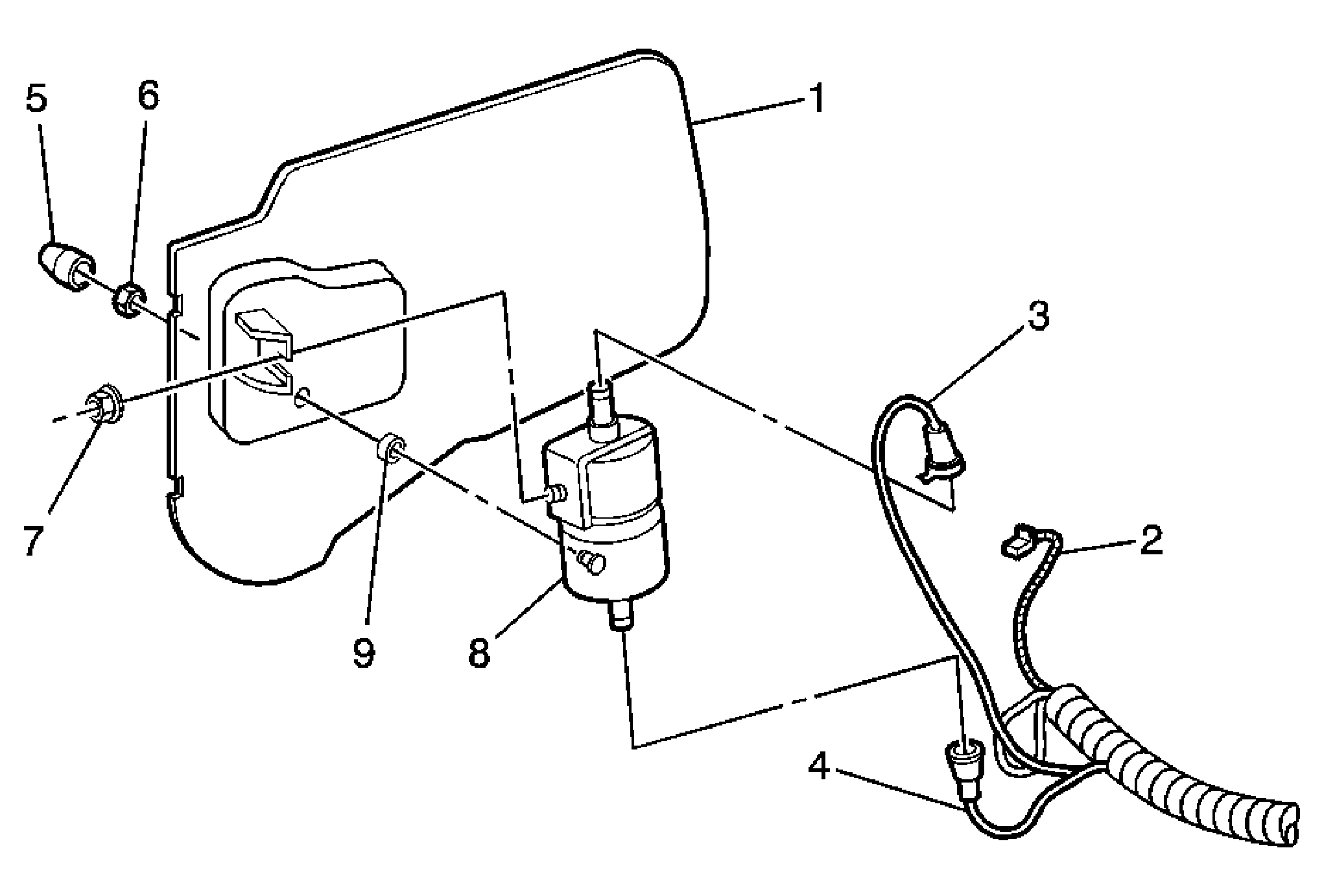

| Callout | Component Name |
|---|---|
|
NOTE:
Refer to Fastener Notice
in Cautions and Notices. Fastener Tightening Specifications:
Refer to Fastener Tightening Specifications . |
|
| 1 | Panel, lower rear left quarter trim. Refer to Trim Panel Replacement - Rear Quarter (Right) or Trim Panel Replacement - Rear Quarter (Left) . |
| 2 | Connector, solenoid auto level control. |
| 3 | Tube, rear suspension strut air. |
| 4 | Tube, auto level control air compressor. |
| 5 | Cap, auto level control solenoid inflator valve opening. |
| 6 | Nut, auto level control solenoid valve. |
| 7 | Washer, auto level control solenoid valve. |
| 8 | Nut, Auto level control solenoid valve. Tighten: 2.8 N.m 24.8 lb in) |
| 9 | Valve, auto level control solenoid |
