Timing Cover

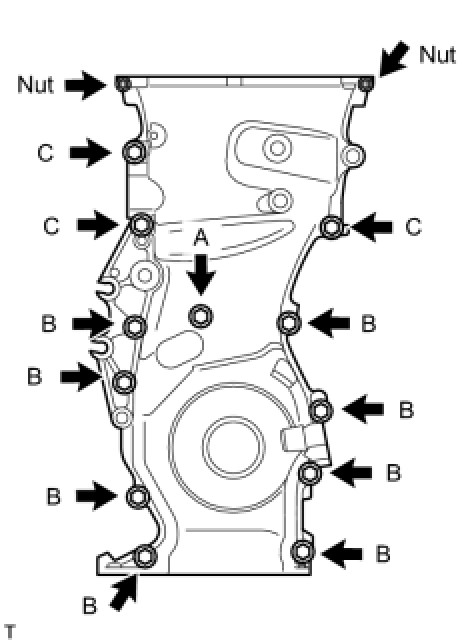

Install the timing chain cover with the 12 bolts and 2 nuts.
Bolt A - Torque: 9.0 Nm (92 kgf-cm, 80 in-lbf)
Bolt B - Torque: 25 Nm (255 kgf-cm, 18 ft-lbf)
Bolt C - Torque: 55 Nm (561 kgf-cm, 41 ft-lbf)
Nut - Torque: 11 Nm (112 kgf-cm, 8 ft-lbf)
