Service Data





SERVICE SPECIFICATIONS: U241E AUTOMATIC TRANSAXLE: SERVICE DATA

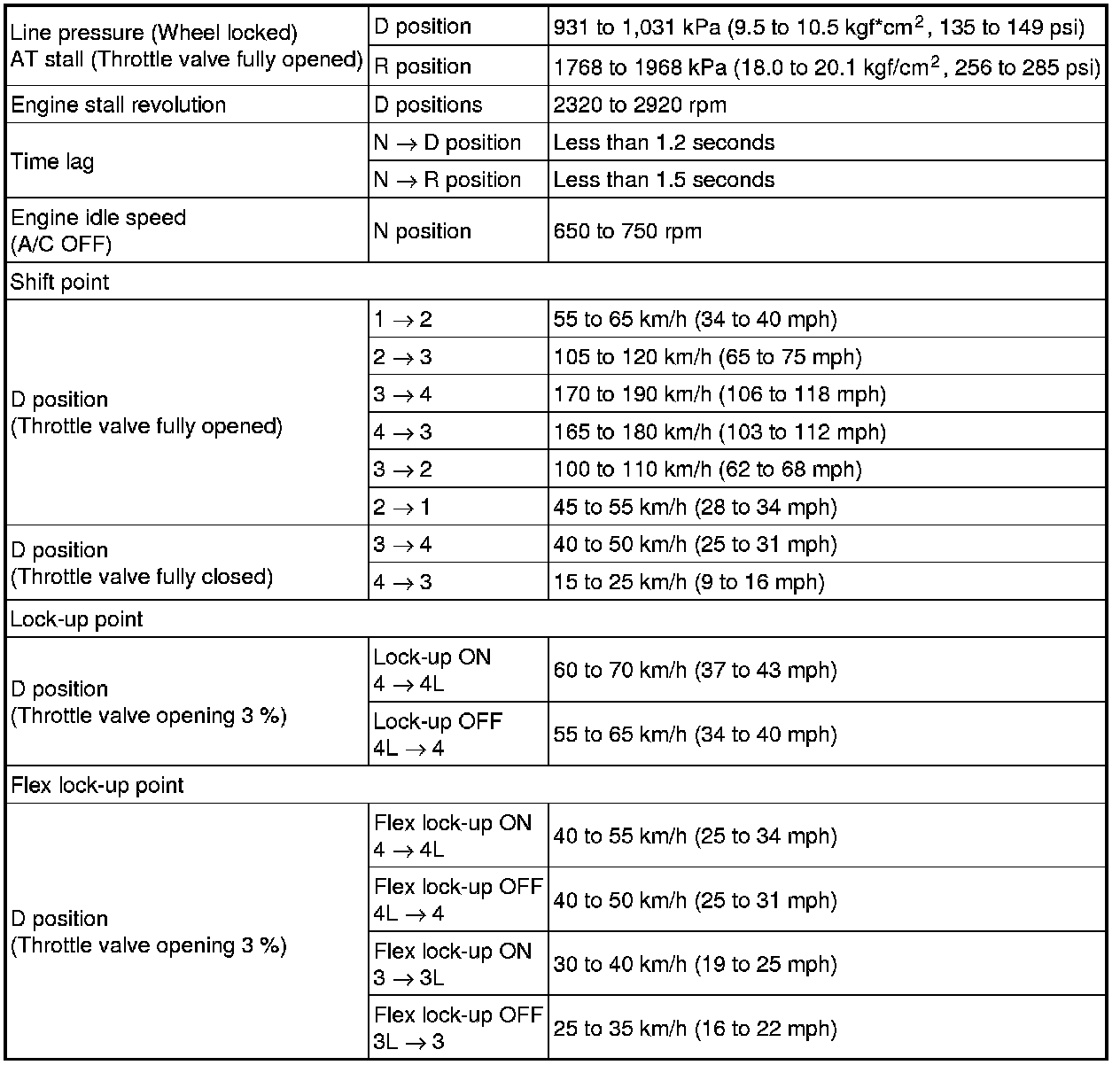

AUTOMATIC TRANSAXLE SYSTEM





DIFFERENTIAL OIL SEAL





TORQUE CONVERTER AND DRIVE PLATE

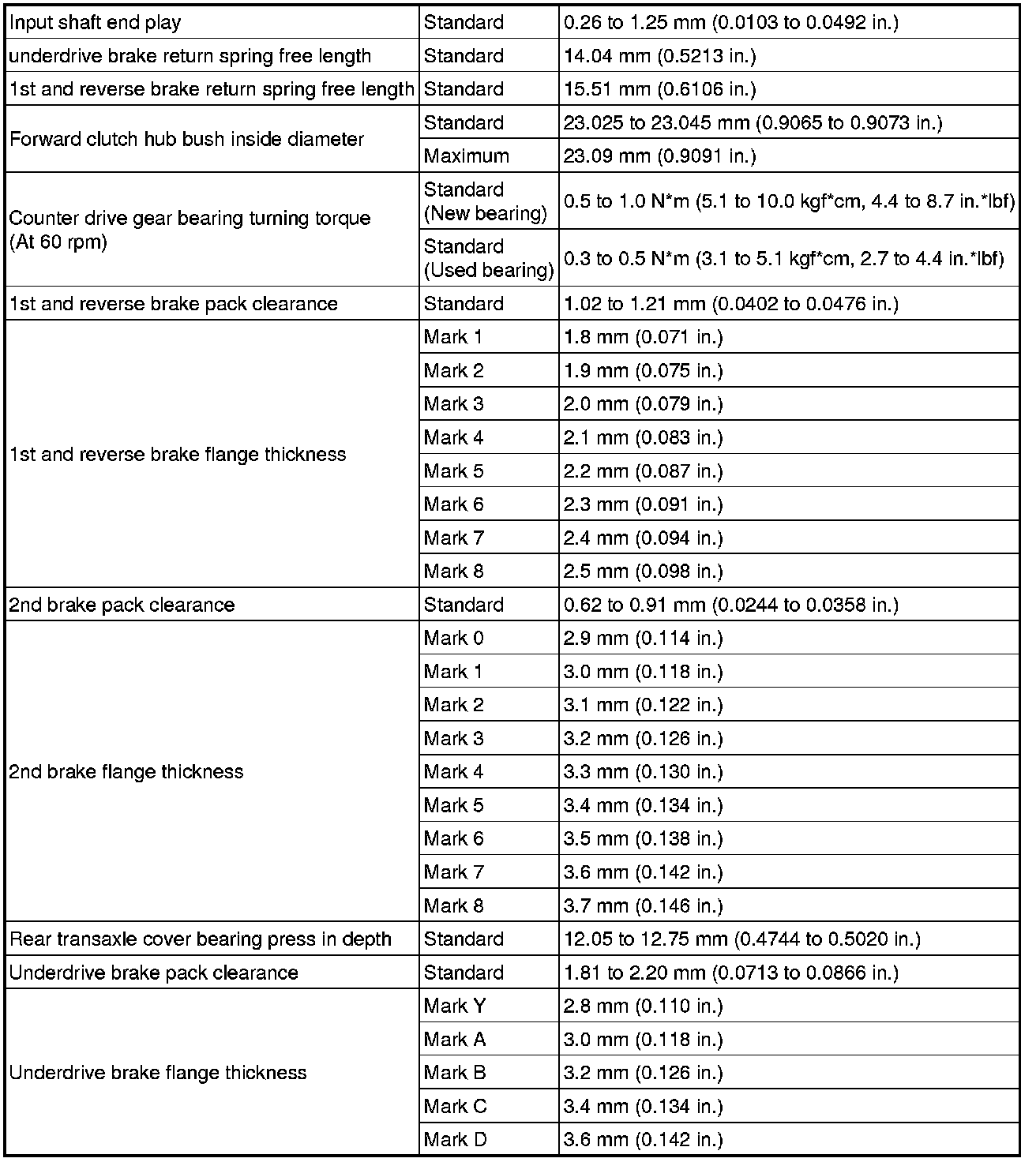

AUTOMATIC TRANSAXLE UNIT

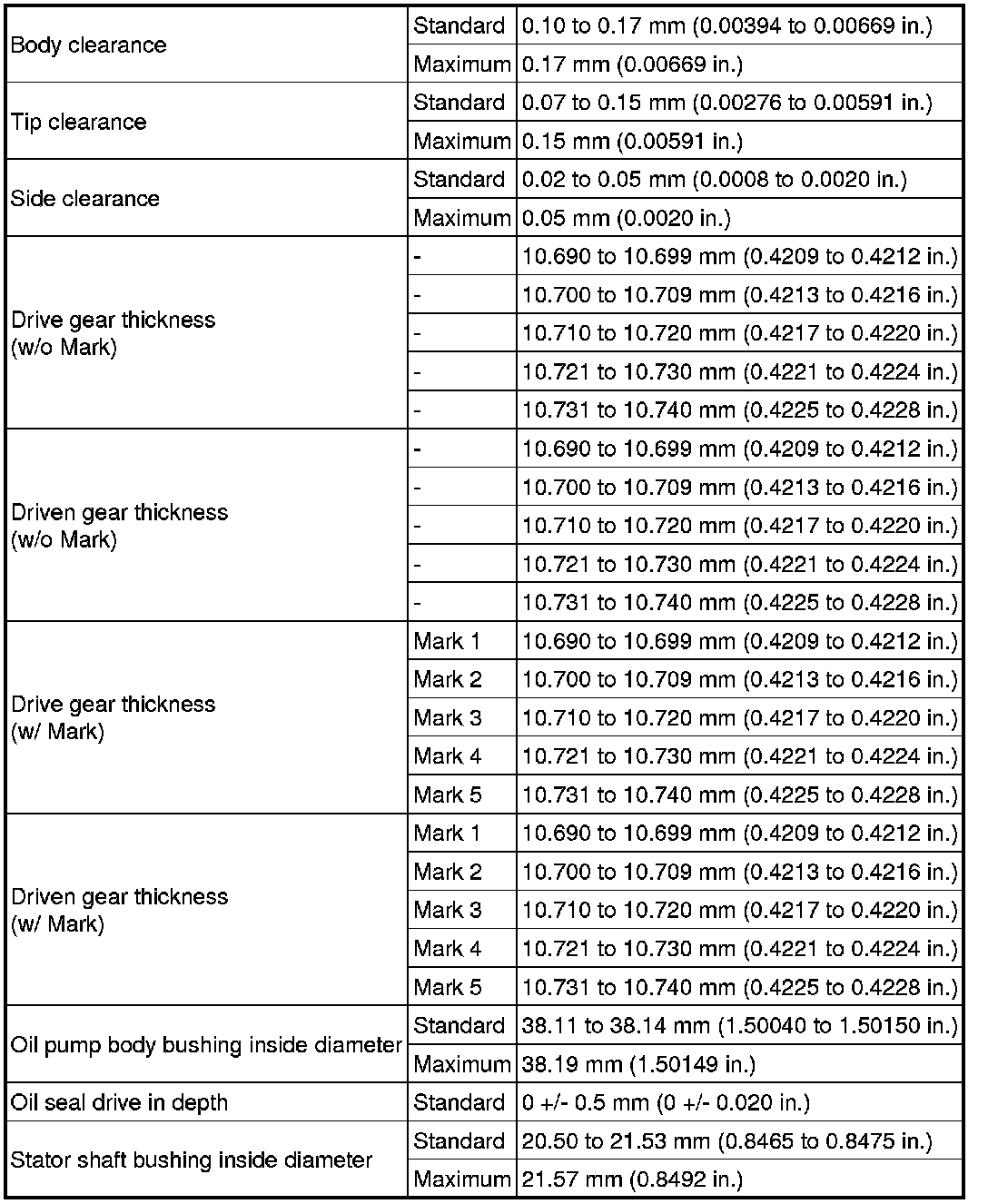

OIL PUMP





SECOND BRAKE PISTON





FORWARD CLUTCH





DIRECT CLUTCH





UNDERDRIVE PLANETARY GEAR





UNDERDRIVE CLUTCH

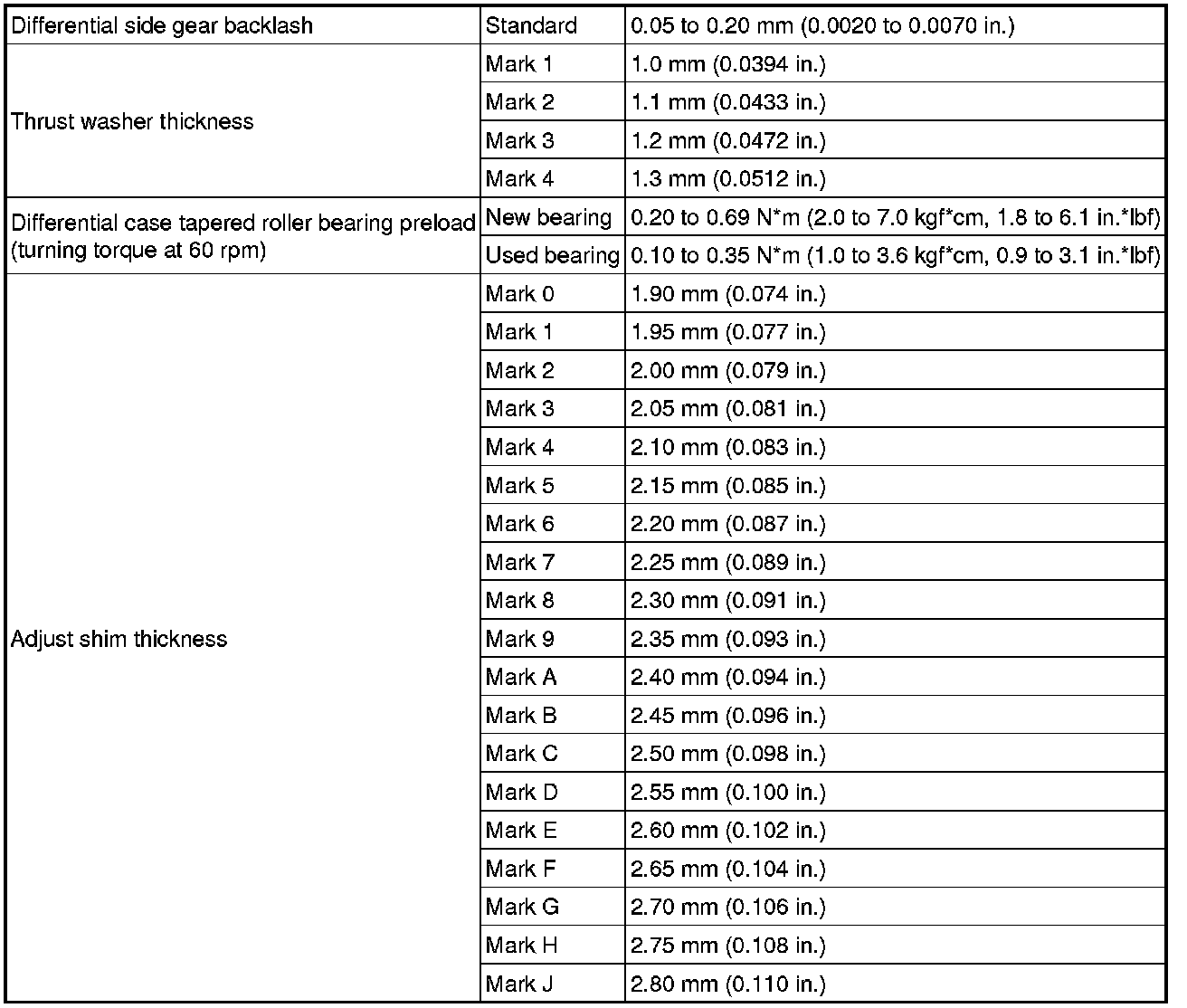

DIFFERENTIAL
