Torque Converter and Case

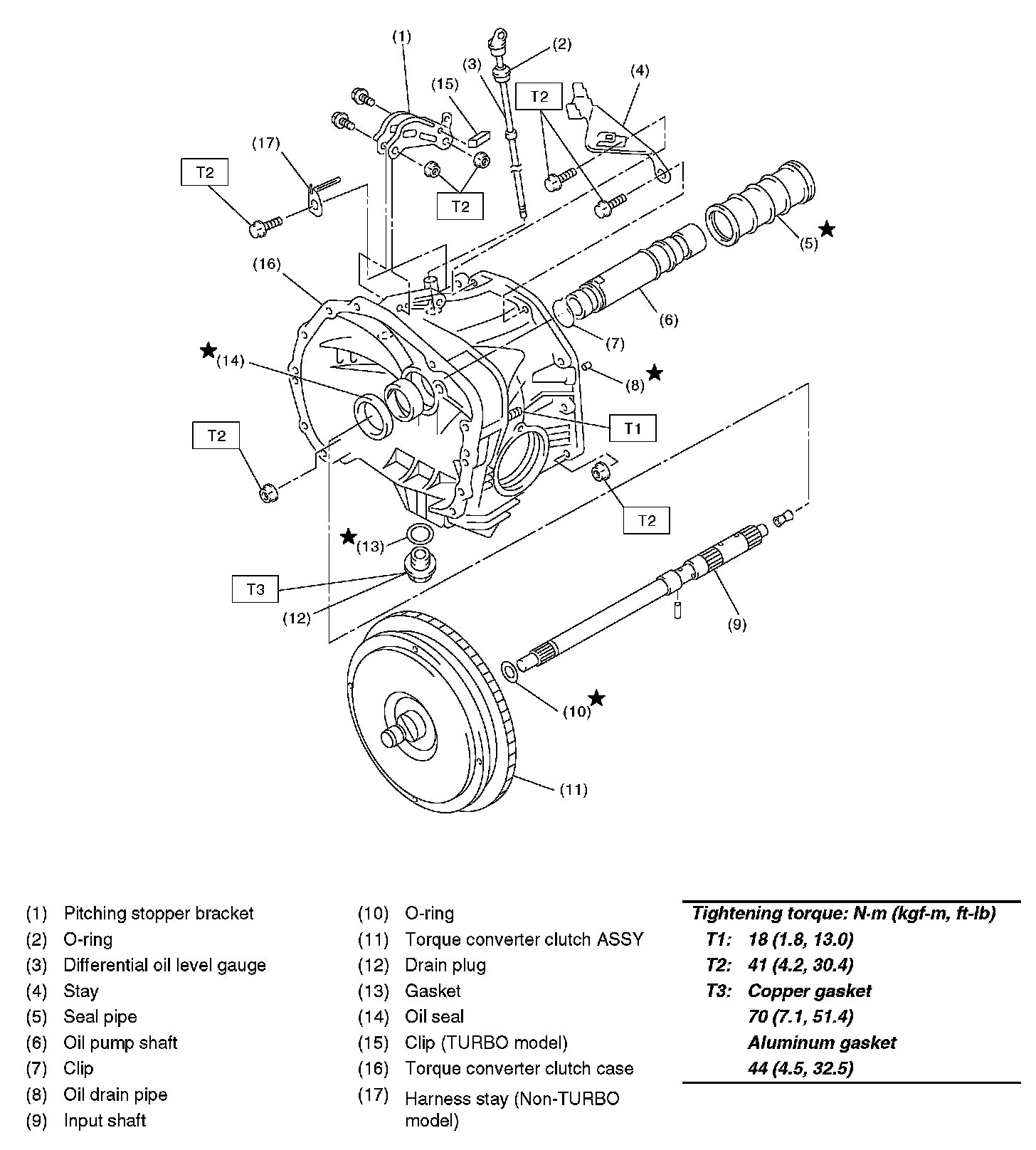

TORQUE CONVERTER CLUTCH AND CASE

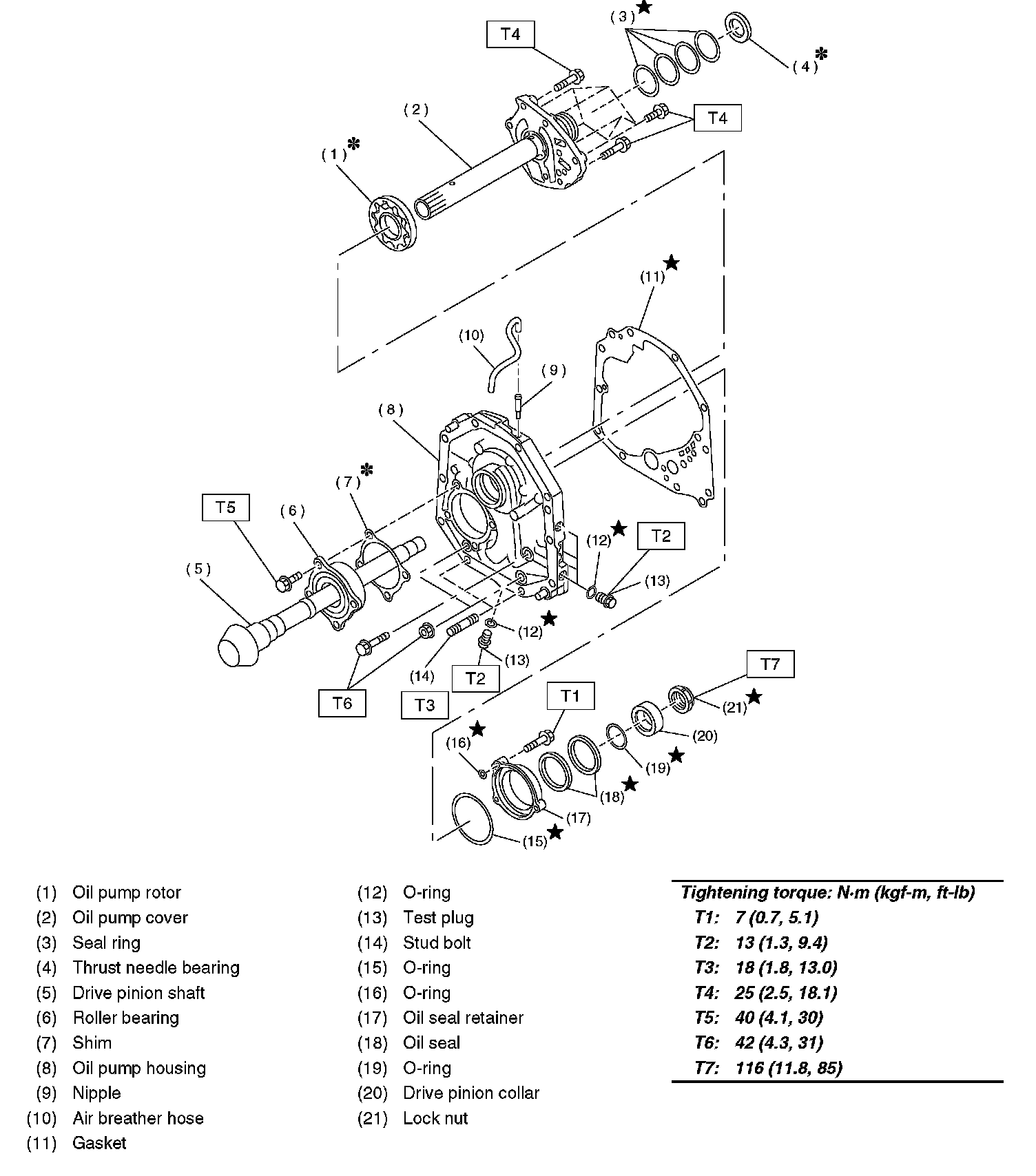

OIL PUMP

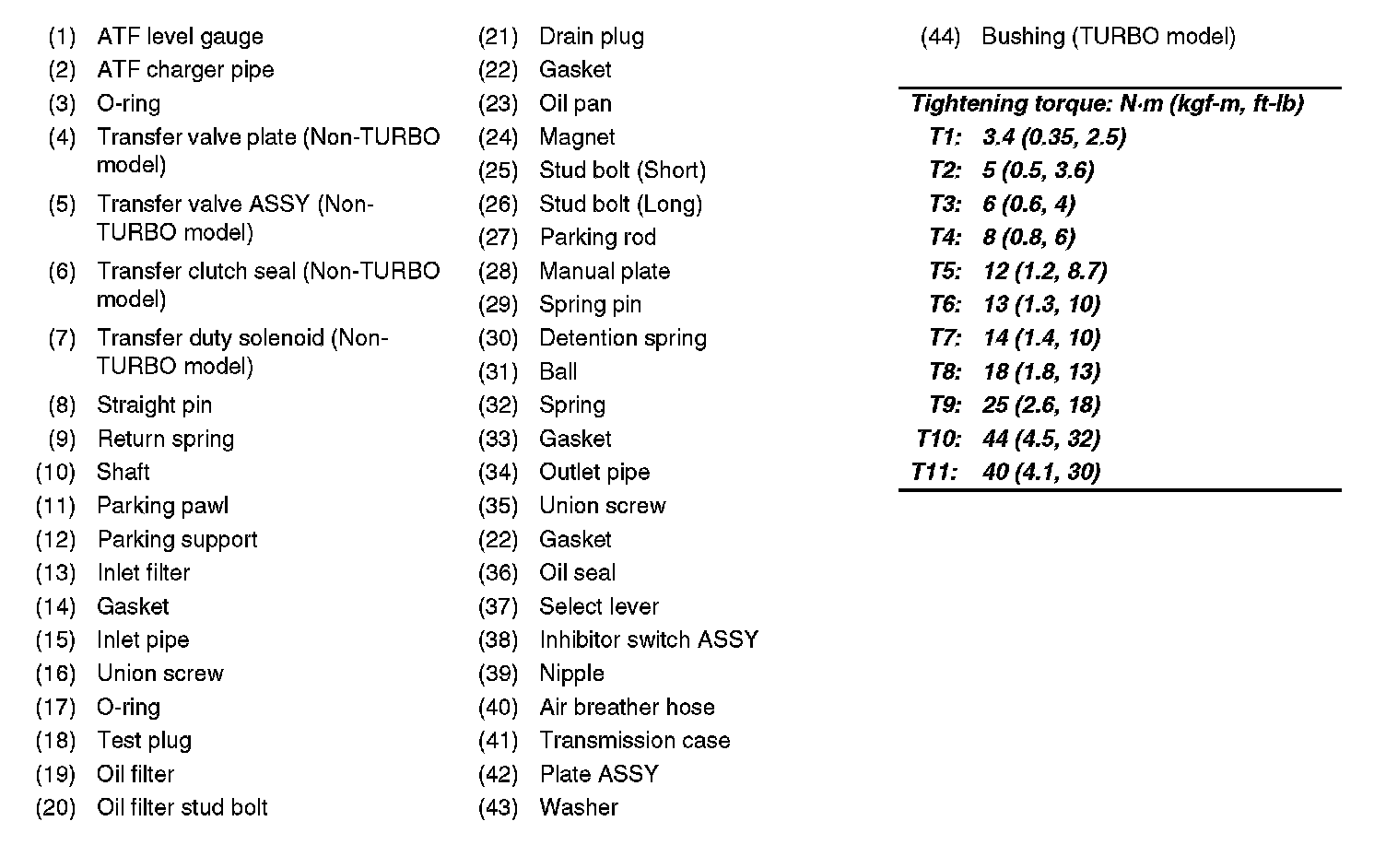

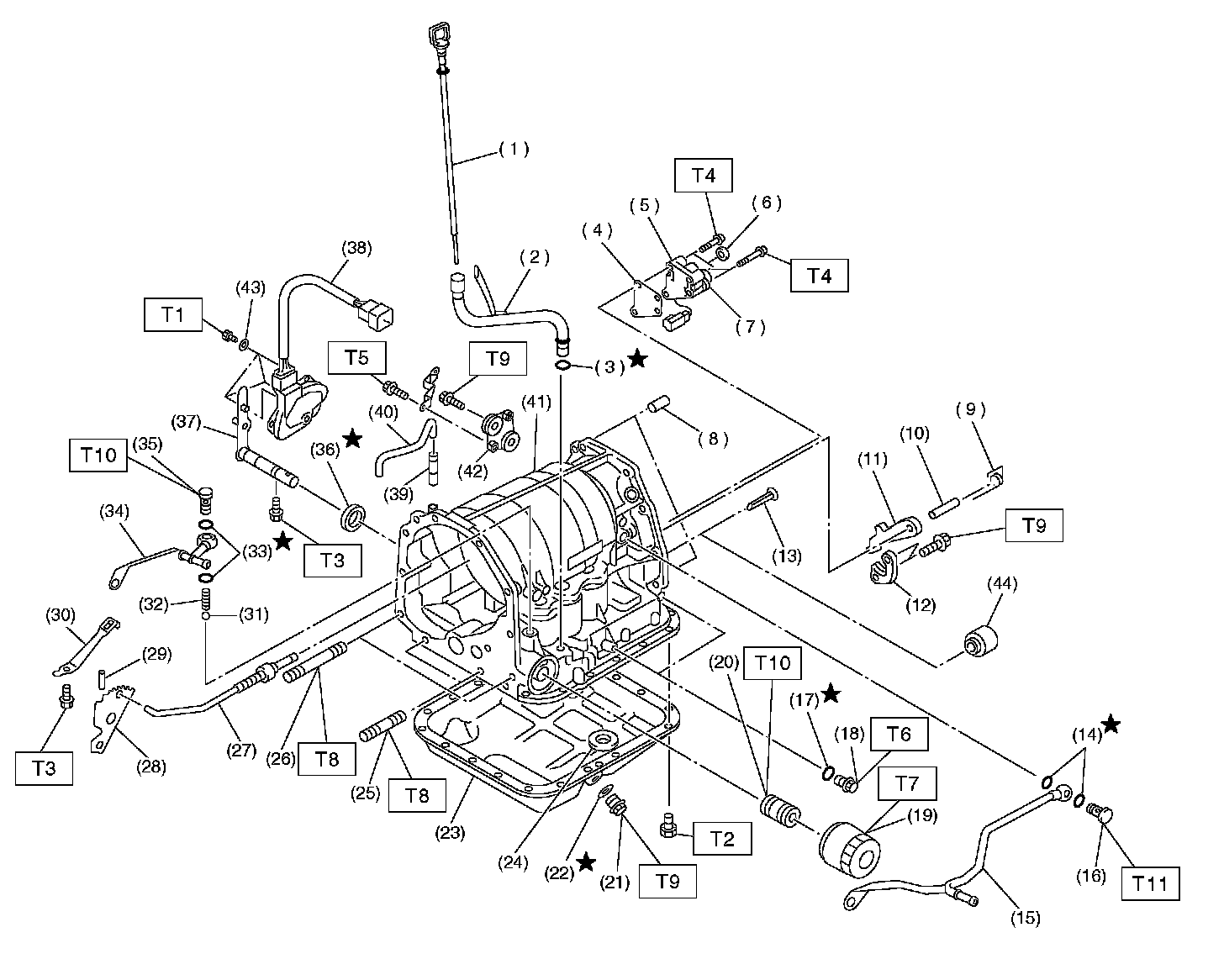

TRANSMISSION CASE AND CONTROL DEVICE

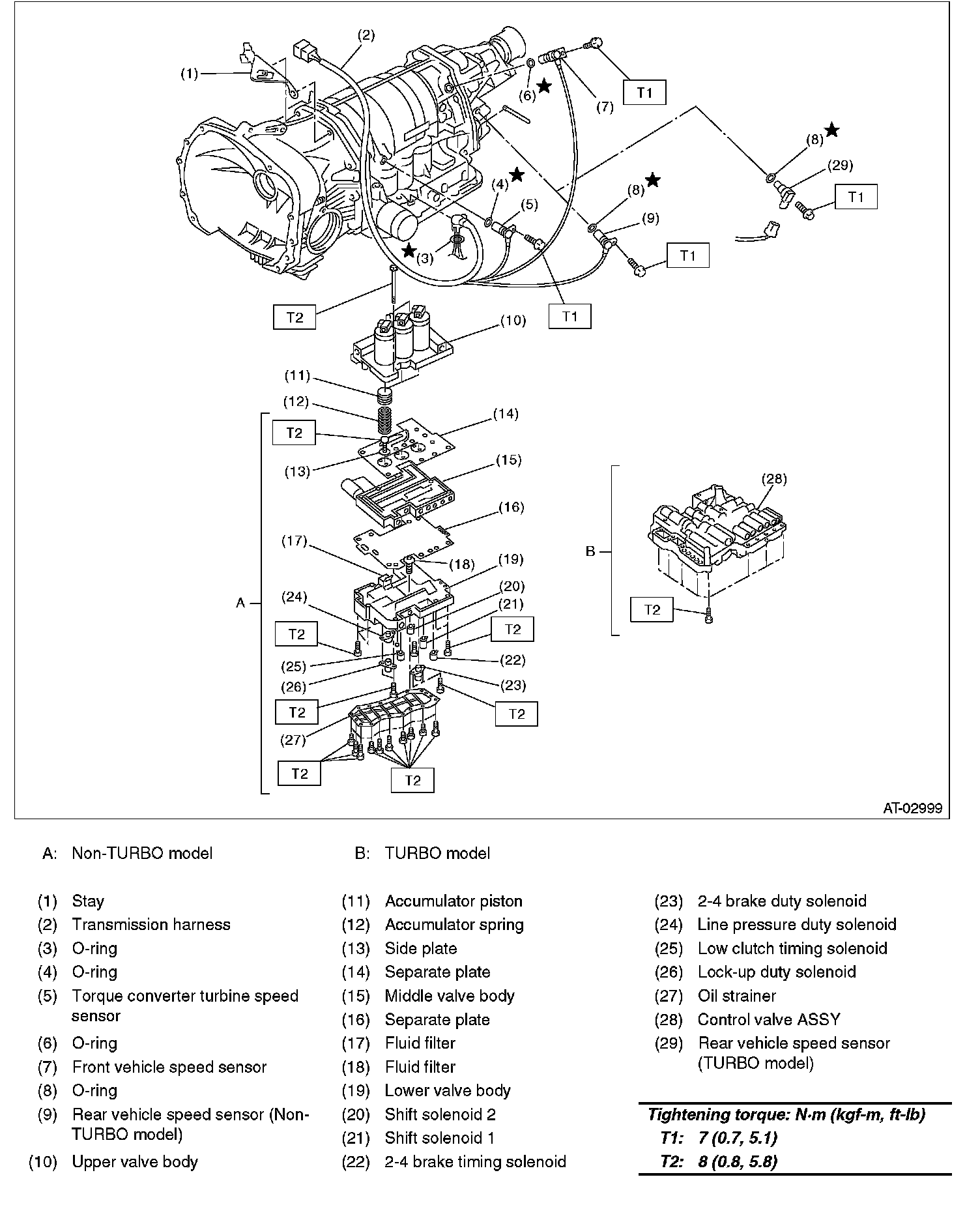

CONTROL VALVE AND HARNESS ROUTING

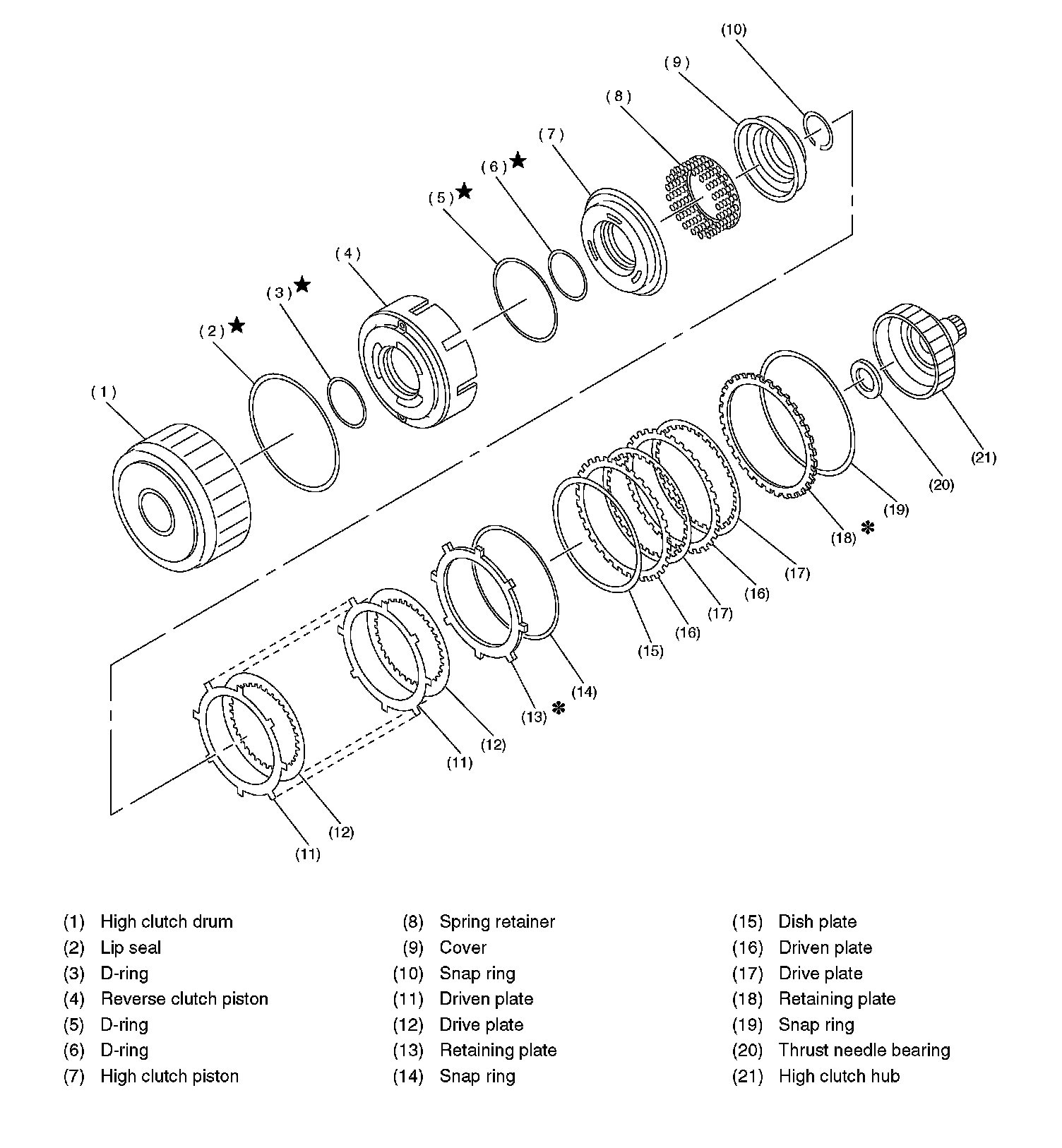

HIGH CLUTCH AND REVERSE CLUTCH

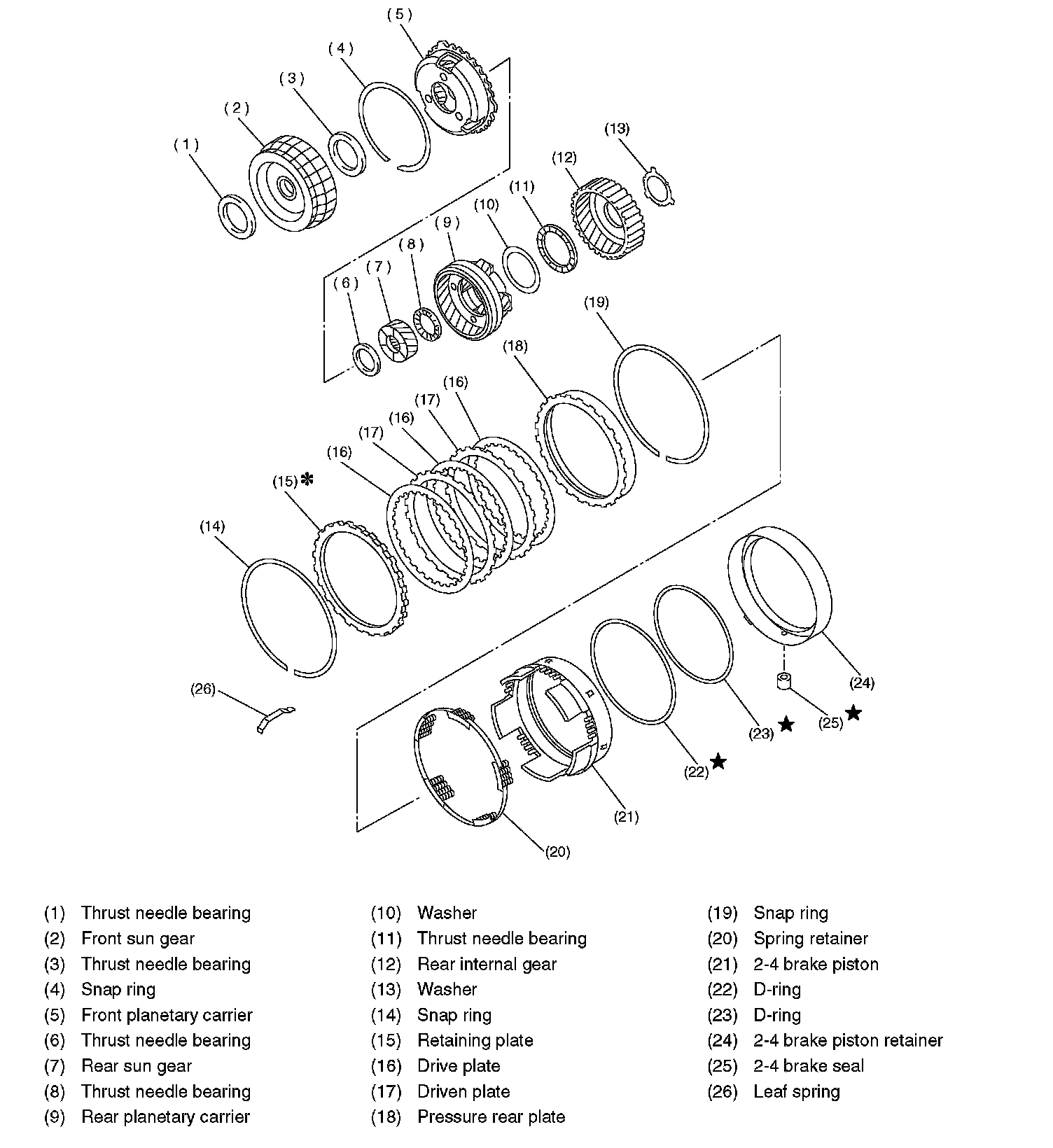

PLANETARY GEAR AND 2-4 BRAKE

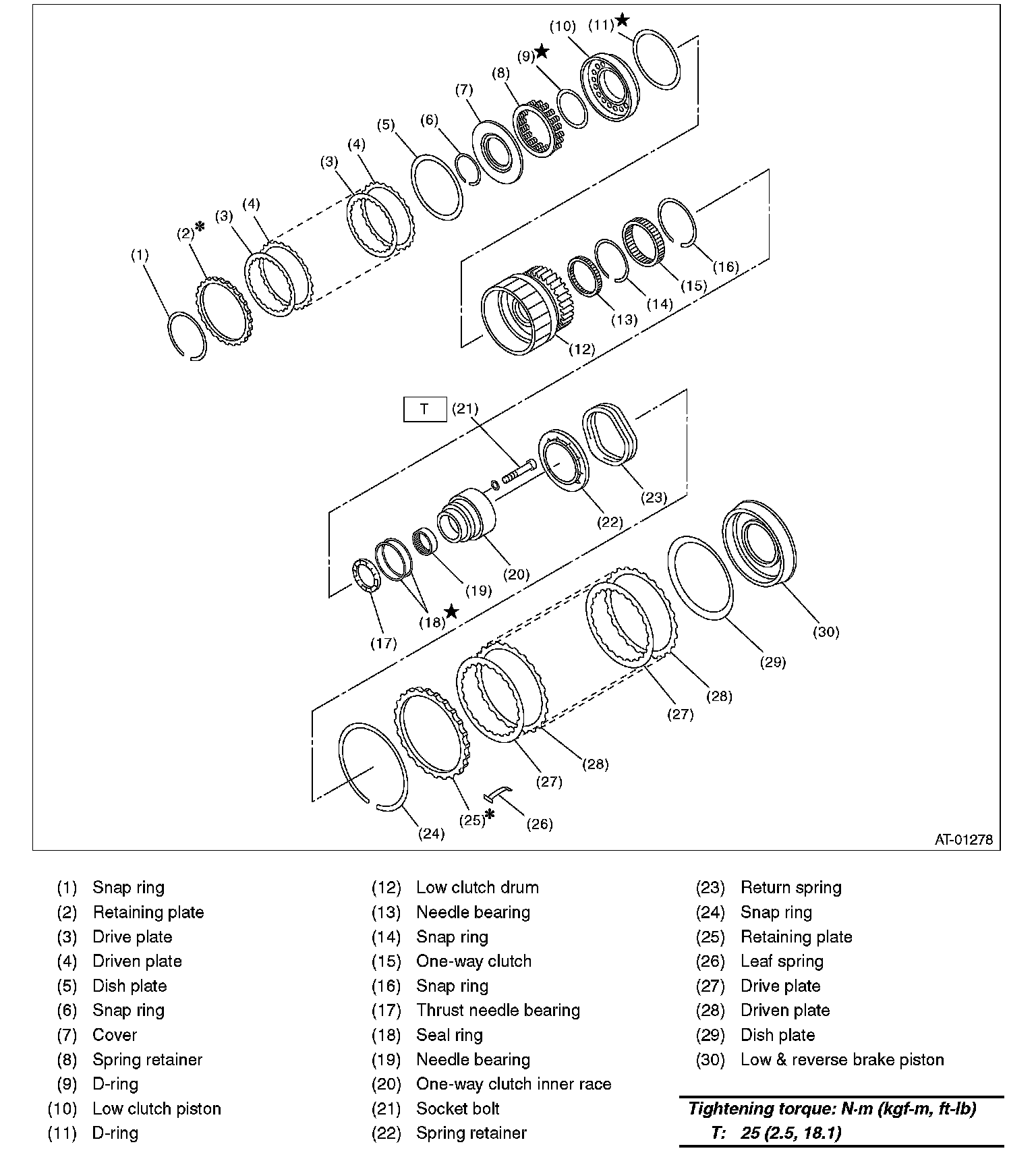

LOW CLUTCH AND LOW & REVERSE BRAKE

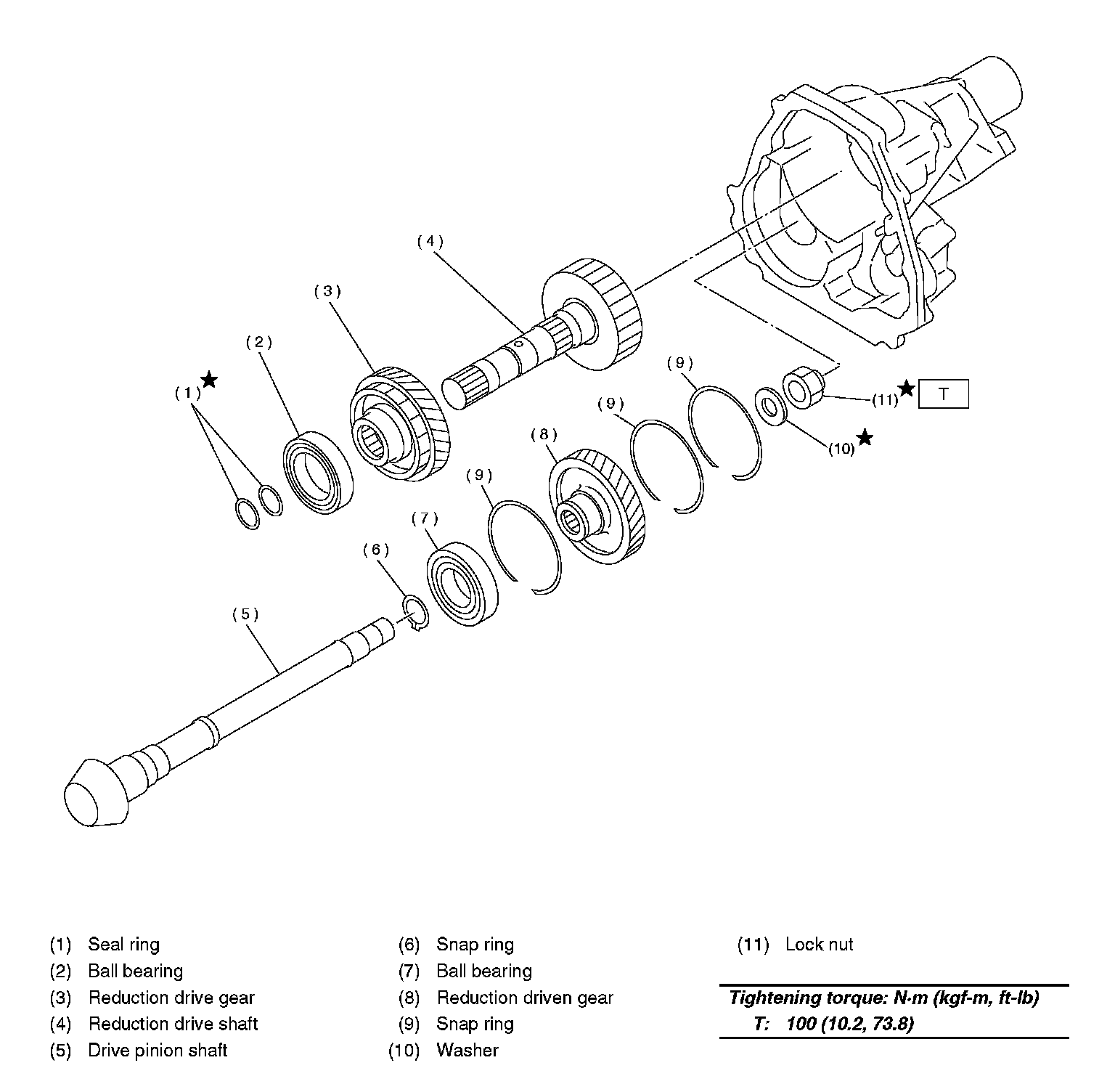

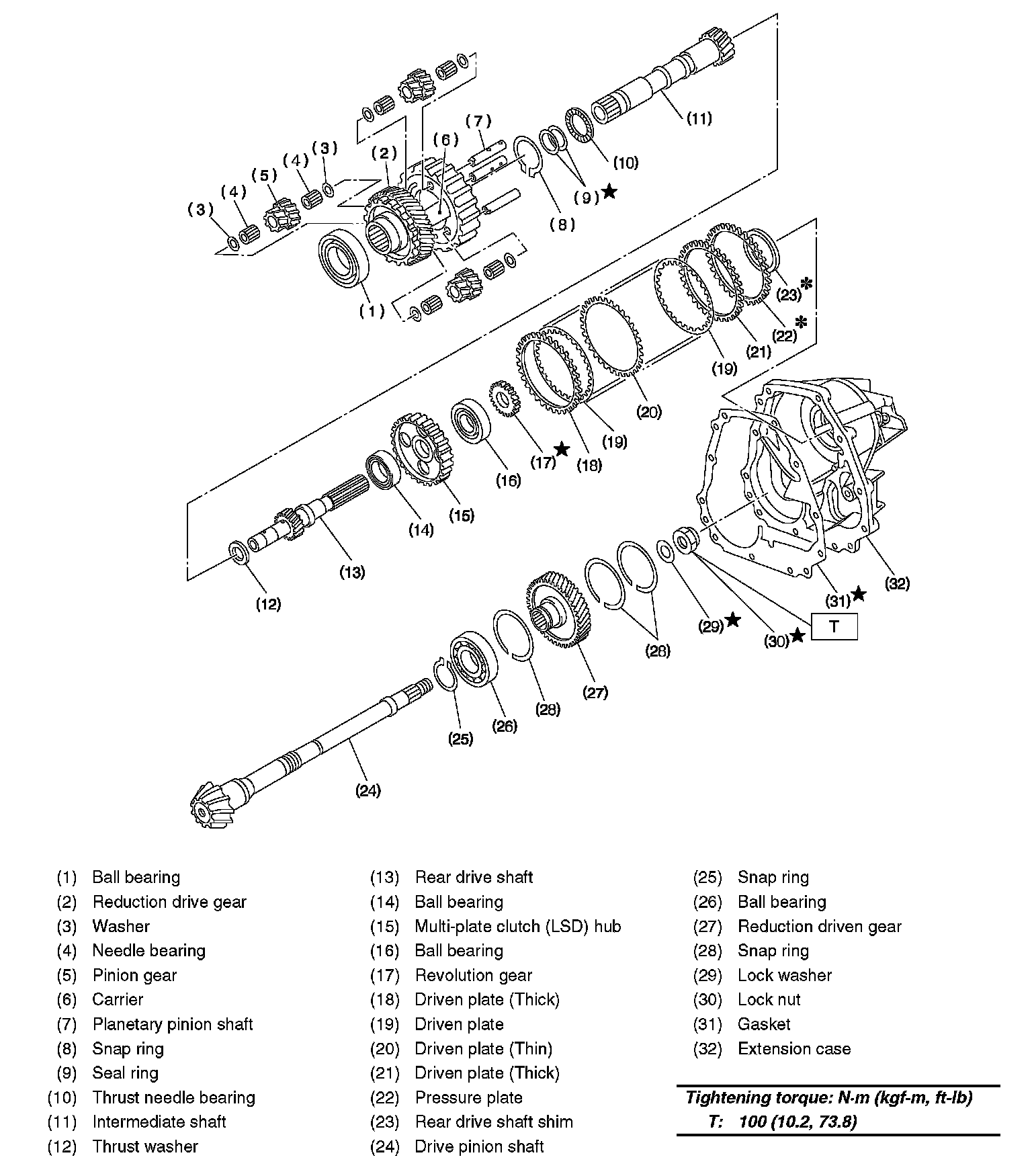

REDUCTION GEAR WITH MPT





REDUCTION GEAR WITH VTD

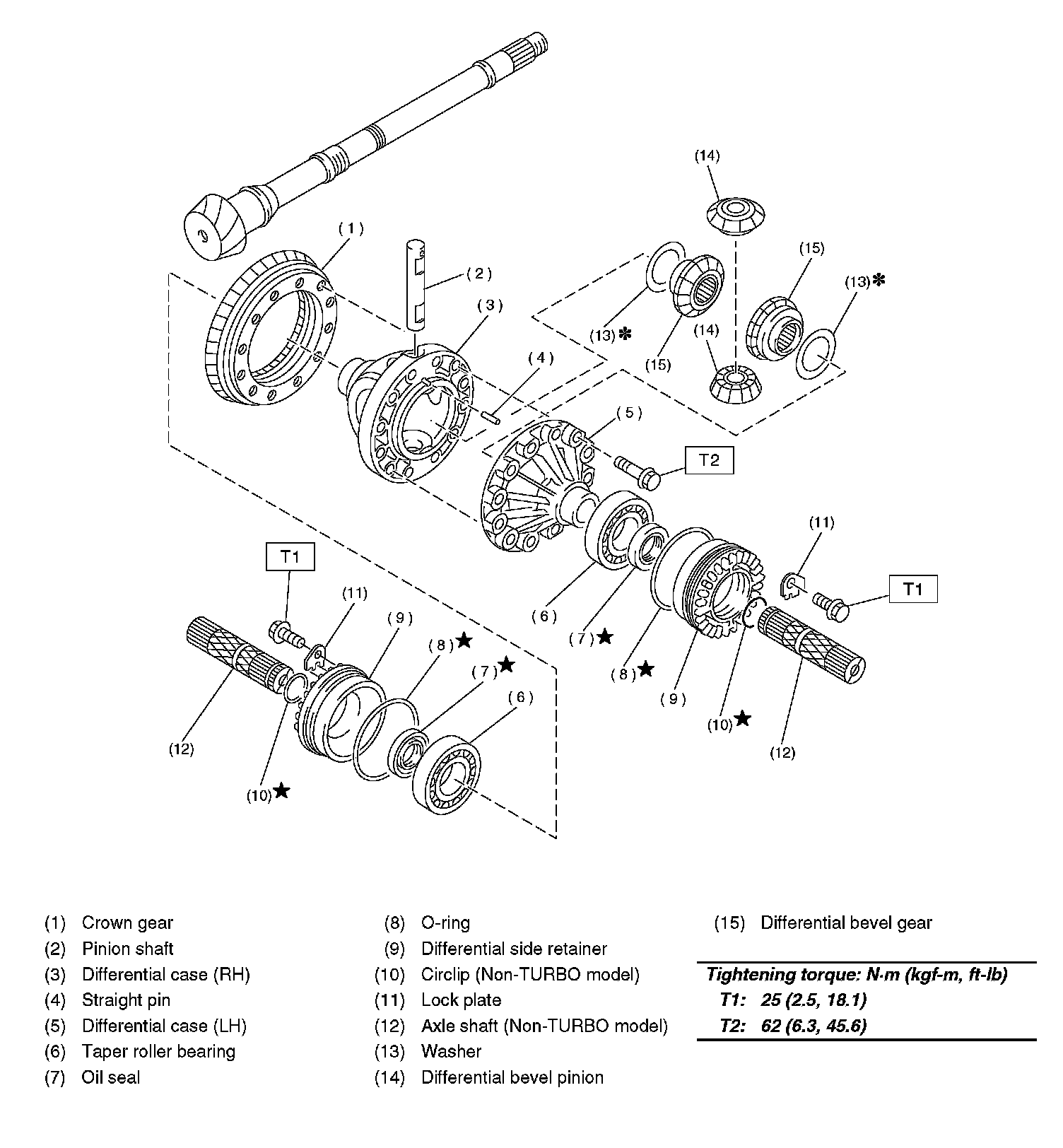

DIFFERENTIAL GEAR
