Datum Dimensions: Measurement: Inside

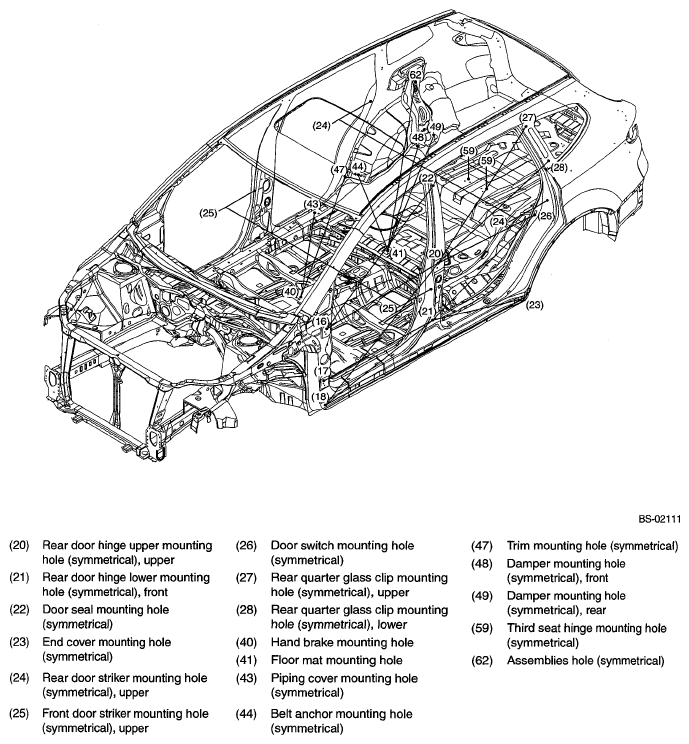

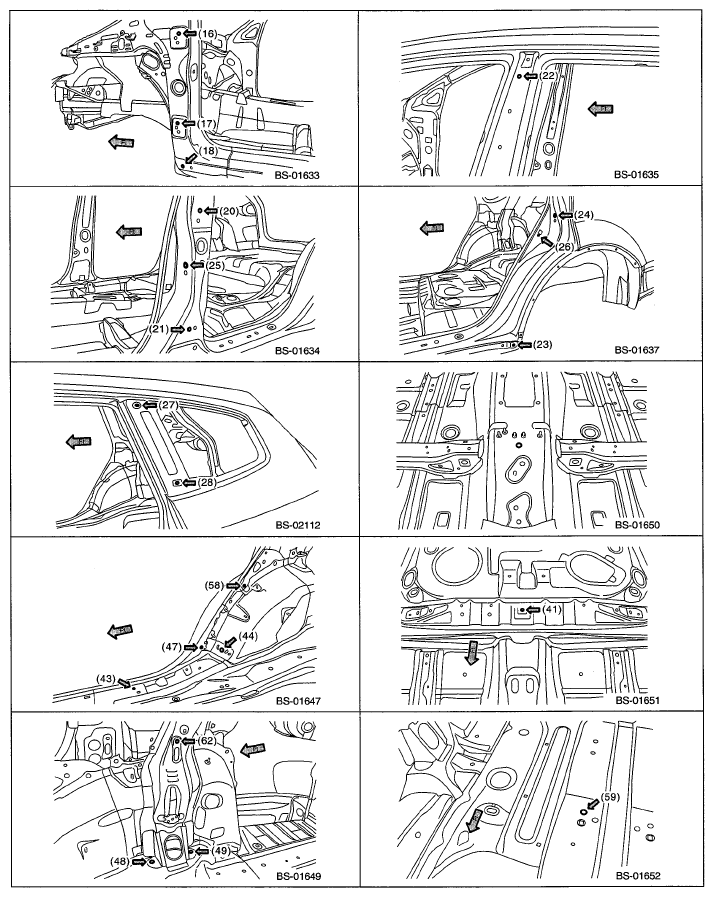

- View 1DATUM DIMENSION REFERENCE
Point of measurement Datum dimension mm (in) (16) LH - (20) LH 1,017 (40.04) (16) LH - (22) RH 1,242 (48.90) (17) LH - (21) LH 990 (38.98) (18) LH - (20) LH 1,212 (47.72) (18) LH - (21) LH 997 (39.25) (18) LH - (23) LH 1,771 (69.72) (20) LH - (26) LH 954 (37.56) (20) LH - (27) LH 1,122 (44.17) (20) LH - (28) LH 1,095 (43.11) (21) LH - (23) LH 825 (32.48) (21) LH - (26) LH 1,049 (41.30) (24) - (24) 1,610 (63.39) (25) - (25) 1,612 (63.46) (40) - (43) RH 1,125 (44.29) (40) - (47) RH 1,375 (54.13) (41) - (44) RH 822 (32.36) (41) - (48) RH 1,031 (40.59) (41) - (49) RH 1,150 (45.28) (41) - (62) RH 1,309 (51.54) (59) - (59) 163 (6.24) - View 2DATUM DIMENSION REFERENCE

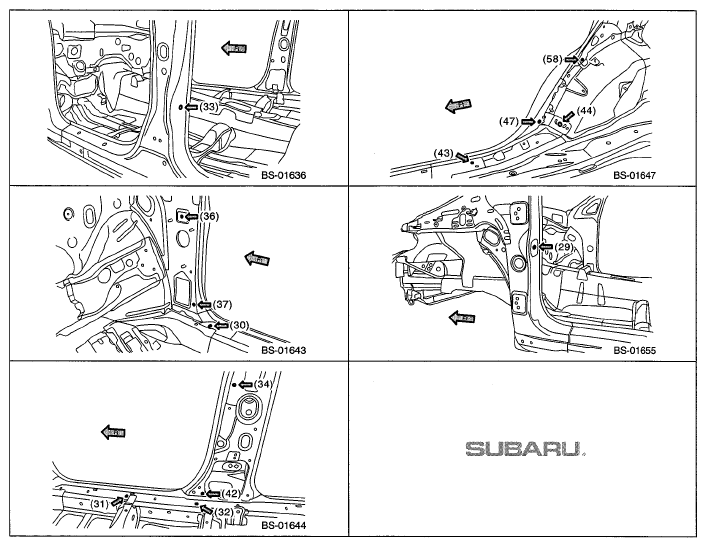

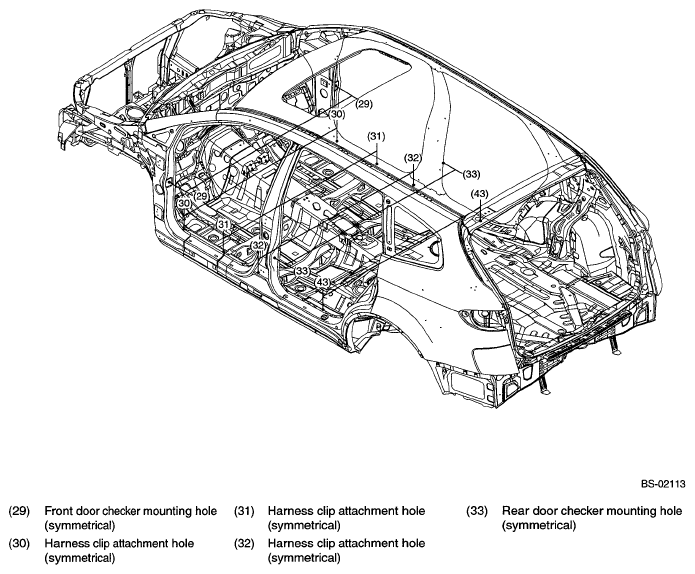

Point of measurement Datum dimension mm (in) (29) - (29) 1,566 (61.65) (30) - (30) 1,439 (56.65) (31) - (31) 1,439 (56.65) (32) - (32) 1,429 (56.26) (33) - (33) 1,553 (61.14) (43) - (43) 1,452 (57.17) - View 3DATUM DIMENSION REFERENCE

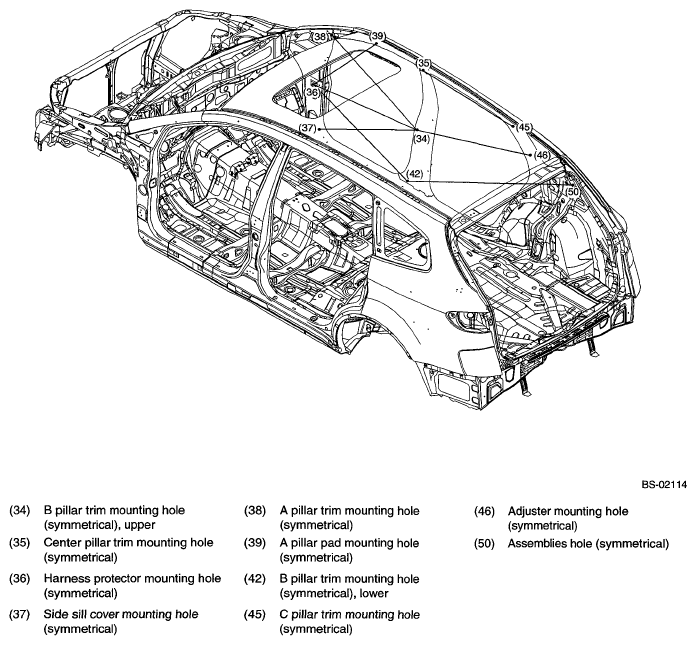

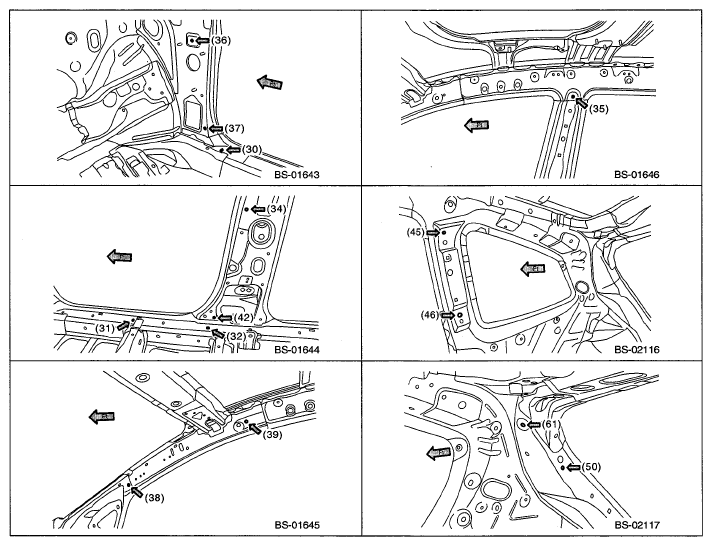

Point of measurement Datum dimension mm (in) (34) RH - (36) RH 979 (38.54) (34) RH - (37) RH 1,018 (40.08) (34) RH - (38) RH 871 (34.29) (34) RH - (46) RH 1,154 (45.43) (35) RH - (45) RH 860 (33.86) (36) RH - (39) RH 999 (39.33) (36) RH - (42) RH 941 (37.05) (42) RH - (50) RH 2,030 (79.92)
