Subaru
>>
2014
>>
BRZ Limited, Automatic Trans
>>
Repair and Diagnosis
>>
Restraints
>>
Restraints Control Systems
>>
Seat Belt System
>>
Seat Belt Warning System
>>
Circuit Figure
July 1:
So it begins
. Don't worry, this is not in the correct legal jurisdiction!
Circuit Figure

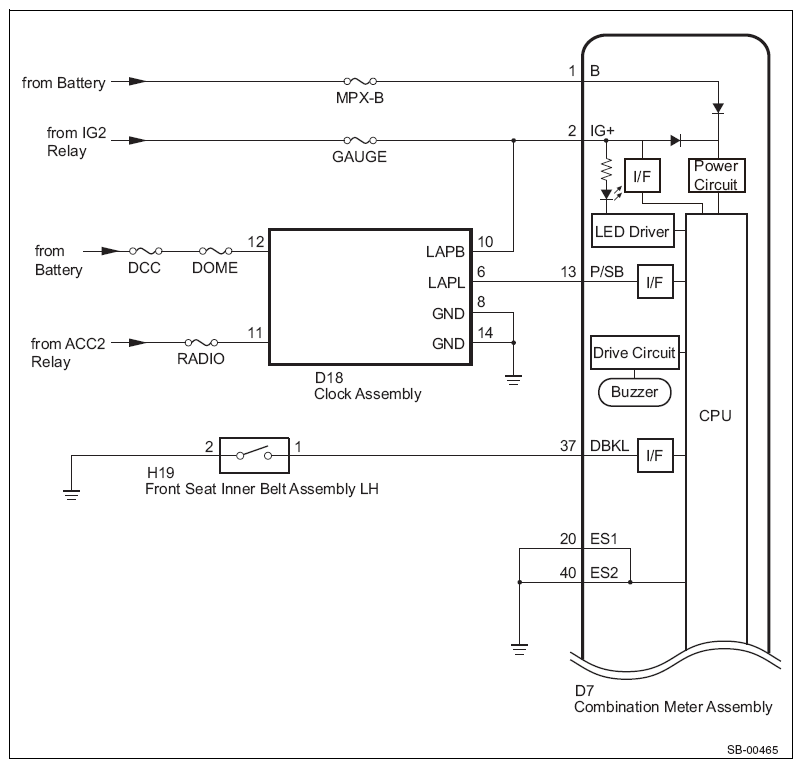

Fig 1: Seat Belt Warning System - Circuit Diagram (1 Of 2)
Courtesy of SUBARU OF AMERICA, INC.

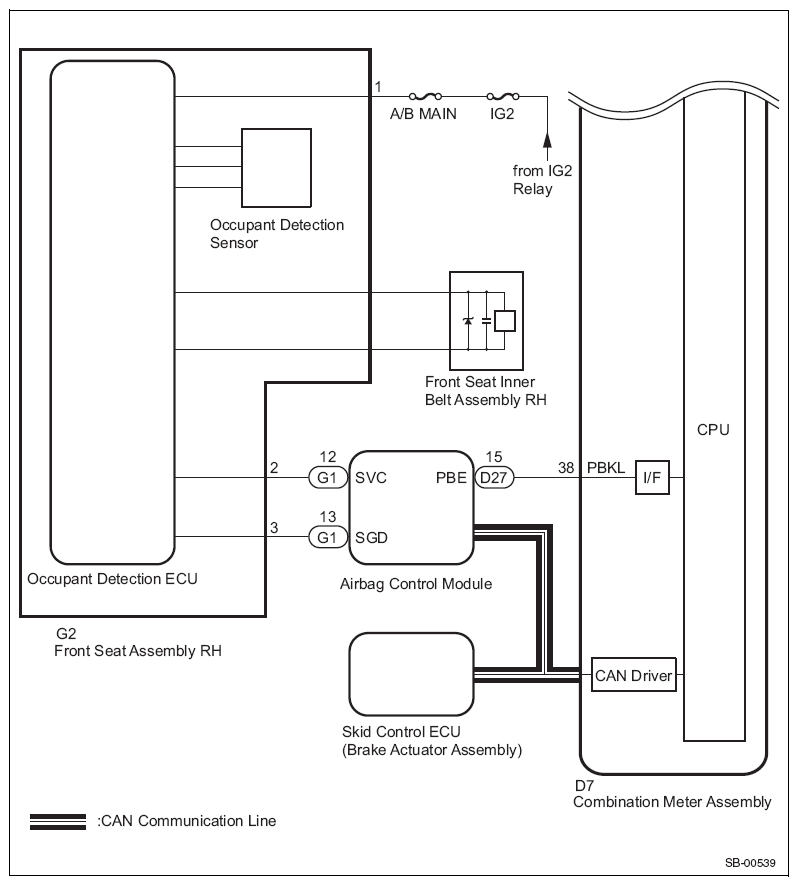

Fig 2: Seat Belt Warning System - Circuit Diagram (2 Of 2)
Courtesy of SUBARU OF AMERICA, INC.
COMMUNICATION TABLE
Sender
Receiver
Signal
Communication Method
Airbag control module
Combination meter assembly
Occupant detection
CAN
Skid control ECM
Combination meter assembly
Vehicle speed
