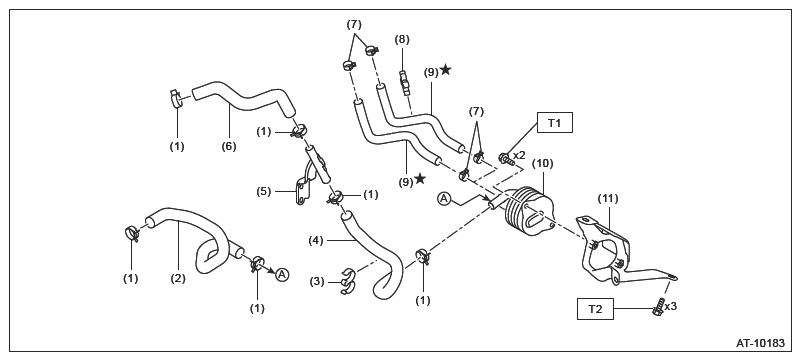

ATF Cooler (With Warmer Feature)
| (1) | Clamp |
| (2) | Water hose |
| (3) | Clamp |
| (4) | Water hose |
| (5) | Oil cooler pipe |
| (6) | Water hose |
| (7) | Clamp |
| (8) | Clamp |
| (9) | ATF cooler hose |
| (10) | ATF cooler (with warmer feature) |
| (11) | Oil cooler bracket |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 23 (2.3, 17.0)
T2: Ref. to AUTOMATIC TRANSMISSION>ATF COOLER (WITH WARMER FUNCTION)>INSTALLATION .
