Connector End View - X190A (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Tesla Part Number 1064887-01-A
Connector YAZAKI 7287-1992-40
Color GY
Connector Location:

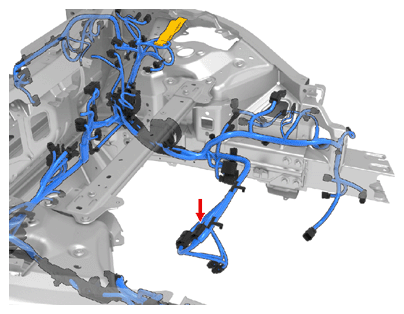

Fig 1: Connector Component Location - X190A (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Connector Pinout:
Fig 2: Connector End View - X190A (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Connector Details:
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | YAZAKI | 7116-5625-06 | 9.5x1.2FS | RD | 13 | YAZAKI | 7158-3713-70 | X020 | 1 |
| 2 | YAZAKI | 7116-5625-06 | 9.5x1.2FS | BK | 13 | YAZAKI | 7158-3713-70 | G098 | 1 |
