Connector End View - X896 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Tesla Part Number 1099356-00-A
Connector ROSENBERGER 59Z127-000-A
Color BK
Connector Location:

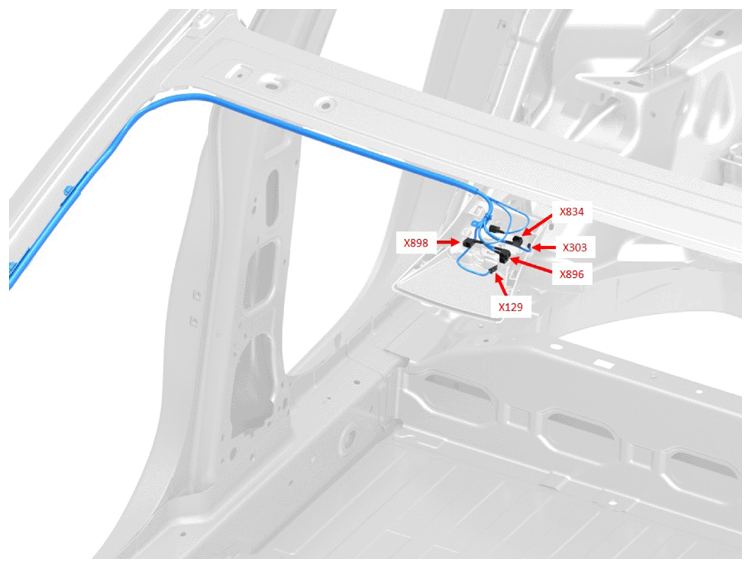

Fig 1: Connector Component Location - X896 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Connector Pinout:

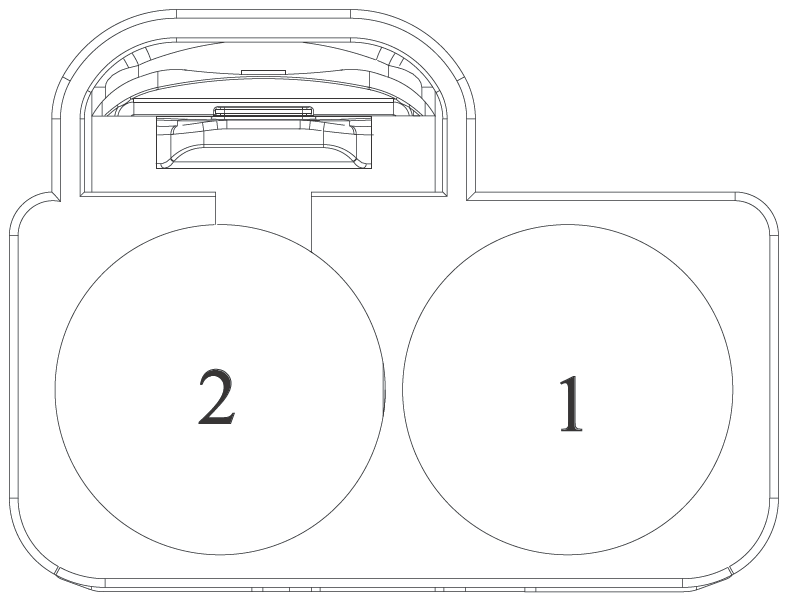

Fig 2: Connector End View - X896 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Connector Details:
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | ROSENBERGER | 59K26A-102Z4 | COAX | BK | D462 | X886M | 1 | ||
| 2 | ROSENBERGER | 59K26A-102Z4 | COAX | BK | D462 | X886M | 2 |
