Connector End View - G012 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Tesla Part Number 1083578-00-A
Connector SUMITOMO 6189-0323
Color GY
Connector Location:

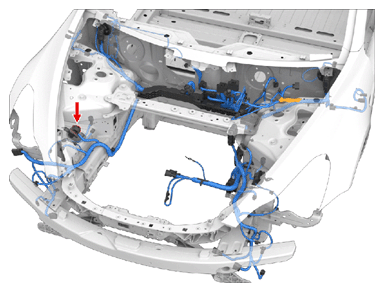

Fig 1: Connector Component Location - G012 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Connector Pinout:
Fig 2: Connector End View - G012 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Connector Details:
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | unused | ||||||||
| 2 | SUMITOMO | 8100-0461 | 2.3x0.64FS | BK | 1.00 | SUMITOMO | 7165-0395 | X261 | 3 |
| 3 | SUMITOMO | 8100-0460 | 2.3x0.64FS | BK | 0.50 | SUMITOMO | 7165-0349 | X269 | 2 |
| 4 | SUMITOMO | 8100-0461 | 2.3x0.64FS | BK | 1.00 | SUMITOMO | 7165-0395 | X901M | 16 |
| 5 | SUMITOMO | 8100-0462 | 2.3x0.64FS | BK | 2.00 | SUMITOMO | 7165-0351 | X120 | 18 |
| 6 | SUMITOMO | 8100-0461 | 2.3x0.64FS | BK | 1.00 | SUMITOMO | 7165-0395 | X905F | 9 |
