Connector End View - X341 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Tesla Part Number 1091335-00-A
Connector YAZAKI 7283-1030
Color WH
Connector Location:

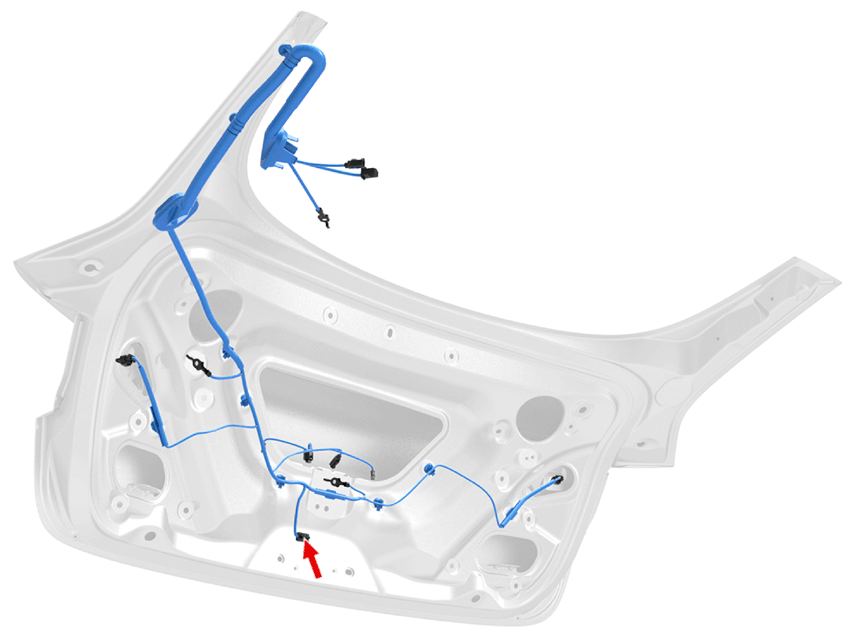

Fig 1: Connector Component Location - X341 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Connector Pinout:
Fig 2: Connector End View - X341 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Connector Details:
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | YAZAKI | 7116-4020 | 2.3F | VT | 0.35 | X954F | 8 | ||
| 2 | YAZAKI | 7116-4020 | 2.3F | BK | 0.50 | G045 | 1 | ||
| 3 | YAZAKI | 7116-4020 | 2.3F | OG | 0.35 | X954F | 7 |
