Connector End View - X525 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Tesla Part Number 1015408-00-B
Connector YAZAKI 7288-3029-10
Color DK GY
Connector Location:

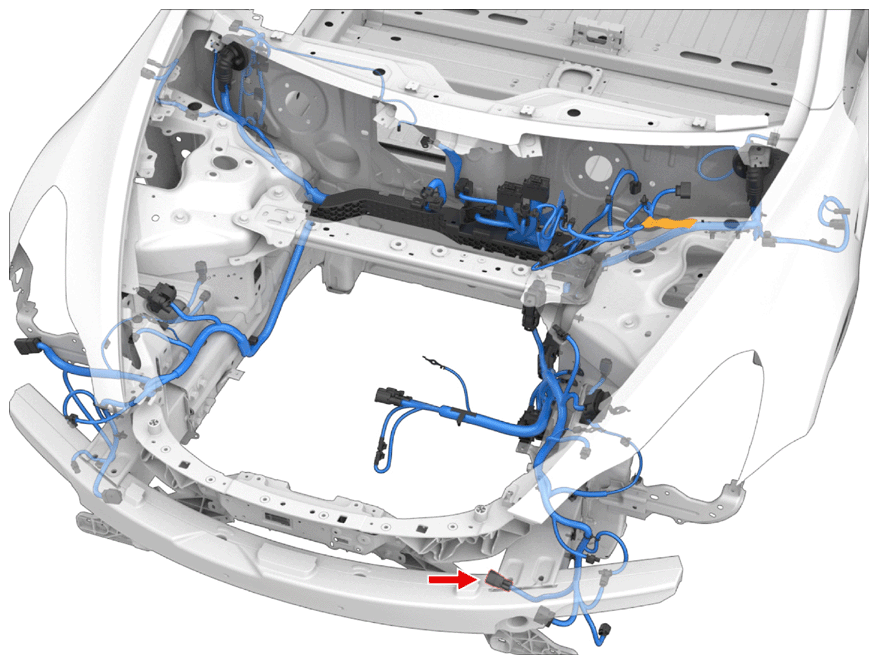

Fig 1: Connector Component Location - X525 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Connector Pinout:
Fig 2: Connector End View - X525 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Connector Details:
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | YAZAKI | 7114-4143-02 | 6.3x0.8MS | RD | 5.00 | YAZAKI | 7158-3084-40 | X011 | 4 |
| 2 | YAZAKI | 7114-4143-02 | 6.3x0.8MS | YE | 5.00 | YAZAKI | 7158-3084-40 | X011 | 5 |
| 3 | YAZAKI | 7114-4143-02 | 6.3x0.8MS | BU | 5.00 | YAZAKI | 7158-3084-40 | X011 | 6 |
| 4 | YAZAKI | 7114-4140-02 | 6.3x0.8MS | WH | 0.50 | YAZAKI | 7158-3081-50 |
