Connector End View - X536 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Tesla Part Number 1100245-00-A
Connector YAZAKI 7283-6469-40
Color GY
Connector Location:

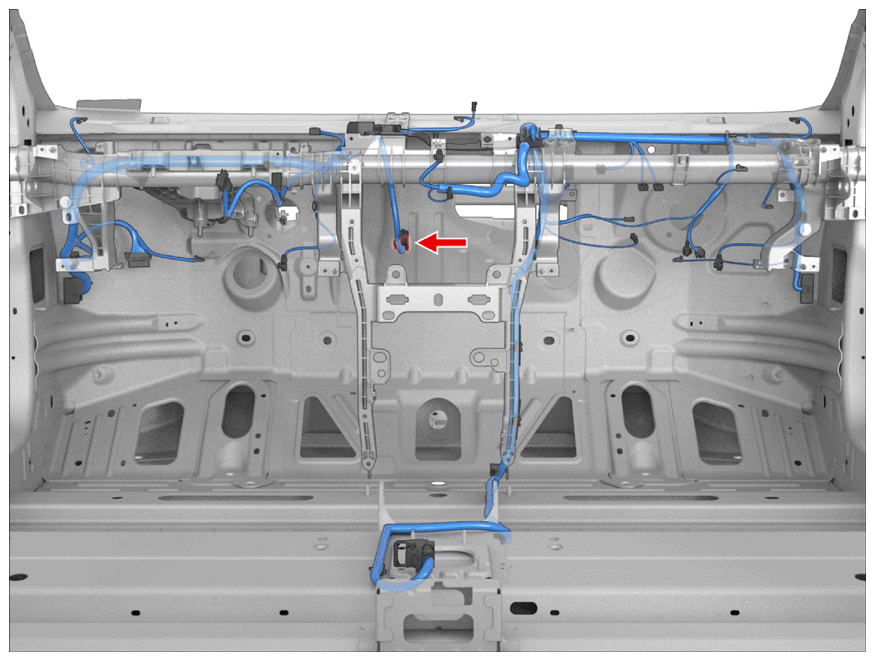

Fig 1: Connector Component Location - X536 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Connector Pinout:
Fig 2: Connector End View - X536 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Connector Details:
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | YAZAKI | 7116-4122-02 | 6.3x0.8F | RD | 4.00 | X038 | 2 | ||
| 2 | YAZAKI | 7116-4122-02 | 6.3x0.8F | BK | 4.00 | X038 | 4 | ||
| 3 | unused | ||||||||
| 4 | YAZAKI | 7116-4122-02 | 6.3x0.8F | OG | 4.00 | X038 | 1 | ||
