Connector End View - X559 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Tesla Part Number 1079658-00-A
Connector KUM PH845-07010
Color WT
Connector Location:

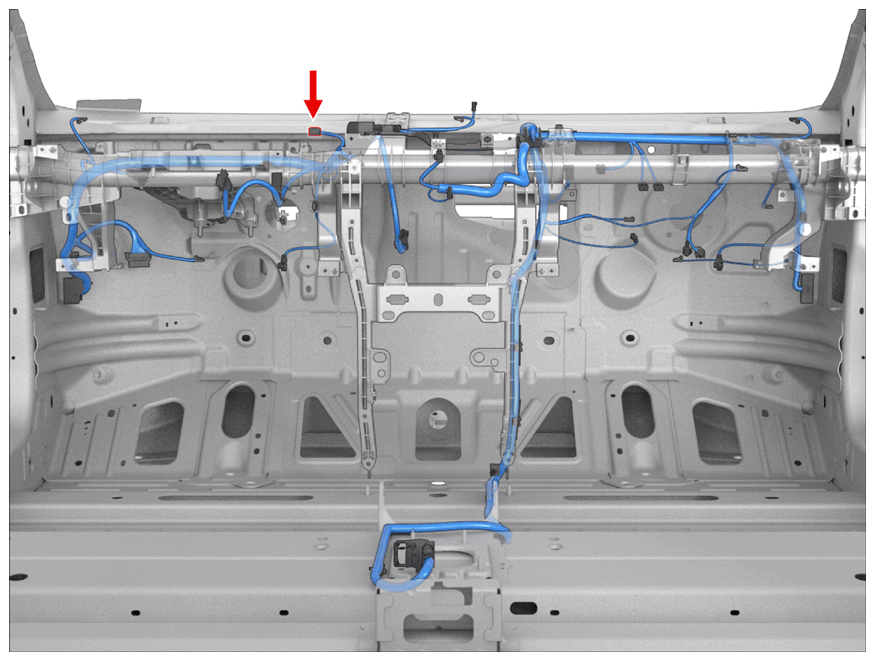

Fig 1: Connector Component Location - X559 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Connector Pinout:
Fig 2: Connector End View - X559 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Connector Details:
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | unused | ||||||||
| 2 | unused | ||||||||
| 3 | KUM | MT095-29080 | 0.5x0.5F | OG | 0.35 | X055 | 30 | ||
| 4 | KUM | MT095-29080 | 0.5x0.5F | GY | 0.35 | X055 | 23 | ||
| 5 | KUM | MT095-29080 | 0.5x0.5F | GN | 0.35 | X055 | 25 | ||
| 6 | KUM | MT095-29080 | 0.5x0.5F | BK | 0.35 | X055 | 8 | ||
| 7 | KUM | MT095-29080 | 0.5x0.5F | WH | 0.35 | X055 | 31 | ||
