Connector End View - X676 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Tesla Part Number 1042589-00-A
Connector SUMITOMO 6098-5677
Color WH
Connector Location:

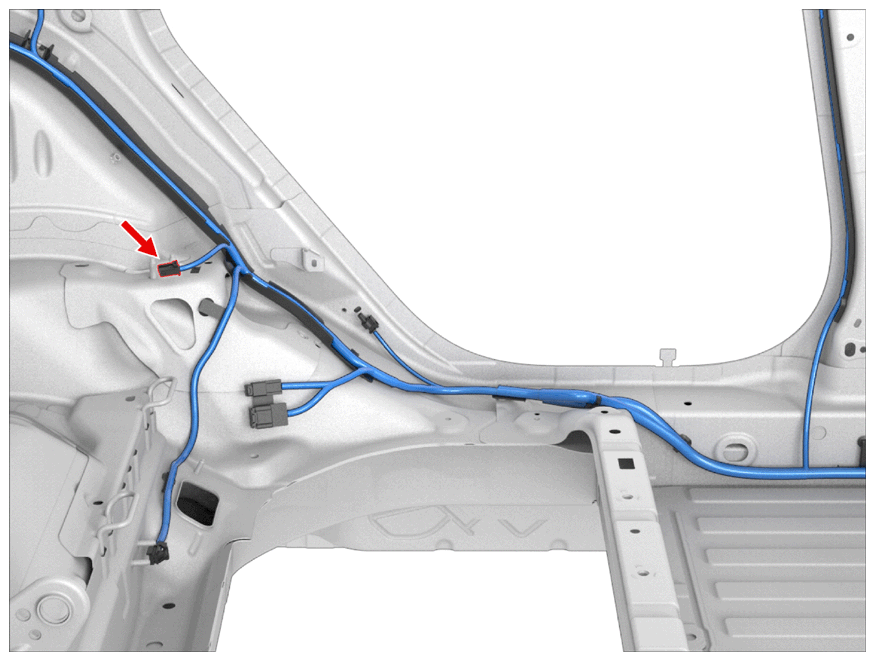

Fig 1: Connector Component Location - X676 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Connector Pinout:
Fig 2: Connector End View - X676 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Connector Details:
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | SUMITOMO | 8240-0215 | 1.5x0.64F | BK | 0.50 | G031 | 1 | ||
| 2 | SUMITOMO | 8240-0215 | 1.5x0.64F | GN | 0.50 | X030 | 27 | ||
| 3 | unused | ||||||||
| 4 | unused | ||||||||
