Connector End View - X034 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Tesla Part Number 1086384-00-A
Connector SUMITOMO 6098-1716
Color WH
Connector Location:

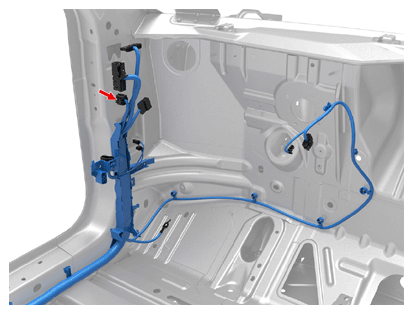

Fig 1: Connector Component Location - X034 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Connector Pinout:
Fig 2: Connector End View - X034 (Fremont: 06/05/2019 - 10/04/2020 | Shanghai: 10/18/2019 - 12/27/2020)
Connector Details:
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | SUMITOMO | 8240-4932 | 4.8x0.8F | BK | 3.00 | G021 | 1 | ||
| 2 | SUMITOMO | 8240-4932 | 4.8x0.8F | BK | 3.00 | G021 | 1 | ||
| 3 | unused | ||||||||
| 4 | unused | ||||||||
| 5 | SUMITOMO | 8240-4932 | 4.8x0.8F | RD | 3.00 | X041 | 3 | ||
| 6 | unused | ||||||||
