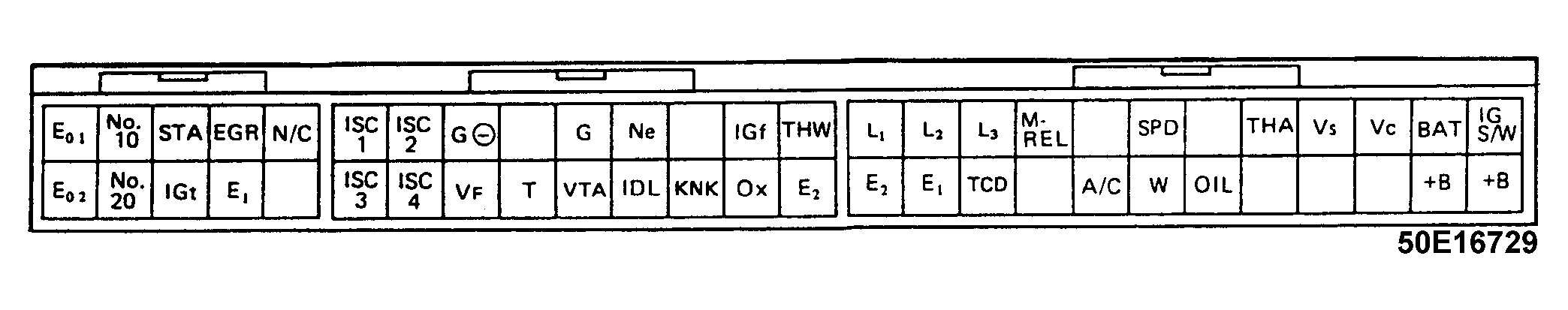

ECU CONNECTORS IDENTIFICATION
| Symbol | Terminal Name |
|---|---|
| Eo1 | Engine Ground |
| Eo2 | Engine Ground |
| No. 10 | Injector |
| No. 20 | Injector |
| STA | Starter Switch |
| IGt | Igniter |
| EGR | EGR VSV |
| E1 | Engine Ground |
| N/C | Neutral Start Switch (A/T), Clutch Switch (M/T) |
| ISC1 | ISC Motor No. 1 Coil |
| ISC2 | ISC Motor No. 2 Coil |
| ISC3 | ISC Motor No. 3 Coil |
| ISC4 | ISC Motor No. 4 Coil |
| G(-) | Engine Revolution Sensor |
| VF | Check Connector |
| G | Engine Revolution Sensor |
| T1 | Check Connector |
| VTA | Throttle Switch |
| Ne | Engine Revolution Sensor |
| IDL | Throttle Switch |
| KNK | Knock Sensor |
| IGf | Igniter |
| Ox | Ox Sensor |
| THW | Water Temp Sensor |
| E2 | Sensor Earth |
| E1 | Engine Ground |
| M-REL | Main Relay Coil |
| A/C | A/C Magnet Switch |
| SPD | Speedometer |
| W | Warning Light |
| THA | Air Temp Sensor |
| Vs | Air Flow Meter |
| Vc | Air Flow Meter |
| BAT | Battery +B |
| IG S/W | Ignition Switch |
| +B | Main Relay |
| TCD | ECT Computer |
| OIL | Oil Pressure Switch |
| L1 | ECT Computer |
| L2 | ECT Computer |
| L3 | ECT Computer |
