Test 3, Control Switch Circuit

  1. Turn ignition off. Check cruise control switch. See CRUISE CONTROL SWITCH TEST  under COMPONENT TESTING. Replace cruise control switch as necessary and recheck system operation. If switch is okay, go to next step.
  2. Locate slip ring connectors under steering wheel. Disconnect slip ring connectors. See Fig 1. Check for continuity between ground and slip ring 6-pin connector terminal No. 5 (White/Black wire). If continuity exists, go to next step. If continuity does not exist, repair faulty ground, or locate and repair open in wiring harness between slip ring 6-pin connector and ground.
  3. Check slip ring. See TESTING SLIP RING table. Replace slip ring as necessary and recheck system operation. If slip ring is okay, reconnect slip ring connectors and go to next step.

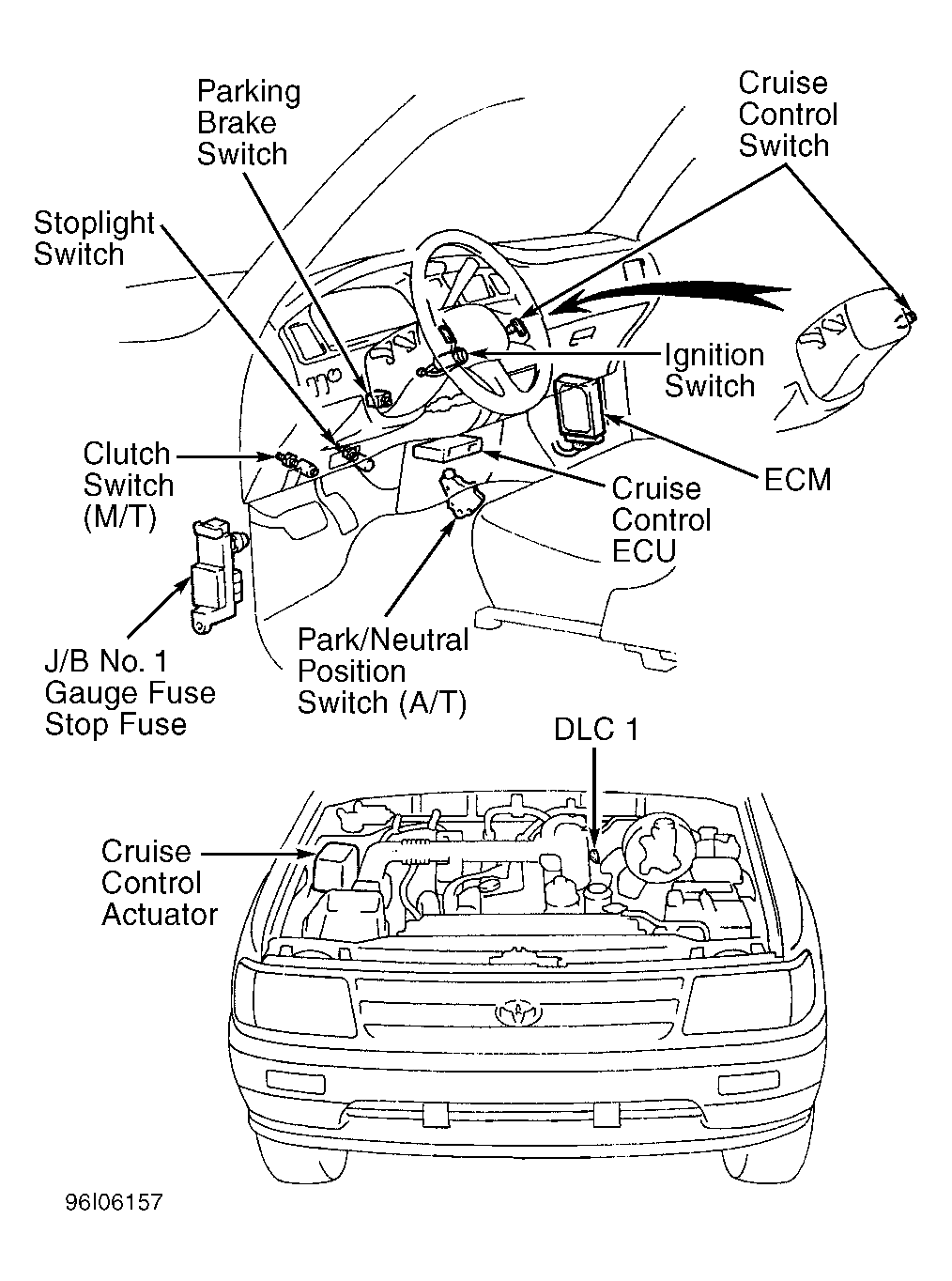

  4. Disconnect CC ECU connector. See Figure. Check for continuity between ground and CC ECU connector terminal No. 13 (White/Black wire). If continuity exists, go to next step. If continuity does not exist, repair faulty ground, or locate and repair open in wiring harness between ground and CC ECU connector.
  5. With cruise control switch off, check for continuity between CC ECU connector terminal No. 13 (White/Black wire) and terminal No. 18 (Green/Yellow wire). If continuity exists, go to next step. If continuity does not exist, locate and repair short between CC ECU connector terminal No. 18 and slip ring 6-pin connector terminal No. 6.
  6. With cruise control RES/ACC on, measure resistance between CC ECU connector terminal No. 13 (White/Black wire) and terminal No. 18 (Green/Yellow wire). If resistance is about 68 ohms, replace CC ECU and recheck system operation. If resistance is not about 68 ohms, locate and repair open in wiring harness between CC ECU connector terminal No. 18 and slip ring 6-pin connector terminal No. 6.
TESTING SLIP RING

Measure Between Terminals No. Continuity
2 (1) & 6 (2) Yes
3 (1) & 4 (2) Yes
4 (1) & 5 (2) Yes
(1) Five-pin slip ring connector.
(2) Six-pin slip ring connector.

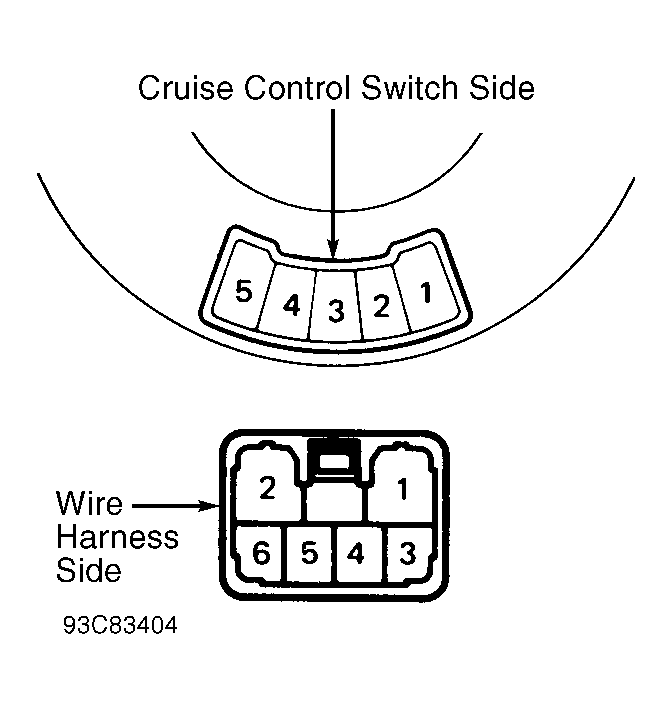

Fig 1: Identifying Slip Ring Connector Terminals
G93C83404Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
