Power Window Master Switch Circuit Test: Tacoma

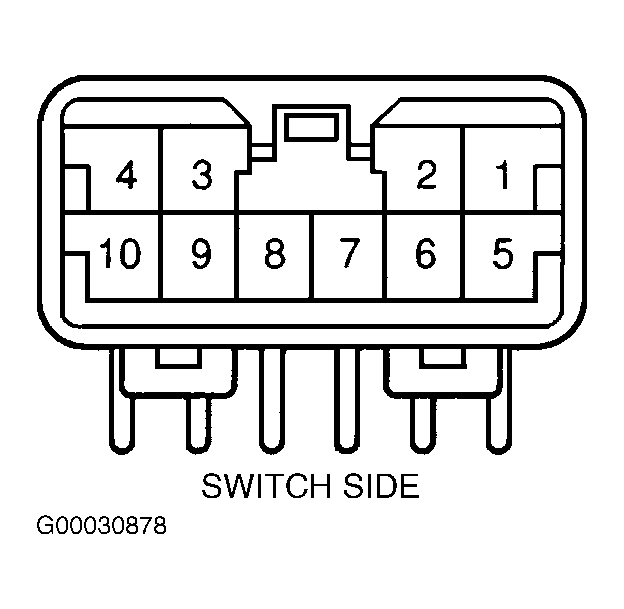

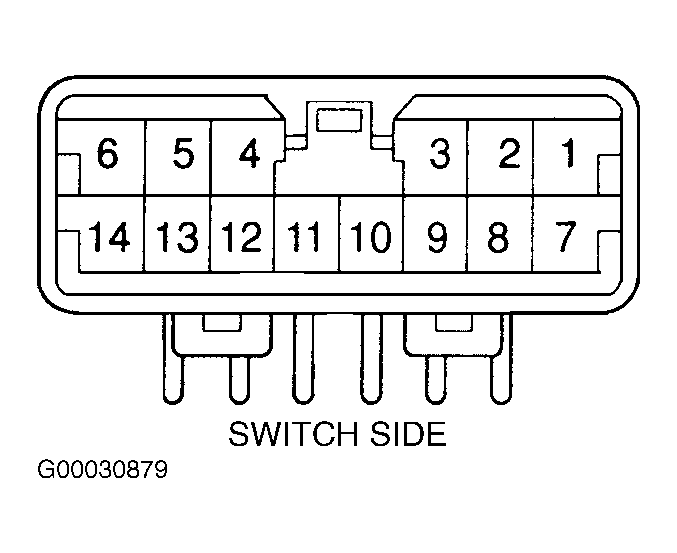

Disconnect 10-pin or 14-pin power window master switch connector. See Fig 1 and Fig 2 . Continuity should exist between all terminals listed in table. See POWER WINDOW MASTER SWITCH CIRCUIT TEST (TACOMA) table. If continuity is not as specified, replace power window master switch. See POWER WINDOW SWITCH under REMOVAL & INSTALLATION.
POWER WINDOW MASTER SWITCH CIRCUIT TEST (TACOMA)
| Application & Switch Position | Terminals No. | |||
|---|---|---|---|---|
| 2-Door Models | ||||
| Driver's Switch | ||||
| Locked & Unlocked | ||||
| UP | 1 & 4; 3 & 9 | |||
| OFF | 1, 3 & 4 | |||
| DOWN | 1 & 3; 4 & 9 | |||
| DOWN AUTO | 1 & 3; 4 & 9 | |||
| Passenger's Switch | ||||
| Locked | ||||
| UP | 8 & 9 | |||
| OFF | 8 & 10 | |||
| DOWN | 9 & 10 | |||
| Unlocked | ||||
| UP | 1 & 10; 8 & 9 | |||
| OFF | 1, 8 & 10 | |||
| DOWN | 1 & 8; 9 & 10 | |||
| 4-Door Models | ||||
| Driver's Switch | ||||
| Locked & Unlocked | ||||
| UP | 1 & 10; 3 & 5 | |||
| OFF | 1, 3 & 5 | |||
| DOWN | 1 & 3; 5 & 10 | |||
| DOWN AUTO | 1 & 3; 5 & 10 | |||
| Front Passenger's Switch | ||||
| Locked | ||||
| UP | 10 & 14 | |||
| OFF | 6 & 14 | |||
| DOWN | 6 & 10 | |||
| Unlocked | ||||
| UP | 3 & 6; 10 & 14 | |||
| OFF | 3, 6 & 14 | |||
| DOWN | 3 & 14; 6 & 10 | |||
| Left Rear Switch | ||||
| Locked | ||||
| UP | 9 & 10 | |||
| OFF | 9 & 12 | |||
| DOWN | 10 & 12 | |||
| Unlocked | ||||
| UP | 3 & 12; 9 & 10 | |||
| OFF | 3, 9 & 12 | |||
| DOWN | 3 & 9; 10 & 12 | |||
| Right Rear Switch | ||||
| Locked | ||||
| UP | 8 &10 | |||
| OFF | 8 & 13 | |||
| DOWN | 10 & 13 | |||
| Unlocked | ||||
| UP | 3 & 13; 8 & 10 | |||
| OFF | 3, 8 & 13 | |||
| DOWN | 3 & 8; 10 & 13 | |||
