Park/Neutral Position Switch Circuit
For Park/Neutral Position Switch Circuit testing procedure, see
Fig 1
-
Fig 3
.

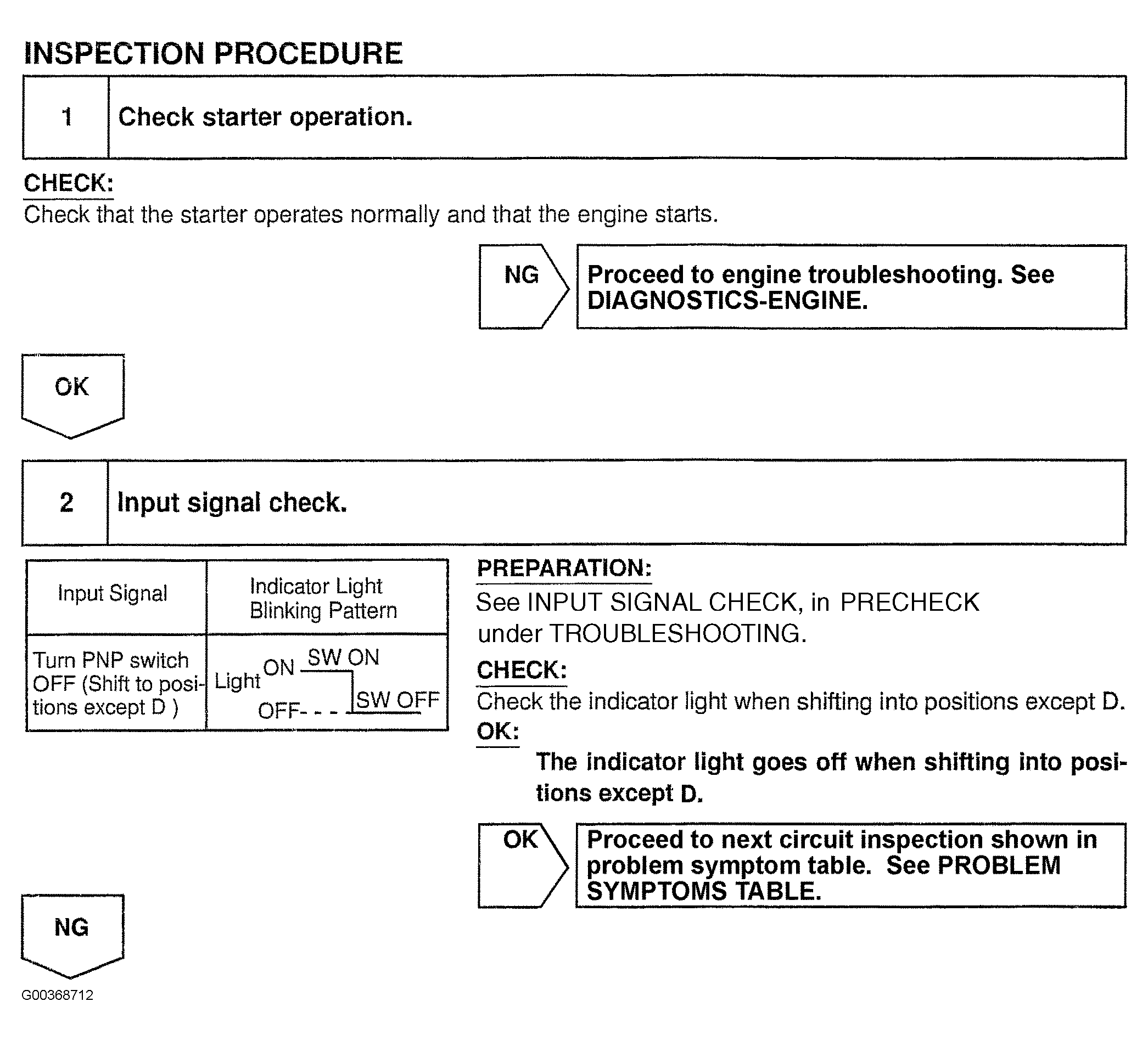

Fig 1: Testing Park/Neutral Position Switch Circuit (1 Of 3)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

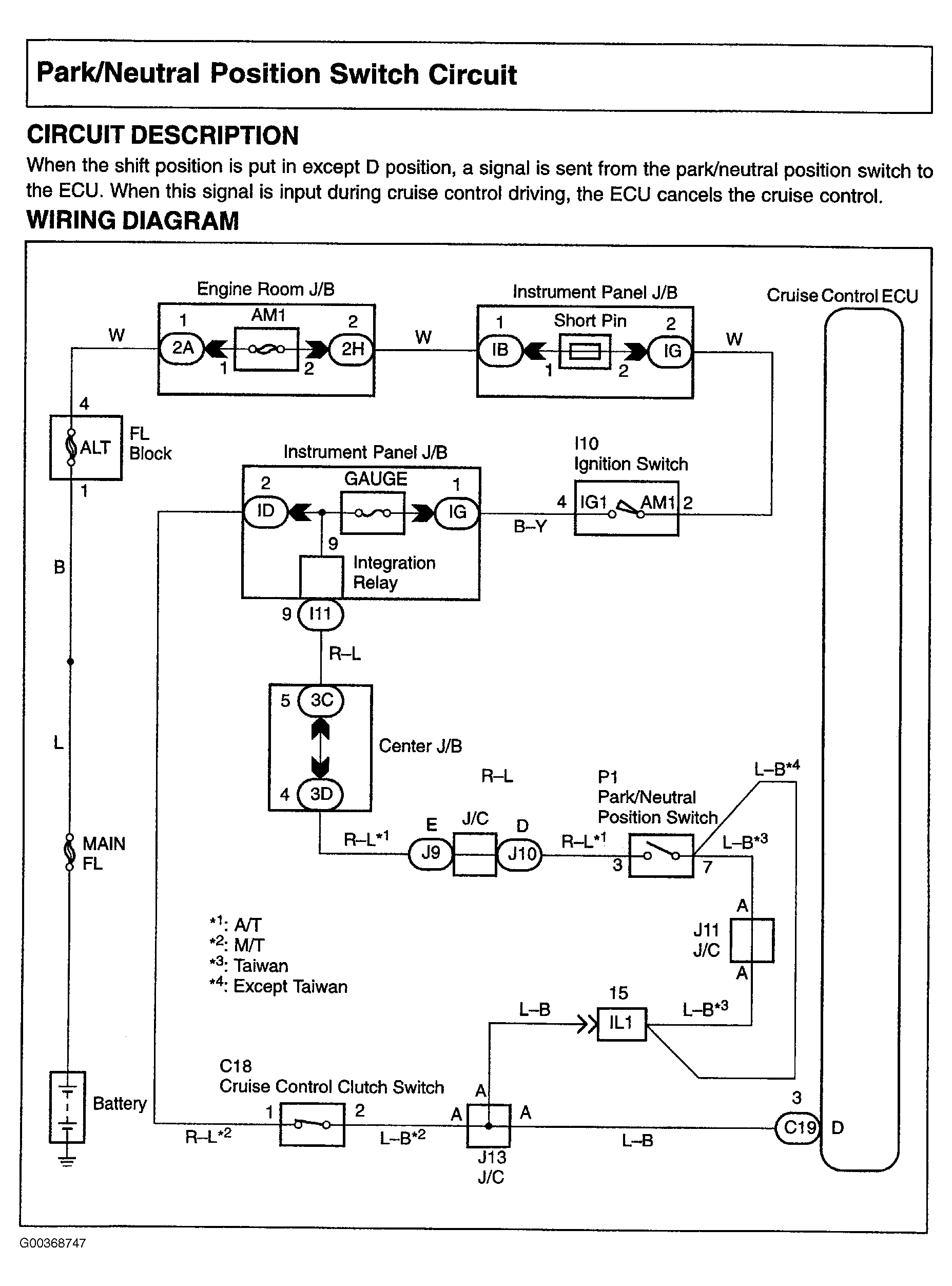

Fig 2: Testing Park/Neutral Position Switch Circuit (2 Of 3)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

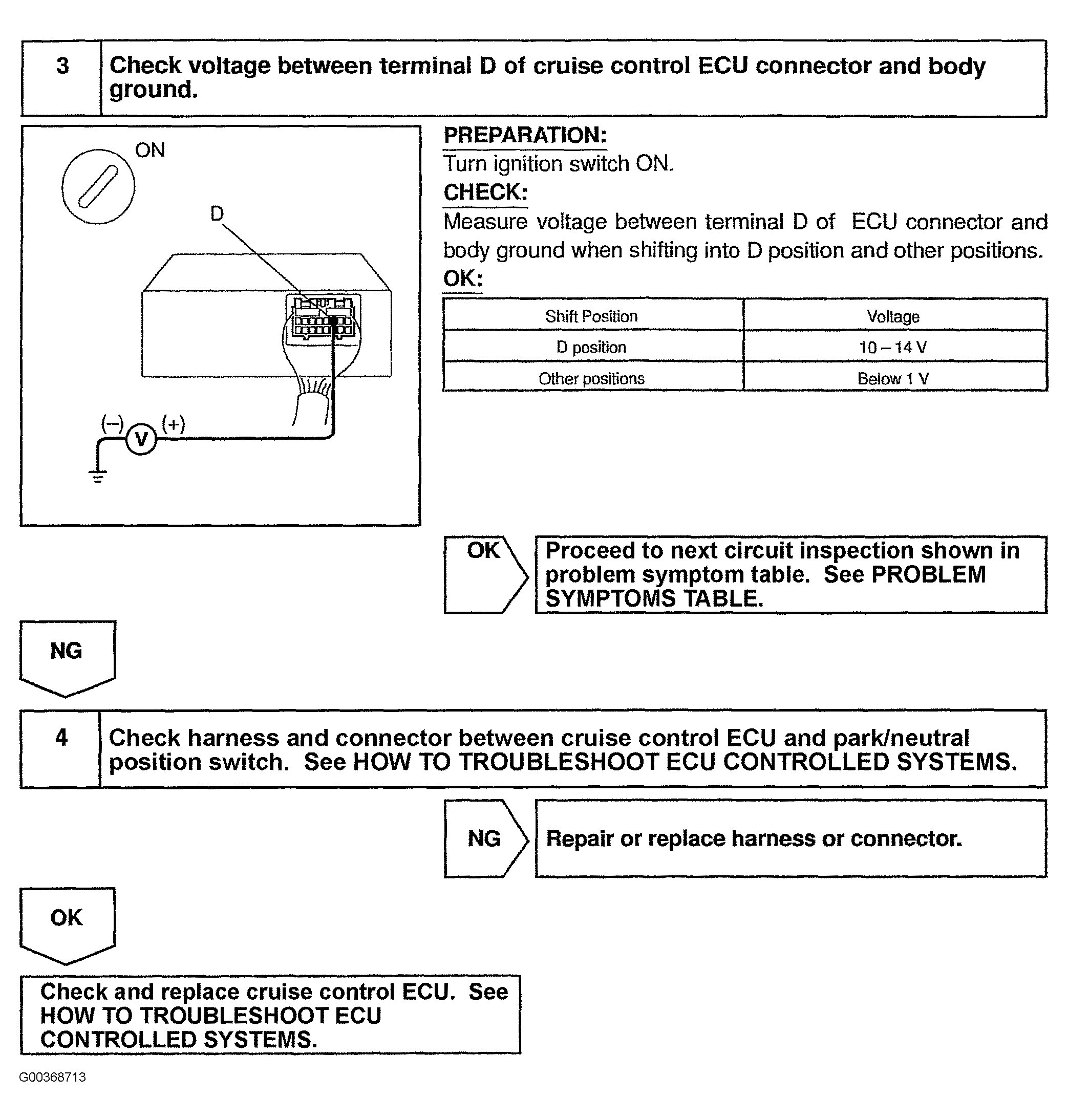

Fig 3: Testing Park/Neutral Position Switch Circuit (3 Of 3)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
