Inspection Procedure
- CHECK OPERATION (STOP LAMP SWITCH ASSY)
- Check that the stop light comes on when the brake pedal is depressed, and turns off when the brake pedal is released.
- NO: INSPECT STOP LAMP CIRCUIT
- YES: GO TO NEXT STEP.
- INPUT SIGNAL CHECK
- See input signal check in PRE-CHECK .

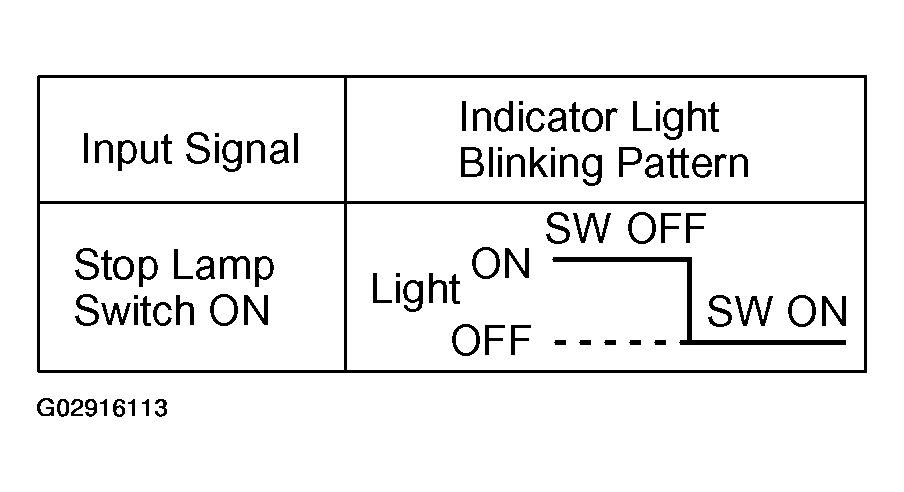

- Check the indicator light when the brake pedal is depressed.
OK:
The indicator light goes off when the brake pedal is depressed.
- OK: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN ON PROBLEM SYMPTOMS TABLE (See PROBLEM SYMPTOMS TABLE )
- NG: GO TO NEXT STEP.
- INSPECT TERMINAL VOLTAGE (STP-)
- Remove the cruise control ECU assy with connectors still connected.
- Turn the ignition switch to ON.

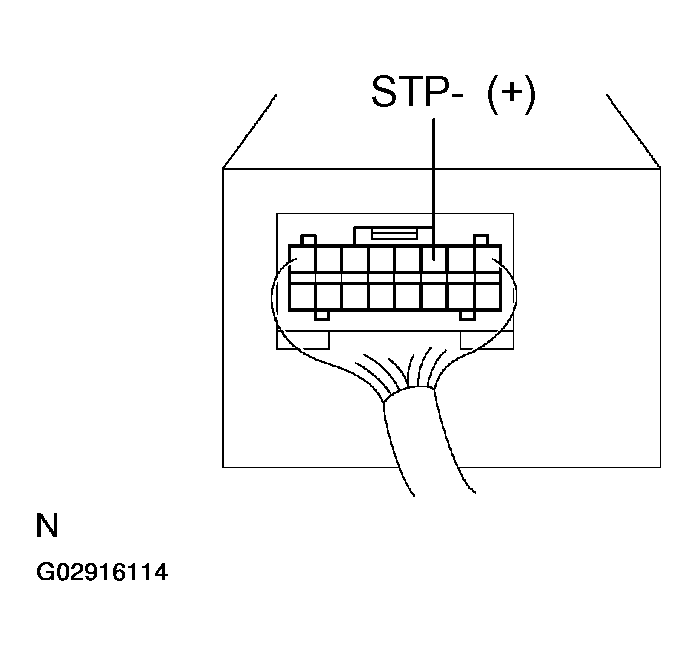

- Measure voltage between terminal 3 (STP-) of cruise control ECU assy connector and body ground, when the brake pedal is depressed and released.
OK:
BRAKE PEDAL VOLTAGEBrake Pedal Voltage Depressed 10 - 16 V Released Below 1 V
- NG: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN ON PROBLEM SYMPTOMS TABLE (See PROBLEM SYMPTOMS TABLE )
- OK: GO TO NEXT STEP.
- CHECK HARNESS AND CONNECTOR (BETWEEN CRUISE CONTROL ECU ASSY AND STOP LAMP SWITCH ASSY)
- Check for open and short circuit in harness and connector between cruise control ECU assy and stop lamp switch assy (See ELECTRONIC CIRCUIT INSPECTION PROCEDURE ).
- NG: REPAIR OR REPLACE HARNESS OR CONNECTOR
- OK: CHECK AND REPLACE CRUISE CONTROL ECU ASSY (See ELECTRONIC CIRCUIT INSPECTION PROCEDURE ) .
