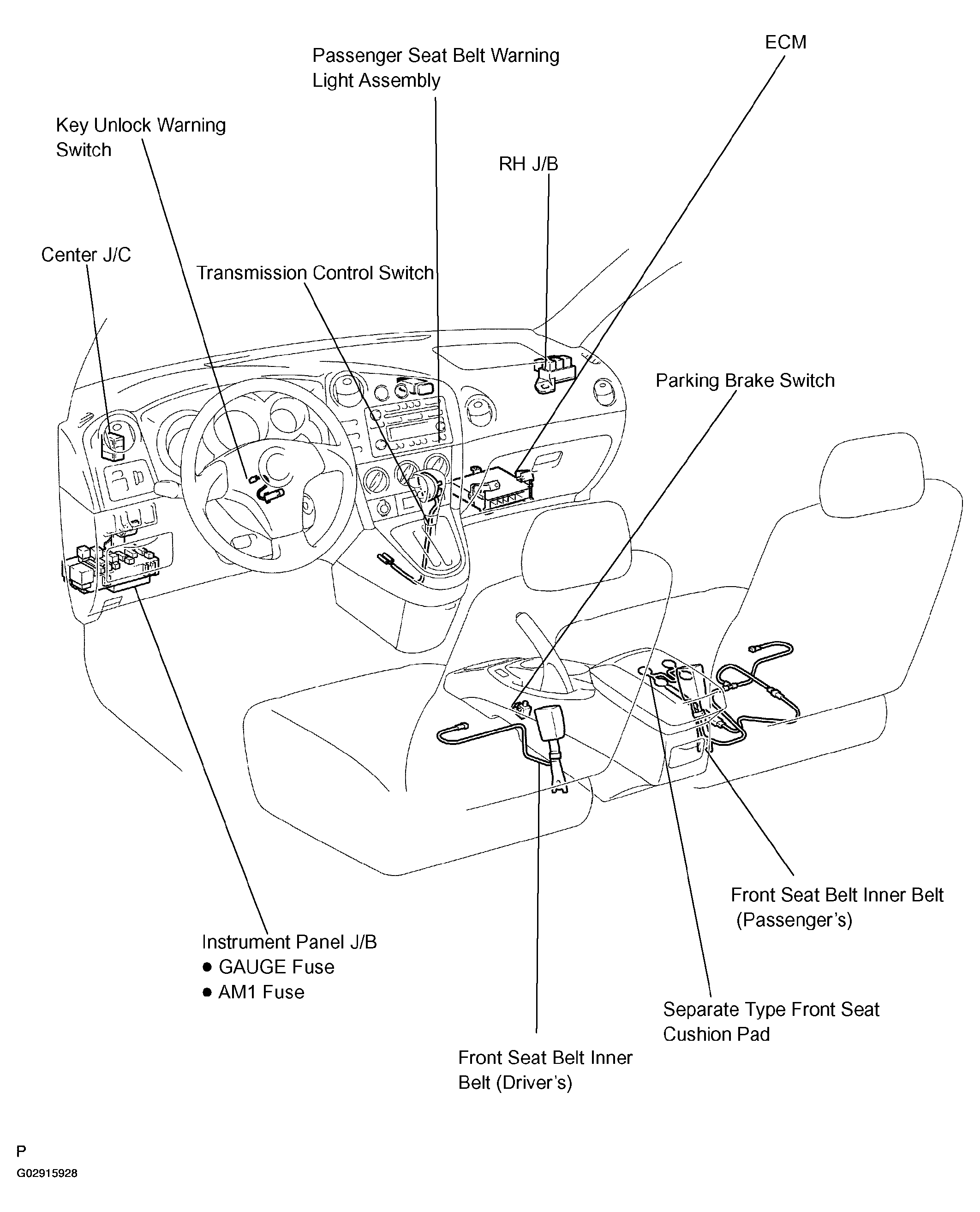

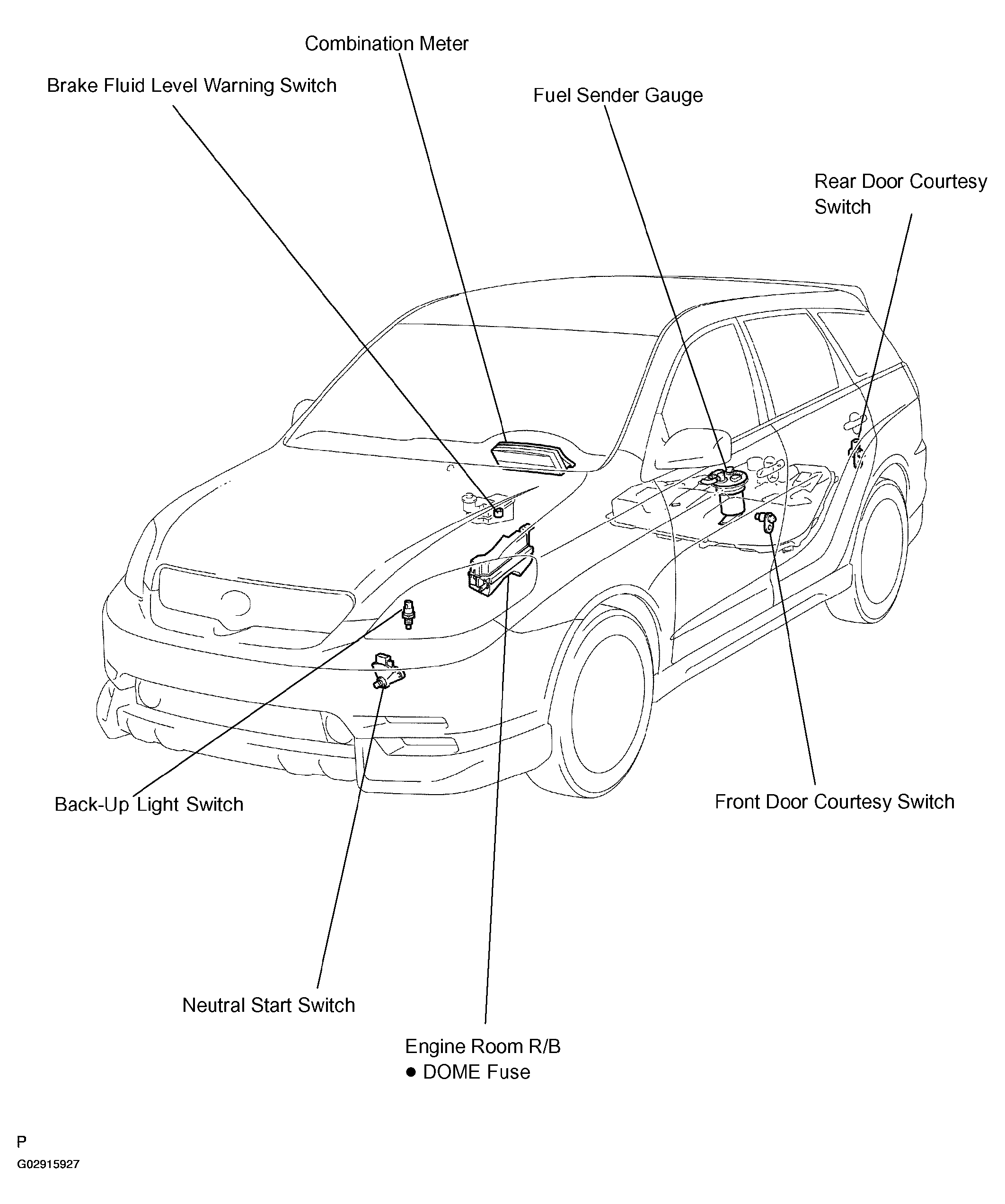

Combination Meter - Diagnostics: Location

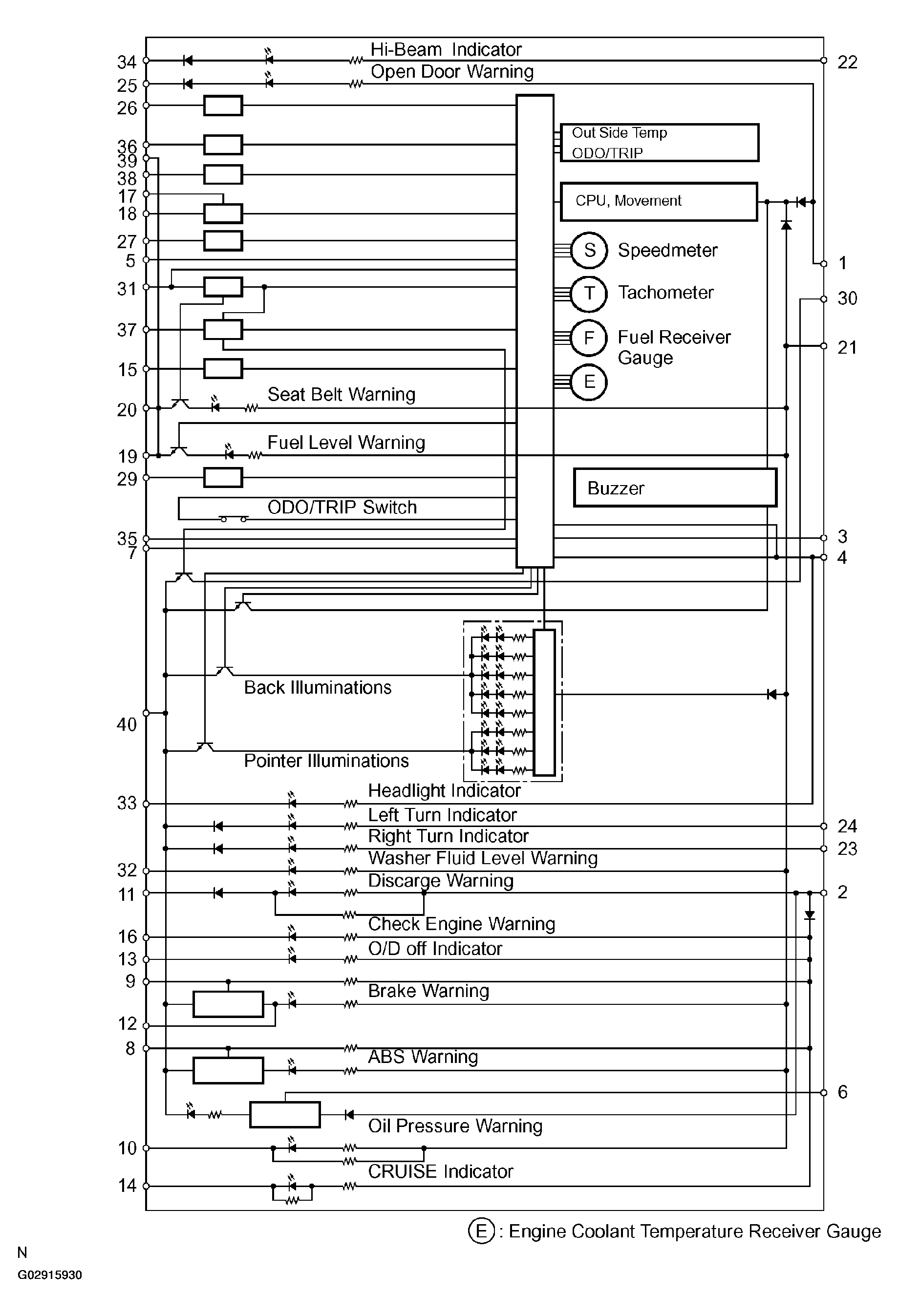

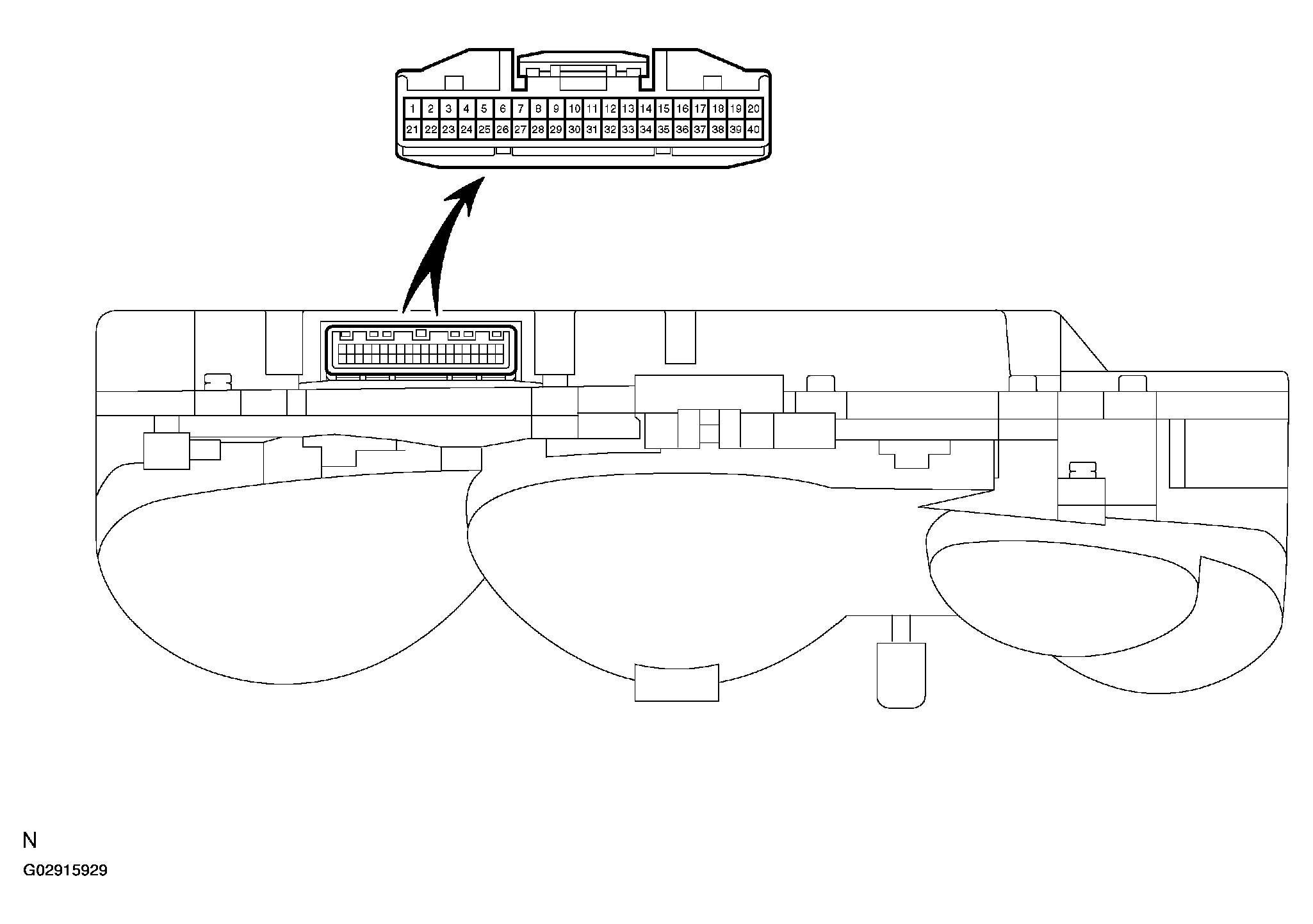

COMBINATION METER TERMINAL LEGEND
| Terminal No. | Wire harness side | |
|---|---|---|
| C11 | 1 | DOME Fuse |
| C11 | 2 | AM2 Fuse |
| C11 | 3 | Clutch Start Switch (M/T), Park/Neutral Position Switch (A/T) |
| C11 | 4 | Light Control Switch |
| C11 | 5 | Back-up Light Switch (M/T), Park/Neutral Position Switch (A/T) |
| C11 | 6 | Airbag Sensor Assembly |
| C11 | 7 | Rheostat |
| C11 | 8 | Skid Control ECU with Actuator |
| C11 | 9 | Skid Control ECU with Actuator |
| C11 | 10 | Engine Oil Pressure Switch |
| C11 | 11 | Alternator |
| C11 | 12 | Brake Fluid Level Warning Switch |
| C11 | 13 | ECM |
| C11 | 14 | Cruise Control ECU |
| C11 | 15 | Unlock Warning Switch |
| C11 | 16 | ECM |
| C11 | 17 | Radio and Player (w/ Navi), Cruise Control ECU, ECM, Integration Relay |
| C11 | 18 | Skid Control ECU (w/ ABS), Vehicle Speed Sensor (w/o ABS) |
| C11 | 19 | Fuel sender gauge |
| C11 | 20 | Ground (Signal Ground) |
| C11 | 21 | GAUGE Fuse |
| C11 | 22 | Dimmer Relay |
| C11 | 23 | Turn Signal Flasher |
| C11 | 24 | Turn Signal Flasher |
| C11 | 25 | Integration Relay |
| C11 | 26 | Driver Side Courtesy Switch |
| C11 | 27 | ECM |
| C11 | 28 | - |
| C11 | 29 | Fuel sender gauge |
| C11 | 30 | Front Passenger Seat Belt Warning Light |
| C11 | 31 | Driver Buckle Switch, Seat Position Sensor |
| C11 | 32 | Washer Level Sensor |
| C11 | 33 | DRL Relay |
| C11 | 34 | DRL Relay |
| C11 | 35 | Rheostat |
| C11 | 36 | Engine ECU |
| C11 | 37 | Occupant Detection Sensor |
| C11 | 38 | Ambient Temperature Sensor |
| C11 | 39 | Ambient Temperature Sensor |
| C11 | 40 | Ground (Power Ground) |
