Inspection Procedure
WARNING: This page is about a different car, the 2004 Toyota Camry Solara. However, it is still accessible from the selected car via links, so may be relevant.
- CHECK INSTRUMENT PANEL JUNCTION BLOCK ASSY
- Measure the voltage according to the value(s) in SPECIFIED CONDITION
.
Standard:

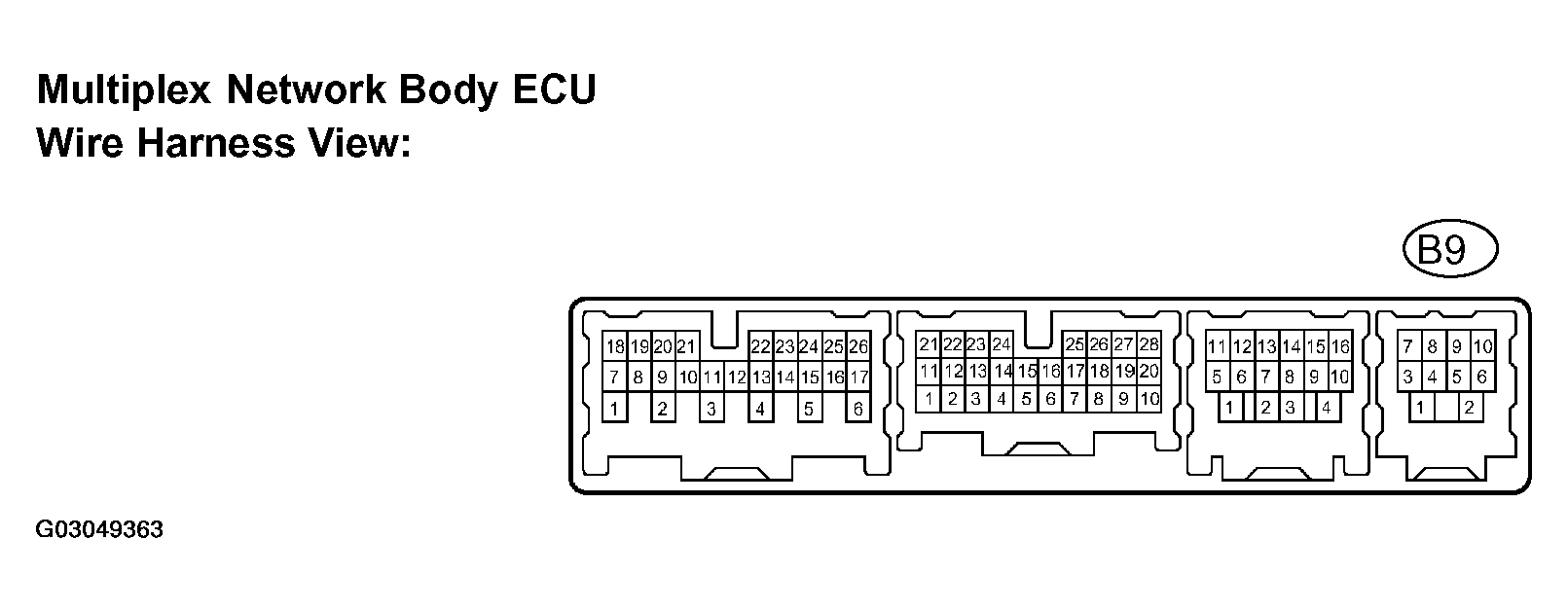

SPECIFIED CONDITIONTester connection Condition Specified condition B9-5 - Body ground Engine running 10 to 14 V
- NG: Go to step 2
- OK: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS TABLE (SEE PROBLEM SYMPTOMS TABLE )
- Measure the voltage according to the value(s) in SPECIFIED CONDITION
.
- INSPECT GENERATOR ASSY
- Inspect generator assy GENERATOR .
- NG: CHECK AND REPLACE GENERATOR ASSY
- OK: REPAIR OR REPLACE HARNESS OR CONNECTOR (GENERATOR ASSY - MULTIPLEX NETWORK BODY ECU)
